원래 장소:
중국
브랜드 이름:
HD M&E
인증:
ISO certification
모델 번호:
XK6042

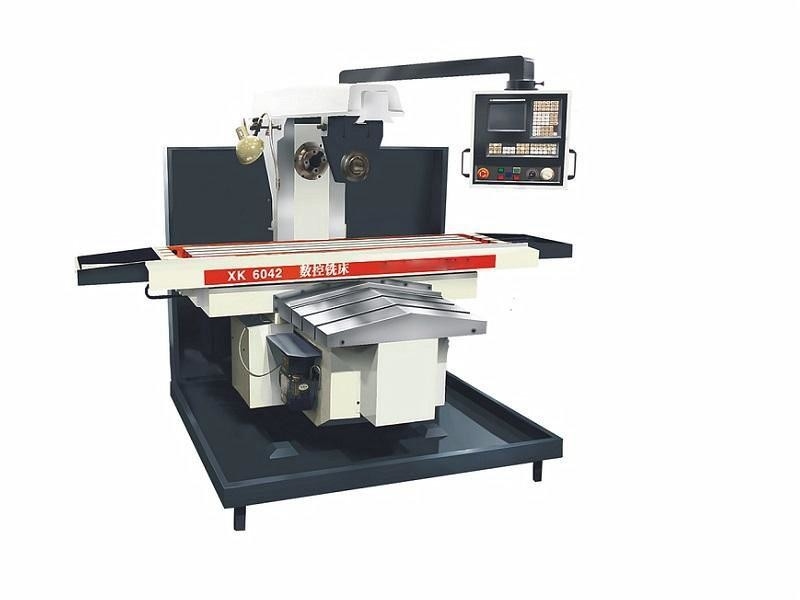

고정밀 니 타입 밀링 머신 XK6042 CNC 밀링 머신
제품 프레젠테이션
이 기계는 CNC 수평 무릎형높은 구조적 강성과 정밀한 안정성을 갖춘 밀링 머신.고성능 CNC 시스템을 장착하여 X, Y 및 Z 좌표의 좌표 이송을 실현할 수 있습니다.공작 기계는 완전한 기능, 높은 수준의 자동화, 간단한 조작 및 안정적인 성능을 갖추고 있습니다.
이 공작 기계는 캠, 프로토 타입, 프로파일 링, 호 모양의 홈 등과 같은 복잡한 모양과 고정밀 요구 사항을 가진 다양한 부품의 단일 부품 및 대량 생산에 적합합니다. 다양한 기계 산업에서 널리 사용됩니다.
제품 구성
| 안건 | 단위 | XK6045 | XK6042 |
| 작업대 크기 | mm | 450×1800 | 420×1800 |
| T 슬롯(N×W×D) | mm | 5×18×80 | 3×18×100 |
| 최대작업대의 부하 베어링 | 킬로그램 | 750 | 750 |
| 작업대 세로 이동(X축) | mm | 1100 | 1100 |
| 작업대의 교차 이동 (Y축) |
mm | 350 | 400 |
| 작업대의 수직 이동 (Z축) |
mm | 375 | 375 |
| 스핀들 홀 테이퍼 | 7:24 50번 | 7:24 50번 | |
| 아버 직경 | mm | Φ50 | Φ50 |
| 최대스핀들 퀼 여행 | mm | / | / |
| 스핀들 끝에서 작업대 표면까지의 거리 | mm | 95 ~ 465 | 125 ~ 500 |
| (스핀들 센터) | (스핀들 센터) | ||
| 수직 가이드웨이에서 스핀들 중심까지의 거리 | mm | / | / |
| 수직 가이드웨이에서 작업대 중심까지의 거리 | mm | 304 ~ 654 | 350 ~ 750 |
| 스핀들과의 거리 팔을 중심으로 |
mm | 182 | 200 |
| 스핀들 속도 단계 | 스트렙스 | 20 | 18 |
| 스핀들 속도 범위 | r/min | 18 ~ 1400 | 30 ~ 1500 |
| 주 모터 동력 | 크 | 11 | 11 |
| 메인 모터 회전 속도 | r/min | 1460 | 960 |
| 이송 속도 범위: 세로 X/Y/Z |
mm/분 | 5 ~ 2000 | 5 ~ 2000 |
| mm/분 | 5 ~ 2000 | 5 ~ 2000 | |
| mm/분 | 5 ~ 1000 | 5 ~ 1000 | |
| 급속 이송 속도 범위: 세로 X | mm/분 | 4000 | 4000 |
| 크로스 Y | mm/분 | 3000 | 3000 |
| 수직 Z | mm/분 | 2000년 | 2000년 |
| 위치 정확도 | mm | 0.025/300 | 0.025/300 |
| 재배치 정확도 | mm | 0.015 | 0.015 |
| 기계 치수 | mm | 2250×2260×2047 | 2500×2600×2047 |
| 기계 무게 | 킬로그램 | 5500 | 5100 |
