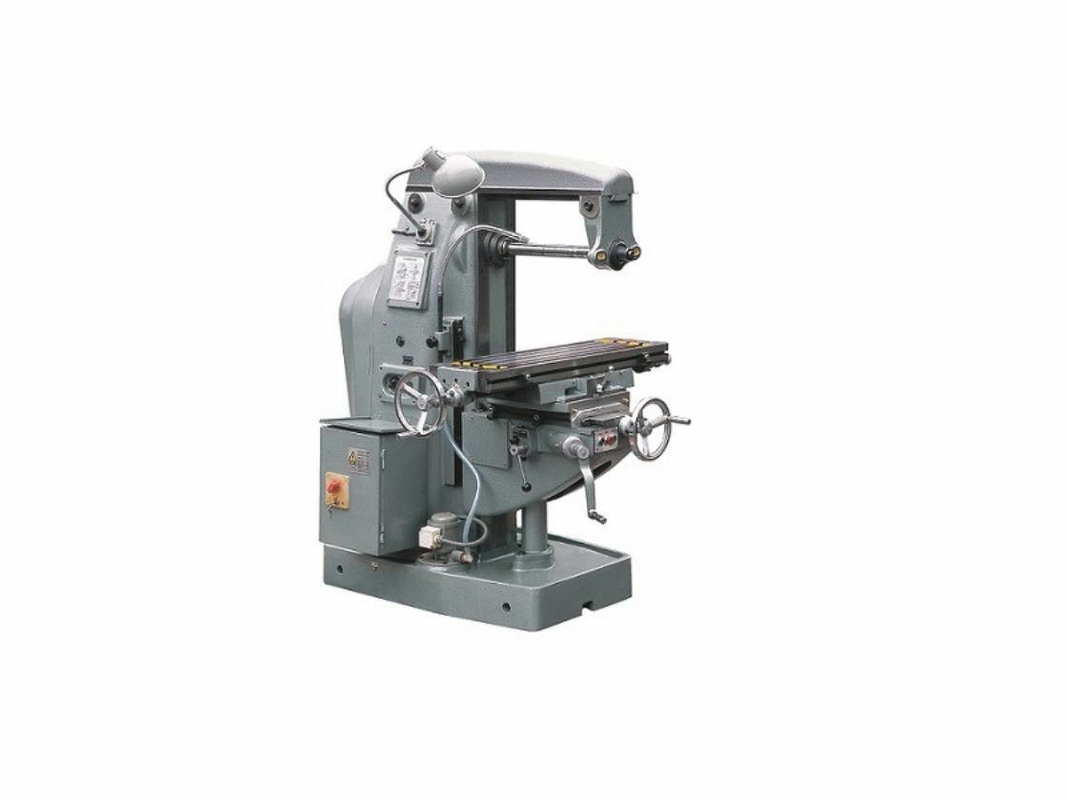

보편적인 도구 프레싱 기계 2.4Kw 무릎 타입 금속 절단 기계
제품 세부 정보
| 제품 이름: | 57-3D 범용 무릎 형 밀링 머신 | 작업대 사이즈: | 250x900 mm |
|---|---|---|---|
| T 슬롯 최고 (N × W × D): | 3 × 14 × 54 mm | 작업 테이블의 최대 부하: | 200 KG |
| 종 방향 여행 (수동/파워) x: | 480 밀리미터 | 크로스 여행 (수동/파워) y: | 165 밀리미터 |
| 수직 이동 (수동/파워) z: | 300 밀리미터 | 주 엔진 전력: | 2/2.4kW |
| 기계 차원: | 1400 × 1330 × 1478mm | 기계 무게: | 1100kg |
| 강조하다 |
범용 공구 밀링 머신,무릎 타입 보편 도구 프레싱 머신,2.4Kw 금속 절단 기계 |
||
제품 설명
일반 금속 절단 기계
제품 소개
57-3D 보편적 무릎형 프레싱 머신 은 광범위한 범위에서 사용할 수 있는 일반용 기계입니다. 얼굴, 실린더, 측면, 굽이 및 형성 프레싱 커터와 장착,기계는 평면으로 처리하기에 적합합니다., 각종 작업 조각의 표면, 슬롯 및 기어 등이 포함됩니다. 수직 프레싱 헤드 및 분할 헤드와 같은 선택용 액세서리로 장착된 기계는 다재다능한 가공에 적용 될 수 있습니다..고직성, 정확성 및 효율성. 그것은 가공 과정, 유지 보수, 도구, 다이 및 곰팡이를위한 이상적인 기계 도구입니다.
작업 테이블은 ±45° 회전할 수 있으며 자동 및 급식 공급에 적용됩니다.
단단하고 흙 슬라이드 방식은 높은 정확성을 보장합니다.
높은 모터 파워와 넓은 범위의 속도로 기계는 단단한 합금 절단기를 사용할 때 고속 절단에 적응합니다.
전체 냉각액과 윤활 시스템
DRO 장비는 선택적입니다.
제품 구성
| 항목 | 단위 | 57-3D | X6130C | X6132B |
| 작업 테이블 크기 | mm | 250x900 | 300x1250 | 320x1320 |
| T 슬롯 (N×W×D) | mm | 3x14x54 | 3x14x63 | 3×18×80 |
| 작업 테이블의 최대 부하 | 1kg | 200 | 250 | 500 |
| 길쭉한 이동 (수동/전력) X | mm | 480 | 800 | 800/780 |
| 가로 이동 (수동/전력) Y | mm | 165 | 235 | 300/280 |
| 수직 이동 (수동/전력) Z | mm | 300 | 440 | 410/400 |
| 작업 테이블의 회전 각도 | ±45° | ±45° | ±45° | |
| 선반 지름 | mm | Φ22 Ø27 | Φ22 Ø27 | Φ22 Φ27 Φ32 |
| 스핀들 중심에서 팔까지의 거리는 | mm | 160 | 162 | 155 |
| 테이블 중앙에서 수직 안내로까지의 거리 | mm | 205-370 | 190-420 | 235-535 |
| 스핀들 중심에서 작업 테이블 표면까지의 거리는 | mm | 60-360 | 30~470 | 40-440 |
| 스핀드 홀 코너 | 3 /7:24 30# | 7- 아니40 | 7- 아니50 | |
| 스핀드 속도 단계 | 단계 | 12 | 12 | 18 |
| 스핀드 속도 범위 | r/min | 32-1250 | 35~1600 | 30~1500 |
| 공급 속도 단계 | 단계 | 12 | 12 | 18 |
| 피드 속도 범위 (X/Y/Z) | mm/min | 5.6 181 11.3 366 4.5 146.2 |
15 800 15 800 6 ₹ 270 |
15 750 15 750 5.7 280 |
| 급식 속도 범위 (X/Y/Z) | mm/min | / | 2100/2100/880 | 2250/2250/844 |
| 주전자 전력 | kW | 2/2.4 | 4 | 7.5 |
| 피드 모터 전력 | kW | / | 0.75 | 1.5 |
| 기계 차원 | mm | 1400/1330/1478 | 1650/1540/1720 | 2327/1792/1720 |
| 패키지 크기 | mm | 1330/1430/1930 | 1650/1570/2160 | 2200/1780/2120 |
| 기계 무게 | 1kg | 1100 | 1750 | 2850 |
| 전압/주파수 | V/Hz | 380/50 | 380/50 | 380/50 |
제품 하이라이트
일반 금속 절단 기계 제품 소개 57-3D 보편적 무릎형 프레싱 머신 은 광범위한 범위에서 사용할 수 있는 일반용 기계입니다. 얼굴, 실린더, 측면, 굽이 및 형성 프레싱 커터와 장착,기계는 평면으로 처리하기에 적합합니다., 각종 작업 조각의 표면, 슬롯 및 기어 등이 포함됩니다. 수직 프레싱 헤드 및 분할 헤드와 같은 선택용 액세서리로 장착된 기계는 다재다능한 가공에 적용 될 수 있습니다..고직성, 정확성 및 효율성. 그것은 가공 과정, 유지 보수, 도구, 다이 및 곰팡이를위한 이상적인 기계 도구입니다. 작업 테이블은 ±45° 회...
