X5032B 수직 7.5Kw 무릎 유형 축융기 보편적인 금속 축융기
제품 세부 정보
| 상품명: | X5032B 수직 니 타입 밀링 머신 | 작업대 크기: | 320x1320mm |
|---|---|---|---|
| T 슬롯(N×W×D): | 3×18×80mm | <i>Max.</i> <b>최대</b> <i>load bearing of worktable</i> <b>작업대의 부하 베어링</b>: | 500kg |
| 세로 이동(수동/동력) X: | 800/780mm | 크로스 트래블(수동/동력) Y: | 300/280mm |
| 수직 이동(수동/동력) Z: | 410/400mm | 주 모터 동력: | 7.5Kw |
| 기계 치수: | 2307×1707×2096mm | 기계 무게: | 3200kg |
| 강조하다 |
X5032B 니 타입 밀링 머신,7.5Kw 니 타입 밀링 머신,범용 금속 밀링 머신 |
||
제품 설명

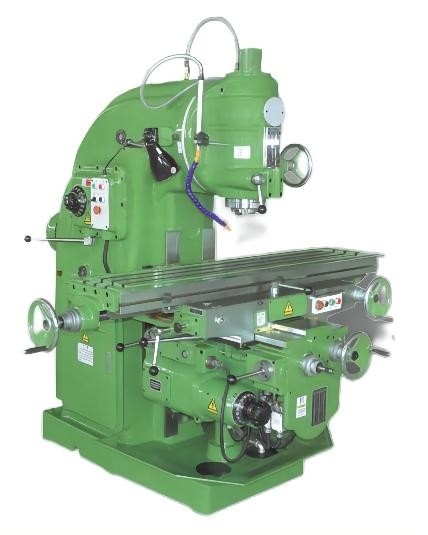

X5032B 수직 니 형 밀링 머신 범용 금속 밀링 머신
제품 프레젠테이션
X5032B 수직 니 타입 밀링 머신은 광범위하게 사용할 수 있는 범용 머신입니다.면, 원통형, 측면, 베벨 및 성형 밀링 커터로 장착되는 이 기계는 다양한 공작물을 처리하는 데 적합합니다.로터리 테이블 및 분할 헤드와 같은 옵션 액세서리가 장착되어 다양한 가공에 적용할 수 있습니다.가공 공정, 유지 보수 및 도구 제작에 이상적인 공작 기계입니다.
주요 특징:
1. 작업대는 ±45° 회전할 수 있으며 3방향으로 자동 공급 및 급속 공급도 가능합니다.
2. 수직 밀링 헤드는 스핀들 슬리브가 오른쪽에 있는 핸들 휠에 의해 수직으로 움직일 수 있는 개별 부품입니다.
3. 스핀들 속도는 20단계의 단일 핸들로 제어됩니다.
4. 급지 기어 박스는 작업대 받침대의 왼쪽에 설치되고 뒤쪽에 급지 모터가있어 15 단계 속도를 얻습니다.
5. 이송 속도 조작 상자는 작업대의 오른쪽에 매달려 있으며 이는 기어 박스와 대칭이며 작업대의 다른 움직임을 만듭니다.
6. 기계의 주요 가이드 웨이는 높은 정확도를 유지하기 위해 내마모성 조치가있는 직사각형 유형입니다.
7. 높은 스핀들 출력 및 넓은 속도 범위로 기계는 경질 합금 공구로 고속 밀링을 수행할 수 있습니다.
8. 기계는 좋은 강성을 가진 기계로 가공을 할 수 있습니다.
9. 완전한 냉각 및 윤활 시스템으로 설치됩니다.
제품 구성
| 주요 사양 | 단위 | X5025B | X5032B |
| 작업대 크기 | mm | 250×1100 | 320×1320 |
| T 슬롯(N×W×D) | mm | 3×14×63 | 3×18×80 |
| 최대작업대의 부하 베어링 | 킬로그램 | 250 | 500 |
| 세로 이동(수동/동력) X | mm | 720 | 800/780 |
| 크로스 트래블(수동/동력) Y | mm | 270 | 300/280 |
| 수직 이동(수동/동력) Z | mm | 410 | 410/400 |
| 수직 밀링 헤드의 최대 회전 각도 | ±45° | ±45° | |
| 아버 직경 | mm | Ф22,Ф27 | Ф32 Ф40 |
| 스핀들 중심에서 수직 가이드 웨이까지의 거리 | mm | 290 | 380 |
| 작업대 중심에서 수직 가이드 웨이까지의 거리 | mm | 160-430 | 235 ~ 535 |
| 스핀들 노즈에서 작업대 표면까지의 거리 | mm | 60 ~ 470 | 60 ~ 460 |
| 스핀들 홀 테이퍼 | 7:24 NO:40 | 7:24 50번 | |
| 스핀들 퀼 여행 | mm | / | 75 |
| 스핀들 속도 단계 | 단계 | 12 | 18 |
| 스핀들 속도 범위 | r/min | 35 ~ 1600 | 30 ~ 1500 |
| 피드 속도 단계 | 단계 | 12 | 18 |
|
이송 속도 범위(X/Y/Z) |
mm/ 분 |
12 ~ 560 12 ~ 560 5 ~ 226 |
15 ~ 750 15 ~ 750 5.7 ~ 280 |
| 급이송 속도 범위(X/Y/Z) |
mm/ 분 |
1780/1780/720 | 2250/2250/844 |
| 주 모터 동력 | 크 | 4 | 7.5 |
| 모터 전원 공급 | 크 | 0.75 | 1.5 |
| 기계 치수 | mm | 1670/1350/1800 | 2307/1707/2096 |
| 패키지 치수 | mm | 1660/1570/2180 | 2200/1770/2270 |
| 기계 무게 | 킬로그램 | 1800년 | 3200 |
| 전압/주파수 | V/Hz | 380/50 | 380/50 |
자주하는 질문
1. 최소 주문 수량 및 보증은 얼마입니까?
A: MOQ는 한 세트이며 보증 기간은 1년입니다.
2. 어떤 CNC 시스템을 사용합니까?
A: FANUC, SIEMENS, MISTSUBISHI, LNC, SYNETC, GSK 등.그것은 당신의 선택에 달려 있습니다.
3. 배달 시간은 언제입니까?
A: 전통적인 기계, 우리는 당신의 예금을 받은 후에 30-45 작업 일 안에 그 때 배달할 것입니다, 몇몇 특별한 기계가 약간 더 길 것인 경우에. 우리는 당신에게 그에 따라 대답을 줄 것입니다.
4. 가장 적합한 기계를 어떻게 선택할 수 있습니까?
A: 가공 수요 또는 기계 크기를 알려주십시오. 최상의 모델을 선택하거나 직접 정확한 모델을 선택할 수 있습니다.당신은 또한 저희에게 제품 그림을 보낼 수 있습니다, 우리는 당신을 위해 가장 적당한 기계를 선택할 것입니다.
5. 당신의 무역 조건은 무엇입니까?
A : FOB, CFR, CIF 또는 기타 조건이 모두 허용됩니다.
6. 지불 조건은 무엇입니까?
A: T/T, 주문 시 30% 초기 지불, 선적 전에 70% 잔액 지불;
보자마자 돌이킬 수 없는 LC.
