수직 무릎 유형 축융기 고강성 X5030C 보편적인
제품 세부 정보
| 상품명: | X5030C 수직 니 타입 밀링 머신 | 작업대 크기: | 300x1250mm |
|---|---|---|---|
| T 슬롯(N×W×D): | 3×14×63mm | <i>Max.</i> <b>최대</b> <i>load bearing of worktable</i> <b>작업대의 부하 베어링</b>: | 250kg |
| 세로 이동(수동/동력) X: | 800mm | 크로스 트래블(수동/동력) Y: | 265mm |
| 수직 이동(수동/동력) Z: | 410mm | 주 모터 동력: | 4Kw |
| 기계 치수: | 1750×1500×1800mm | 기계 무게: | 1800kg |
| 강조하다 |
고강성 니 타입 밀링 머신,X5030C 니 타입 밀링 머신,범용 수직 니 밀링 머신 |
||
제품 설명

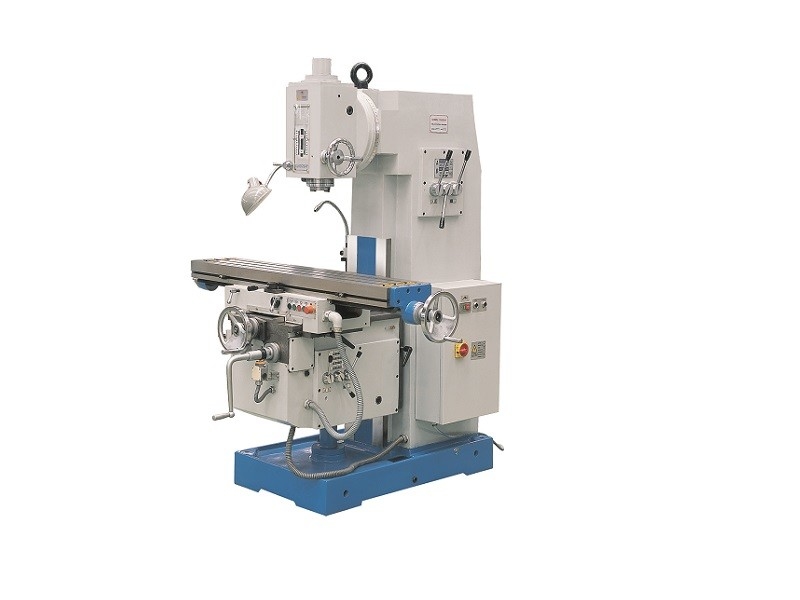

고강성 X5030C 범용 수직 니 타입 밀링 머신
제품 프레젠테이션
X5030C 수직 니 밀링 머신은 다양한 용도로 사용되는 다목적 공작 기계입니다.이 기계에는 평면 밀링 커터, 원통형 밀링 커터, 사이드 밀링 커터, 비스듬한 밀링 커터 및 성형 밀링 커터가 장착되어있어 다양한 공작물을 처리하는 데 적합합니다.옵션 액세서리가 장착되어 다양한 가공에 적용할 수 있습니다.메인 샤프트 기어박스는 사이클로이드 펌프로 윤활되어 기어가 잘 냉각되고 윤활됩니다.모든 피드 레일과 볼 나사 쌍은 수동 오일러에 의해 중앙에서 윤활됩니다.
제품 구성
| 주요 사양 | 단위 | X5030C | X5036 | X5042 |
| 작업대 크기 | mm | 300×1250 | 360×1600 | 420×1800 |
| T 슬롯(N×W×D) | mm | 3×14×63 | 3×18×80 | 3×18×90 |
| 최대작업대의 부하 베어링 | 킬로그램 | 250 | 500 | 800 |
| 세로 이동(수동/동력) X | mm | 800 | 1020/1000 | 1200/1180 |
| 크로스 트래블(수동/동력) Y | mm | 265 | 300/280 | 360/350 |
| 수직 이동(수동/동력) Z | mm | 410 | 410/400 | 470/450 |
| 수직 밀링 헤드의 최대 회전 각도 | ±45° | ±45° | ±45° | |
| 아버 직경 | mm | Ф22,Ф27 | Ф32 Ф40 | Ф32 Ф40 |
| 스핀들 중심에서 수직 가이드 웨이까지의 거리 | mm | 290 | 380 | 450 |
| 작업대 중심에서 수직 가이드 웨이까지의 거리 | mm | 152 ~ 417 | 235 ~ 535 | 275 ~ 655 |
| 스핀들 노즈에서 작업대 표면까지의 거리 | mm | 60 ~ 470 | 60 ~ 460 | 40 ~ 510 |
| 스핀들 홀 테이퍼 | 7:24 40번 | 7:24 50번 | 7:24 50번 | |
| 스핀들 퀼 여행 | mm | 70 | 75 | 85 |
| 스핀들 속도 단계 | 단계 | 12 | 18 | 18 |
| 스핀들 속도 범위 | r/min | 35 ~ 1600 | 30 ~ 1500 | 30 ~ 1500 |
| 피드 속도 단계 | 단계 | 12 | 18 | 18 |
|
이송 속도 범위(X/Y/Z) |
mm/ 분 |
15 ~ 800 15 ~ 800 6 ~ 270 |
15 ~ 750 15 ~ 750 5.7 ~ 280 |
22 ~ 1100 22 ~ 1100 8.3 ~ 410 |
| 급이송 속도 범위(X/Y/Z) |
mm/ 분 |
2100/2100/880 | 2250/2250/844 | 2400/2400/900 |
| 주 모터 동력 | 크 | 4 | 7.5 | 11 |
| 모터 전원 공급 | 크 | 0.75 | 1.5 | 삼 |
| 기계 치수 | mm | 1750/1500/1800 | 2307/2067/2096 | 2522/2265/2432 |
| 패키지 치수 | mm | 1660/1570/2180 | 2200/1770/2270 | 2450/2280/2460 |
| 기계 무게 | 킬로그램 | 1800년 | 3370 | 4450 |
| 전압/주파수 | V/Hz | 380/50 | 380/50 | 380/50 |
포장 및 배송
제품 하이라이트
고강성 X5030C 범용 수직 니 타입 밀링 머신 제품 프레젠테이션 X5030C 수직 니 밀링 머신은 다양한 용도로 사용되는 다목적 공작 기계입니다.이 기계에는 평면 밀링 커터, 원통형 밀링 커터, 사이드 밀링 커터, 비스듬한 밀링 커터 및 성형 밀링 커터가 장착되어있어 다양한 공작물을 처리하는 데 적합합니다.옵션 액세서리가 장착되어 다양한 가공에 적용할 수 있습니다.메인 샤프트 기어박스는 사이클로이드 펌프로 윤활되어 기어가 잘 냉각되고 윤활됩니다.모든 피드 레일과 볼 나사 쌍은 수동 오일러에 의해 중앙에서 윤활됩니다. 제품 구성 ...
