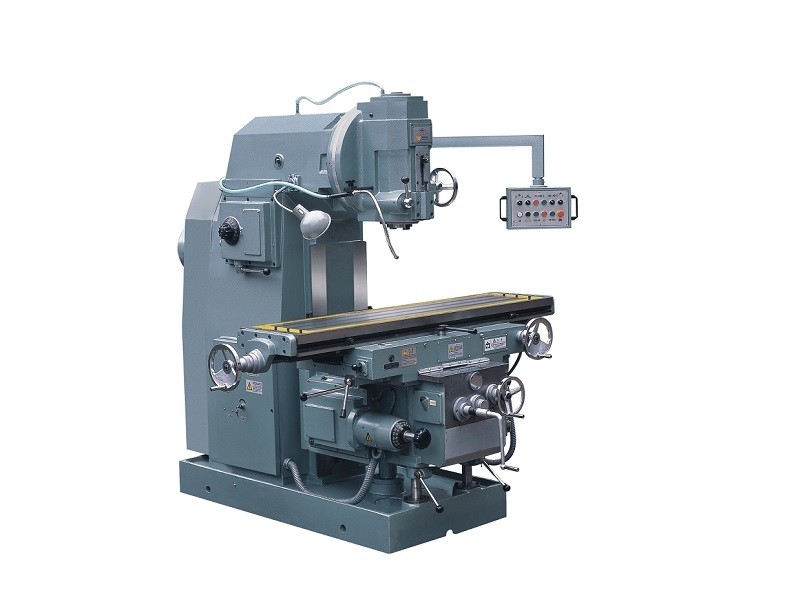

X5042 수직 니 타입 밀링 머신
제품 프레젠테이션
X5042 수직 밀링 머신, 바, 웨이퍼, 앵글, 포밍 및 엔드 밀링 커터, 평면, 슬로프, 앵글, 홈 및 에지 가공에 적합합니다.이 공작 기계에 분할 헤드 액세서리를 설치 한 후 기계 산업에서 널리 사용되는 기어, 리머, 나선형 홈, CAM 및 드럼 휠 등과 같은 공작물을 밀링 할 수도 있습니다.마모가 쉬운 공작 기계 부품에는 공작 기계의 정확도와 작업 안정성을 보장하기 위해 간격 조정 장치가 장착되어 있습니다.기계에는 우수한 안전 장치, 수동 공급 및 모터 공급 연동 메커니즘이 있습니다.각 스트로크에는 작업자와 공작 기계의 안전을 보장하는 제한 장치가 장착되어 있습니다.
주요 특징:
1. 작업대는 ±45° 회전할 수 있으며 3방향으로 자동 공급 및 급속 공급도 가능합니다.
2. 수직 밀링 헤드는 스핀들 슬리브가 오른쪽에 있는 핸들 휠에 의해 수직으로 움직일 수 있는 개별 부품입니다.
3. 스핀들 속도는 20단계의 단일 핸들로 제어됩니다.
4. 급지 기어 박스는 작업대 받침대의 왼쪽에 설치되고 뒤쪽에 급지 모터가있어 15 단계 속도를 얻습니다.
5. 이송 속도 조작 상자는 작업대의 오른쪽에 매달려 있으며 이는 기어 박스와 대칭이며 작업대의 다른 움직임을 만듭니다.
6. 기계의 주요 가이드 웨이는 높은 정확도를 유지하기 위해 내마모성 조치가있는 직사각형 유형입니다.
7. 높은 스핀들 출력 및 넓은 속도 범위로 기계는 경질 합금 공구로 고속 밀링을 수행할 수 있습니다.
8. 기계는 좋은 강성을 가진 기계로 가공을 할 수 있습니다.
9. 완전한 냉각 및 윤활 시스템으로 설치됩니다.
제품 구성
| 주요 사양 | 단위 | X5030C | X5036 | X5042 |
| 작업대 크기 | mm | 300×1250 | 360×1600 | 420×1800 |
| T 슬롯(N×W×D) | mm | 3×14×63 | 3×18×80 | 3×18×90 |
| 최대작업대의 부하 베어링 | 킬로그램 | 250 | 500 | 800 |
| 세로 이동(수동/동력) X | mm | 800 | 1020/1000 | 1200/1180 |
| 크로스 트래블(수동/동력) Y | mm | 265 | 300/280 | 360/350 |
| 수직 이동(수동/동력) Z | mm | 410 | 410/400 | 470/450 |
| 수직 밀링 헤드의 최대 회전 각도 | ±45° | ±45° | ±45° | |
| 아버 직경 | mm | Ф22,Ф27 | Ф32 Ф40 | Ф32 Ф40 |
| 스핀들 중심에서 수직 가이드 웨이까지의 거리 | mm | 290 | 380 | 450 |
| 작업대 중심에서 수직 가이드 웨이까지의 거리 | mm | 152 ~ 417 | 235 ~ 535 | 275 ~ 655 |
| 스핀들 노즈에서 작업대 표면까지의 거리 | mm | 60 ~ 470 | 60 ~ 460 | 40 ~ 510 |
| 스핀들 홀 테이퍼 | 7:24 40번 | 7:24 50번 | 7:24 50번 | |
| 스핀들 퀼 여행 | mm | 70 | 75 | 85 |
| 스핀들 속도 단계 | 단계 | 12 | 18 | 18 |
| 스핀들 속도 범위 | r/min | 35 ~ 1600 | 30 ~ 1500 | 30 ~ 1500 |
| 피드 속도 단계 | 단계 | 12 | 18 | 18 |
|
이송 속도 범위(X/Y/Z) |
mm/ 분 |
15 ~ 800 15 ~ 800 6 ~ 270 |
15 ~ 750 15 ~ 750 5.7 ~ 280 |
22 ~ 1100 22 ~ 1100 8.3 ~ 410 |
| 급이송 속도 범위(X/Y/Z) |
mm/ 분 |
2100/2100/880 | 2250/2250/844 | 2400/2400/900 |
| 주 모터 동력 | 크 | 4 | 7.5 | 11 |
| 모터 전원 공급 | 크 | 0.75 | 1.5 | 삼 |
| 기계 치수 | mm | 1750/1500/1800 | 2307/2067/2096 | 2522/2265/2432 |
| 패키지 치수 | mm | 1660/1570/2180 | 2200/1770/2270 | 2450/2280/2460 |
| 기계 무게 | 킬로그램 | 1800년 | 3370 | 4450 |
| 전압/주파수 | V/Hz | 380/50 | 380/50 | 380/50 |
