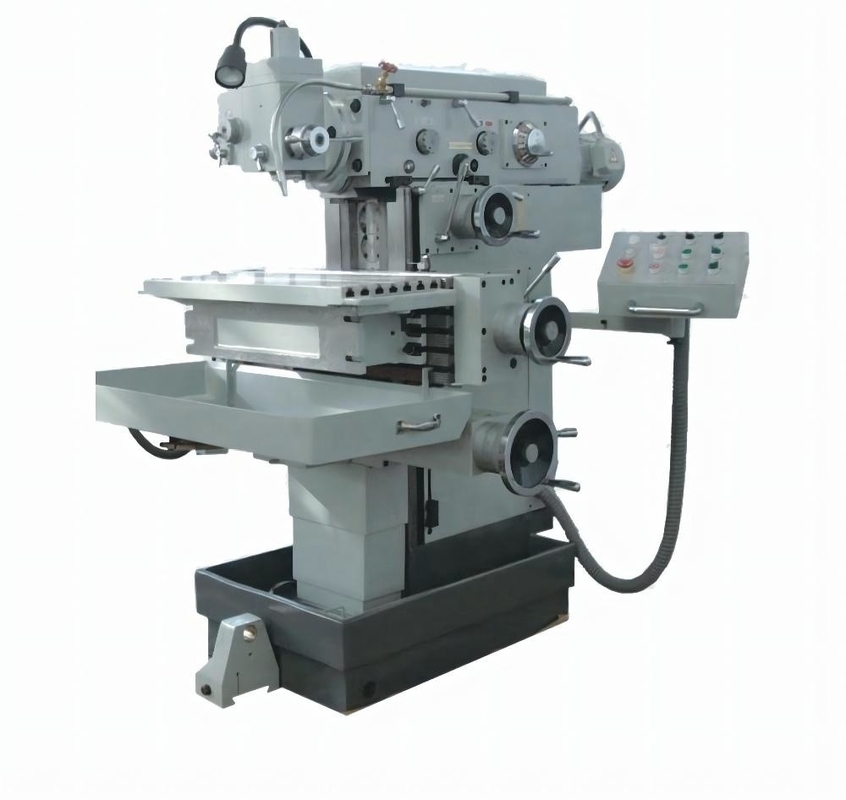

회전하는 맨 위 램 터닝 및 축융기 무릎 유형 보편적인 X6242
제품 세부 정보
| 상품명: | X6242 범용 로터리 헤드 니 타입 밀링 머신 | 작업대 크기: | 420x1800mm |
|---|---|---|---|
| T 슬롯(N×W×D): | 3×18×90mm | <i>Max.</i> <b>최대</b> <i>load bearing of worktable</i> <b>작업대의 부하 베어링</b>: | 800kg |
| 세로 이동(수동/동력) X: | 1200/1180mm | 크로스 트래블(수동/동력) Y: | 360/350mm |
| 수직 이동(수동/동력) Z: | 470/450mm | 주 모터 동력: | 11Kw |
| 수직 밀링 헤드 모터 동력: | 3Kw | 기계 치수: | 2522×2262×2210mm |
| 강조하다 |
로타리 헤드 터닝 및 밀링 머신,범용 터닝 및 밀링 머신,X6242 램 밀링 머신 |
||
제품 설명
X6242 범용 로터리 헤드 니 타입 램 터닝 및 밀링 머신 판매
제품 프레젠테이션
X6242 범용 로터리 헤드 니 타입 밀링 머신은 오버암 기어 박스가 추가된 X6142를 기반으로 하며 기계의 성능을 향상시키기 위해 별도의 모터로 구동됩니다.밀링머신의 기본 기능을 갖춘 만능 밀링머신으로 오버암에 만능 로터리 밀링 헤드를 장착하여 수직 밀링머신으로 사용할 수 있습니다.스핀들 슬리브는 작업대 이동과 협력하기 위해 위아래로 움직일 수 있으며 드릴 경사 구멍에서도 드릴링, 태핑 및 마무리 보링이 가능합니다.두 개의 스핀들이 개별적으로 구동되고 서로 잠깁니다.
제품 구성
| 주요 사양 |
단위 |
X6232B | X6242 |
| 작업대 크기 | mm | 320×1320 | 420×1800 |
| T 슬롯(N×W×D) | mm | 3×18×80 | 3×18×90 |
| 최대작업대의 부하 베어링 | 킬로그램 | 500 | 800 |
|
세로 여행 (수동/전원) X |
mm | 800/780 | 1200/1180 |
| 크로스 트래블(수동/동력) Y | mm | 300/280 | 360/350 |
|
수직 여행 (수동/전원) Z |
mm | 410/400 | 470/450 |
| 작업대의 Max.rotary 각 | ±45° | ±45° | |
|
수평 밀링 스핀들 테이퍼 |
7:24:00/ISO50# | 7:24:00/ISO50# | |
|
수평 밀링 스핀들 구멍 직경 |
mm | Φ29 | Ø29 |
| 수평 밀링 스핀들 면에서 작업대까지의 거리 |
mm |
30 ~ 440 |
30 ~ 500 |
| 수평 밀링 스핀들 중심에서 암까지의 거리 |
mm |
155 |
201 |
| 수평 밀링 스핀들 베어링 직경 |
mm |
Ф100 |
Ф100 |
|
수직 밀링 스핀들 구멍 직경 |
7:24/ISO40# | 7:24/ISO40# | |
|
수직 밀링 스핀들 테이퍼 |
mm | Ф20 | Ф20 |
| 수직 스핀들 면에서 수평 스핀들 중심까지의 거리 |
mm |
15 ~ 95 |
60 ~ 140 |
| 수직 스핀들 베어링 직경 | mm | Ф95 | Ф95 |
| 수직 스핀들 이동 거리 | mm | 80 | 80 |
| 범용 밀링 헤드의 회전 각도 | 360° | 360° |
| 수평 스핀들 속도 단계 | 단계 | 18 | 18 |
| 수평 스핀들 속도 범위 | rpm | 30 ~ 1500 | 30 ~ 1500 |
| 수직 스핀들 속도 단계 | 단계 | 12 | 12 |
|
수직 스핀들 속도 범위 |
rpm | 52 ~ 1400 | 52 ~ 1400 |
| 피드 속도 단계 | 단계 | 18 | 18 |
| 이송 속도 범위: 세로 X | mm/분 | 15 ~ 750 | 22 ~ 1100 |
| 크로스 Y | mm/분 | 15 ~ 750 | 22 ~ 1100 |
| 수직 Z | mm/분 | 5.7 ~ 280 | 8.3 ~ 410 |
| 급속 이송 속도 범위: 세로 X | mm/분 | 2250 | 2400 |
| 크로스 Y | mm/분 | 2250 | 2400 |
| 수직 Z | mm/분 | 844 | 900 |
| 주 모터 동력 | 크 | 7.5 | 11 |
| 메인 모터 회전 속도 | rpm | 960 | 960 |
| 모터 전원 공급 | 크 | 1.5 | 삼 |
|
피드 모터 회전 속도 |
rpm | 960 | 1420 |
| 냉각수 펌프 동력 | 크 | 0.12 | 0.12 |
|
냉각수 펌프 회전 속도 |
L/분 | 2760 | 2760 |
| 수직 밀링 헤드 모터 동력 | 크 | 삼 | 삼 |
| 수직 밀링 헤드 회전 속도 | rpm | 1420 | 1420 |
| 기계 치수 | mm |
2327×1792 ×2000 |
2522×2262 ×2210 |
| 기계 무게 | 킬로그램 | 3500 | 5300 |
제품 포장
제품 하이라이트
X6242 범용 로터리 헤드 니 타입 램 터닝 및 밀링 머신 판매 제품 프레젠테이션 X6242 범용 로터리 헤드 니 타입 밀링 머신은 오버암 기어 박스가 추가된 X6142를 기반으로 하며 기계의 성능을 향상시키기 위해 별도의 모터로 구동됩니다.밀링머신의 기본 기능을 갖춘 만능 밀링머신으로 오버암에 만능 로터리 밀링 헤드를 장착하여 수직 밀링머신으로 사용할 수 있습니다.스핀들 슬리브는 작업대 이동과 협력하기 위해 위아래로 움직일 수 있으며 드릴 경사 구멍에서도 드릴링, 태핑 및 마무리 보링이 가능합니다.두 개의 스핀들이 개별적으로 구...
