고강성 갠트리 머시닝 센터 SP2240F Dcmc 더블 컬럼
제품 세부 정보
| 상품명: | SP2240F Dcmc 더블 컬럼 머시닝 센터 | 작업대 크기: | 4000x2000mm |
|---|---|---|---|
| 세로 이동 X축: | 4200mm | 교차 이동 Y 축: | 2250mm |
| 수직 이동 Z 축: | 1000mm | 작업대의 Max.Load 베어링: | 12000kg |
| 최대 스핀들 속도: | 6000rpm | 두 열 사이의 거리: | 2400mm |
| 테이블 표면에서 스핀들 노즈까지의 거리: | 250-1250mm | T 슬롯 크기: | 11*22*160mm |
| 강조하다 |
고강성 갠트리 머시닝 센터,SP2240F 갠트리 머시닝 센터,Dcmc 더블 컬럼 머신 센터 |
||
제품 설명

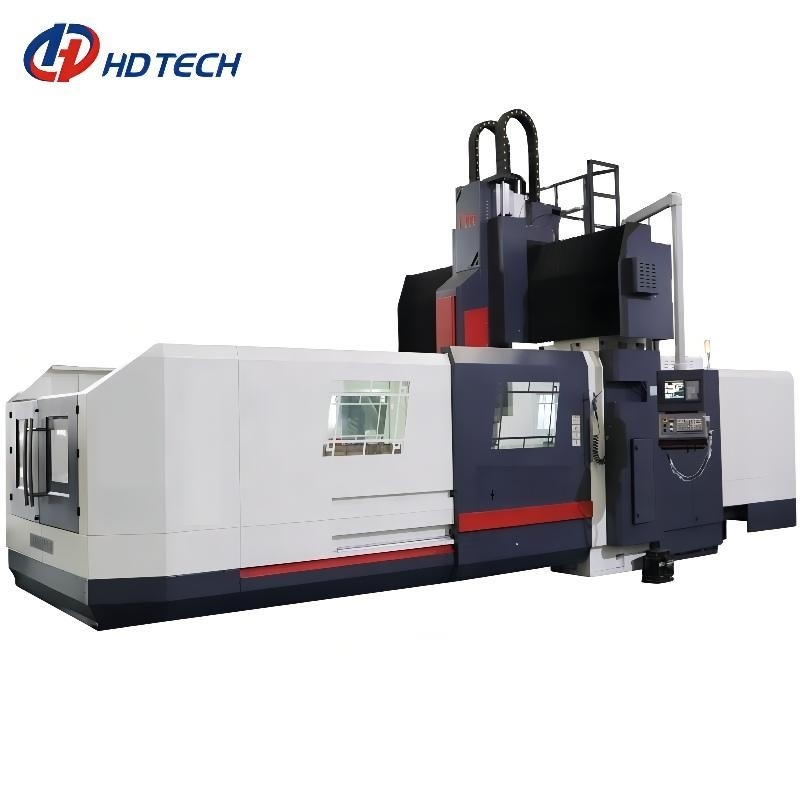

고강성 SP2240F DCMC 더블 컬럼 머시닝 센터
제품 전시
SP2240F 갠트리 머시닝 센터는 기존 갠트리 공작 기계 베이스 프레임의 강한 강성, 대칭 구조, 강한 안정성 등의 장점을 계승하고 고급 동적 강성 설계 개념을 도입하여 움직이는 부품의 설계를 최적화합니다.이 기계는 자동차, 금형, 항공 우주, 하드웨어 및 기타 기계 가공 분야에 적합한 높은 토크와 빠른 응답 특성을 가지고 있습니다.
갠트리 머시닝 센터 SP2240F는 스핀들 축과 작업대에 수직으로 설정된 머시닝 센터입니다.상단보와 이중기둥으로 구성되며 중간에 가로보가 있습니다.대형 공작물 및 복잡한 형상의 공작물 가공에 특히 적합하며 현재 점점 더 널리 사용되고 있습니다.
주로 침대, 작업대, 기둥, 빔, 안장, 램, 유압 시스템, 윤활 시스템, 냉각 및 여과 시스템, 칩 제거 장치, 캔틸레버 작동 패널로 구성된 고정 빔 고정 기둥 갠트리 프레임 구조에 대한 SP2240F 갠트리 머시닝 센터 공작 기계 전체 레이아웃 및 전자 제어 시스템 구성 요소.침대와 작업대는 고강도 주철과 수지 모래로 만들어졌습니다.X 축 가이드는 견고한 가이드 지지 구조를 채택하고 고베어링 슬라이드 블록의 위치와 수는 기계적 원리에 따라 각 롤러 선형 가이드에 합리적으로 배열되어 공작 기계가 높은 강성과 장기간 안정적인 정확도를 얻을 수 있습니다.
표준 액세서리
이중 스크류 타입 칩 컨베이어, 원 체인 타입 칩 컨베이어
스핀들 오일 쿨러, 디스크 오일 스키머, 10년 무료 유지 보수 감속기
풋 브레이크, 사다리
주요 기술적인 모수
| 안건 | 단위 | SP2230F | SP2240F |
| X축 이동 | mm | 3200 | 4200 |
| Y축 이동 | mm | 2250 | 2250 |
| Z 축 이동 | mm | 1000 | 1000 |
| 테이블 표면에서 까지의 거리 스핀들 노즈 |
mm | 250-1250 | 250-1250 |
| 테이블 표면에서 까지의 거리 지면 |
mm | 795 | 795 |
| 두 열 사이의 거리 | mm | 2400 | 2400 |
| 작업대 길이 | mm | 3000 | 4000 |
| 작업대 폭 | mm | 2000년 | 2000년 |
| 최대테이블의 하중 베어링 | 킬로그램 | 10000 | 12000 |
| T 슬롯 크기 | mm | 11*22*160 | 11*22*160 |
| 사각 램 크기 | mm | 400x400 | 400x400 |
| 주 모터 동력 | 크 | 30/37 | 30/37 |
| 스핀들 속도 | rpm | 6000 | 6000 |
| 스핀들 토크 | Nm | 1000 | 1000 |
| 스핀들 테이퍼 | # | 50 | 50 |
| 공구 조임력 | kgf | 1800±10% | 1800±10% |
| 급송속도(X/Y/Z) | m/min | 10/10/10 | 10/10/10 |
| 기계 무게 | 티 | 36 | 37 |
제품 하이라이트
고강성 SP2240F DCMC 더블 컬럼 머시닝 센터 제품 전시 SP2240F 갠트리 머시닝 센터는 기존 갠트리 공작 기계 베이스 프레임의 강한 강성, 대칭 구조, 강한 안정성 등의 장점을 계승하고 고급 동적 강성 설계 개념을 도입하여 움직이는 부품의 설계를 최적화합니다.이 기계는 자동차, 금형, 항공 우주, 하드웨어 및 기타 기계 가공 분야에 적합한 높은 토크와 빠른 응답 특성을 가지고 있습니다. 갠트리 머시닝 센터 SP2240F는 스핀들 축과 작업대에 수직으로 설정된 머시닝 센터입니다.상단보와 이중기둥으로 구성되며 중간에 가로보...
