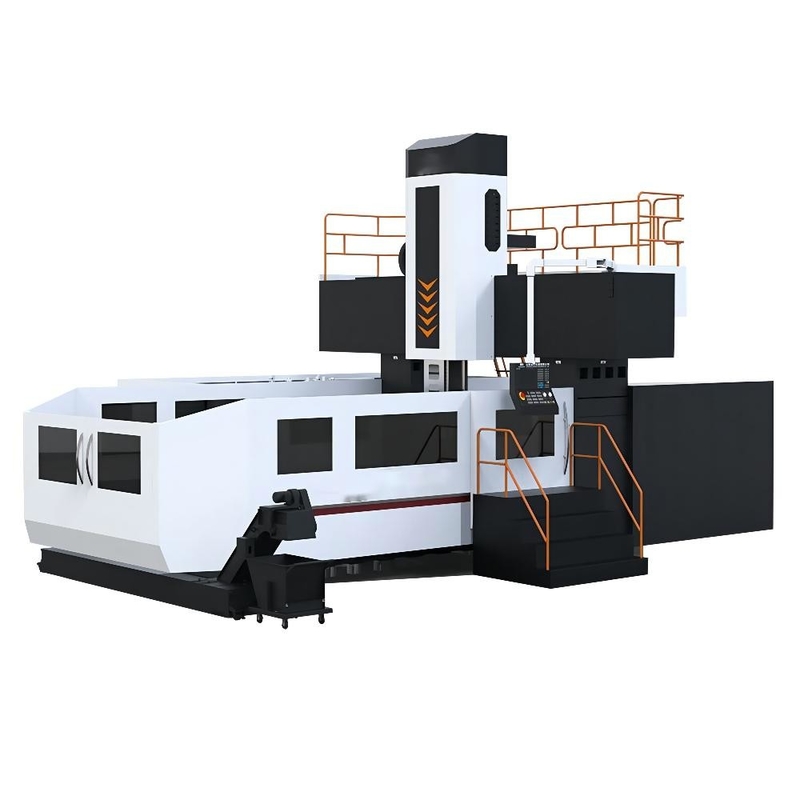

SP2260F 갠트리형 수직형 머시닝센터 중절삭 DCMC
제품 세부 정보
| Product name: | SP2260F double column machining center | Worktable size: | 6000x2000mm |
|---|---|---|---|
| Longitudinal travel X axis: | 6200mm | Cross travel Y axis: | 2250mm |
| Vertical travel Z axis: | 1000mm | Max.Load bearing of worktable: | 14000kg |
| Max.Spindle speed: | 6000rpm | Distance between two columns: | 2400mm |
| Distance from table surface to spindle nose: | 250-1250mm | T slot size: | 11*22*160mm |
| 강조하다 |
DCMC 갠트리 유형 수직 머시닝 센터,중절삭 갠트리 유형 수직 머시닝 센터 |
||
제품 설명
SP2260F gantry 가공 센터는 강한 강도, 대칭 구조와 전통적인 gantry 기계 도구 기본 프레임의 강한 안정성의 장점을 물려받습니다.그리고 움직이는 부품의 디자인을 최적화하기 위해 고급 동적 딱딱한 디자인 개념을 소개합니다기계는 자동차, 곰팡이, 항공우주, 하드웨어 및 기타 기계 처리 분야에 적합한 높은 토크와 좋은 빠른 반응 특성을 가지고 있습니다.
게트리 가공 센터 SP2260F는 스핀들 축과 작업 테이블을 대각선으로 가공 센터를 의미합니다. 게트리는 두 개의 기둥, 빔,썰매 및 기타 부품. gantry에 따라, 그것은 고정 빔 유형, 이동 빔 유형 및 이동 기둥 유형으로 나눌 수 있습니다.
SP2260F 갱트리 가공 센터 기계 도구 고정 빔 고정 기둥 갱트리 프레임 구조의 전체 배열, 주로 침대, 작업 벤치, 기둥, 빔, седло, ram, 수압 시스템,윤활시스템, 냉각 및 필터레이션 시스템, 칩 제거 장치, 캔티레버 조작 패널 및 전자 제어 시스템 구성 요소.주요 모터는 고강도 결합을 통해 주요 샤프트에 연결되어 있습니다주요 샤프트는 고품질 합금강, 탄소 및 질소 완화로 만들어집니다. 주요 샤프트의 베어링 조립은 수입 고 정밀 스핀들 베어링을 선택합니다.그리고 스핀드 일정한 온도 냉각 시스템으로 장착되어 있습니다..
- 두 개의 나사형 칩 컨베이어, 하나의 체인형 칩 컨베이어
- 스핀드 오일 냉장고, 디스크 오일 스킴어, 10년 무료 주력량 감소기
- 발 브레이크, 계단
| 항목 | 단위 | SP2260F | SP2540F |
|---|---|---|---|
| X축 이동 | mm | 6200 | 4200 |
| Y축 이동 | mm | 2250 | 2900 |
| Z축 이동 | mm | 1000 | 1000 |
| 테이블 표면에서 스핀드 나스 | mm | 250-1250 | 250-1250 |
| 테이블 표면에서 땅 | mm | 795 | 855 |
| 두 기둥 사이의 거리 | mm | 2400 | 3000 |
| 작업 테이블 길이 | mm | 6000 | 4000 |
| 작업 테이블 너비 | mm | 2000 | 2500 |
| 테이블의 최대 부하 부하 | 1kg | 14000 | 16000 |
| T 슬롯 크기 | mm | 11*22*160 | 11*28*200 |
| 사각형 램 크기 | mm | 400x400 | 400x400 |
| 주전자 전력 | kw | 30/37 | 30/37 |
| 스핀드 속도 | rpm | 6000 | 6000 |
| 스핀드 토크 | Nm | 1000 | 1000 |
| 스핀드 톱니 | # | 50 | 50 |
| 도구 클램핑 힘 | kgf | 1800±10% | 1800±10% |
| 급식 속도 (X/Y/Z) | m/min | 10/10/10 | 10/10/10 |
| 기계 무게 | T | 40 | 38 |
