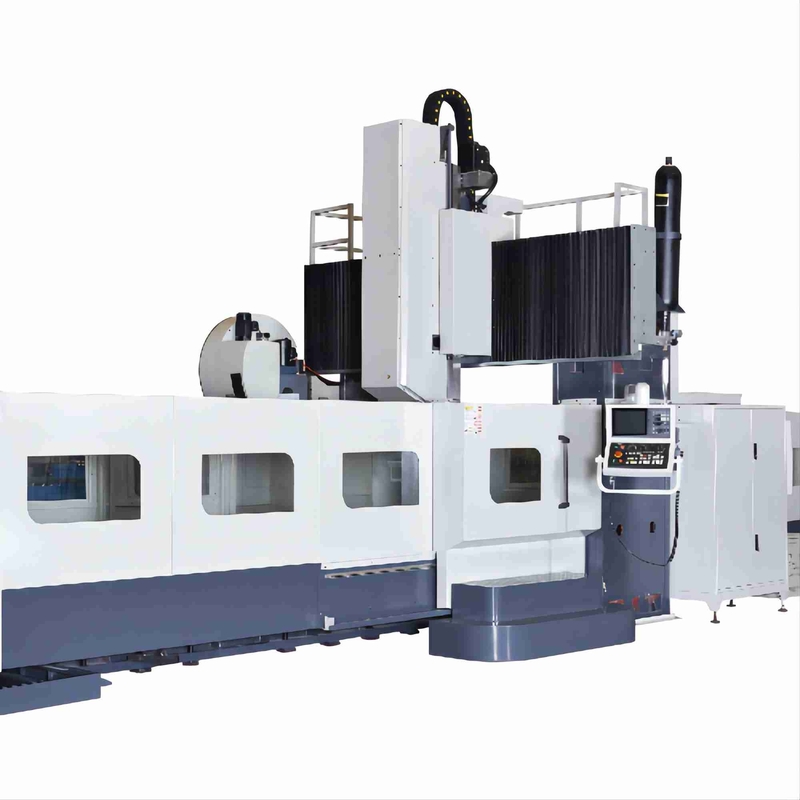

갠트리 유형 이중 컬럼 머시닝 센터 대칭 DCMC Sp2540f
제품 세부 정보
| 상품명: | SP2540F DCMC 더블 컬럼 머시닝 센터 | 작업대 크기: | 4000x2500mm |
|---|---|---|---|
| 세로 이동 X축: | 4200mm | 교차 이동 Y 축: | 2900mm |
| 수직 이동 Z 축: | 1000mm | 작업대의 Max.Load 베어링: | 16000kg |
| 최대 스핀들 속도: | 6000rpm | 두 열 사이의 거리: | 3000mm |
| 테이블 표면에서 스핀들 노즈까지의 거리: | 250-1250mm | T 슬롯 크기: | 11*28*200mm |
| 강조하다 |
갠트리 더블 컬럼 머시닝 센터,대칭 더블 컬럼 머시닝 센터,대칭 갠트리 타입 머시닝 센터 |
||
제품 설명
고강성 SP2540F DCMC 더블 컬럼 머시닝 센터
제품 전시
SP2540F 갠트리 머시닝 센터는 기존 갠트리 공작 기계 베이스 프레임의 강한 강성, 대칭 구조, 강한 안정성 등의 장점을 계승하고 고급 동적 강성 설계 개념을 도입하여 움직이는 부품의 설계를 최적화합니다.
갠트리 머시닝 센터 SP2540F의 작업대, 베드, 기둥, 빔 및 램과 같은 대형 주물은 고품질 주철로 제작됩니다.주물의 내부 공동은 벌집형 화합물 배열 구조입니다.디자인이 고급스럽습니다.모두 노화 처리되어 잔류 내부 응력을 제거하고 재료를 안정적으로 만듭니다.공작물 가공 정밀도의 안정성과 공작 기계의 수명을 보장하십시오.갠트리는 가로 빔과 두 개의 직립으로 구성되며 고정 가로 빔, 위치 지정 블록에 의한 고정 가로 빔의 세 가지 유형으로 구분되며 무작위로 들어 올리거나 내립니다.
SP2540F 갠트리 머시닝 센터 공작 기계 고정 빔 고정 기둥 갠트리 프레임 구조의 전체 레이아웃은 주로 침대, 테이블, 기둥, 빔, 안장, 램, 유압 시스템, 윤활 시스템, 냉각 및 여과 시스템, 칩 제거 장치, 캔틸레버 조작 패널로 구성됩니다. 및 전자 제어 시스템 구성 요소.침대와 작업대는 고강도 주철과 수지 모래로 만들어졌습니다.X 축 가이드는 견고한 가이드 지지 구조를 채택하고 고베어링 슬라이드 블록의 위치와 수는 기계적 원리에 따라 각 롤러 선형 가이드에 합리적으로 배열되어 공작 기계가 높은 강성과 장기간 안정적인 정확도를 얻을 수 있습니다.
표준 액세서리
이중 스크류 타입 칩 컨베이어, 원 체인 타입 칩 컨베이어
스핀들 오일 쿨러, 디스크 오일 스키머, 10년 무료 유지 보수 감속기
풋 브레이크, 사다리
주요 기술적인 모수
| 안건 | 단위 | SP2260F | SP2540F |
| X축 이동 | mm | 6200 | 4200 |
| Y축 이동 | mm | 2250 | 2900 |
| Z 축 이동 | mm | 1000 | 1000 |
| 테이블 표면에서 까지의 거리 스핀들 노즈 |
mm | 250-1250 | 250-1250 |
| 테이블 표면에서 까지의 거리 지면 |
mm | 795 | 855 |
| 두 열 사이의 거리 | mm | 2400 | 3000 |
| 작업대 길이 | mm | 6000 | 4000 |
| 작업대 폭 | mm | 2000년 | 2500 |
| 최대테이블의 하중 베어링 | 킬로그램 | 14000 | 16000 |
| T 슬롯 크기 | mm | 11*22*160 | 11*28*200 |
| 사각 램 크기 | mm | 400x400 | 400x400 |
| 주 모터 동력 | 크 | 30/37 | 30/37 |
| 스핀들 속도 | rpm | 6000 | 6000 |
| 스핀들 토크 | Nm | 1000 | 1000 |
| 스핀들 테이퍼 | # | 50 | 50 |
| 공구 조임력 | kgf | 1800±10% | 1800±10% |
| 급송속도(X/Y/Z) | m/min | 10/10/10 | 10/10/10 |
| 기계 무게 | 티 | 40 | 38 |
제품 하이라이트
고강성 SP2540F DCMC 더블 컬럼 머시닝 센터 제품 전시 SP2540F 갠트리 머시닝 센터는 기존 갠트리 공작 기계 베이스 프레임의 강한 강성, 대칭 구조, 강한 안정성 등의 장점을 계승하고 고급 동적 강성 설계 개념을 도입하여 움직이는 부품의 설계를 최적화합니다. 갠트리 머시닝 센터 SP2540F의 작업대, 베드, 기둥, 빔 및 램과 같은 대형 주물은 고품질 주철로 제작됩니다.주물의 내부 공동은 벌집형 화합물 배열 구조입니다.디자인이 고급스럽습니다.모두 노화 처리되어 잔류 내부 응력을 제거하고 재료를 안정적으로 만듭니다.공...
