원래 장소:
중국
인증:
ISO certification
모델 번호:
SP2560F

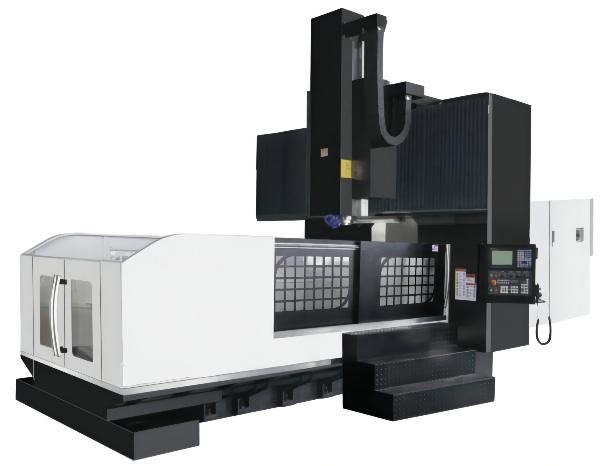

금속 가공용 SP2560F dcmc 더블 컬럼 머시닝 센터
제품 전시
SP2560F 갠트리 머시닝 센터는 전통적인 갠트리 공작 기계 베이스 프레임의 강한 강성, 대칭 구조, 강한 안정성 등의 장점을 계승하고 고급 동적 강성 설계 개념을 도입하여 움직이는 부품의 설계를 최적화합니다.이 기계는 자동차, 금형, 항공 우주, 하드웨어 및 기타 기계 가공 분야에 적합한 높은 토크와 빠른 응답 특성을 가지고 있습니다.
갠트리 머시닝 센터 SP2560F는 닫힌 도어 구조를 채택하여 일반 머시닝 센터의 C 형 개방형 구조보다 안정적이고 견고합니다.작업대는 고강도 주철로 만들어졌으며 침대, 빔, 슬라이드, 램 및 기타 주요 구조 부품은 모두 강철 용접 부품으로 만들어졌습니다.유한요소해석은 품질 및 강성비와 우수한 정적 및 동적 성능을 보장하기 위해 해석 및 계산하는 데 사용됩니다.열 성능, 주철 작업대에는 다양한 고정 장치 및 공작물을 쉽게 찾고 설치할 수있는 표준 T 슬롯이 장착되어 있습니다.
SP2560F 갠트리 머시닝 센터 공작 기계는 주로 침대, 테이블, 기둥, 빔, 안장, 램, 유압 시스템, 윤활 시스템, 냉각 및 여과 시스템, 칩 제거 장치, 캔틸레버 작동 패널로 구성된 고정 빔 고정 기둥 갠트리 프레임 구조용 전체 레이아웃 및 전자 제어 시스템 구성 요소.침대와 작업대는 고강도 주철과 수지 모래로 만들어졌습니다.X 축 가이드는 견고한 가이드 지지 구조를 채택하고 고베어링 슬라이드 블록의 위치와 수는 기계적 원리에 따라 각 롤러 선형 가이드에 합리적으로 배열되어 공작 기계가 높은 강성과 장기간 안정적인 정확도를 얻을 수 있습니다.
표준 액세서리
이중 스크류 타입 칩 컨베이어, 원 체인 타입 칩 컨베이어
스핀들 오일 쿨러, 디스크 오일 스키머, 10년 무료 유지 보수 감속기
풋 브레이크, 사다리
주요 기술적인 모수
| 안건 | 단위 | SP2560F |
| X축 이동 | mm | 6200 |
| Y축 이동 | mm | 2900 |
| Z 축 이동 | mm | 1000 |
| 테이블 표면에서 까지의 거리 스핀들 노즈 |
mm | 250-1250 |
| 테이블 표면에서 까지의 거리 지면 |
mm | 855 |
| 두 열 사이의 거리 | mm | 3000 |
| 작업대 길이 | mm | 6000 |
| 작업대 폭 | mm | 2500 |
| 최대테이블의 하중 베어링 | 킬로그램 | 20000 |
| T 슬롯 크기 | mm | 11*28*200 |
| 사각 램 크기 | mm | 400x400 |
| 주 모터 동력 | 크 | 30/37 |
| 스핀들 속도 | rpm | 6000 |
| 스핀들 토크 | Nm | 1000 |
| 스핀들 테이퍼 | # | 50 |
| 공구 조임력 | kgf | 1800±10% |
| 급송속도(X/Y/Z) | m/min | 10/10/10 |
| 기계 무게 | 티 | 43 |
