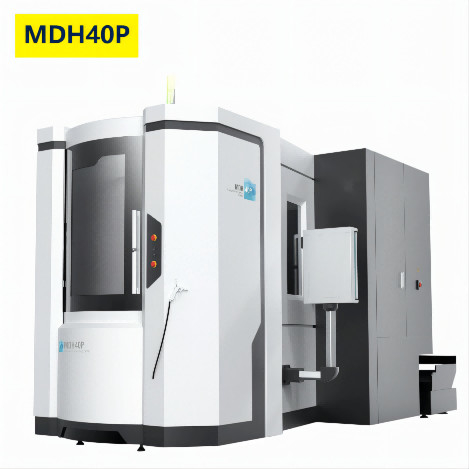

400X400mm 수평형 머시닝센터 MDH40P CNC 고속 머시닝센터
제품 세부 정보
| 상품명: | MDH40P 더블 팔레트 수평형 머시닝 센터 | 작업대 크기: | 400×400mm |
|---|---|---|---|
| 팔레트 수: | 2 | 최대 테이블 부하: | 400kg |
| 테이블 표면에서 스핀들 중심까지의 거리: | 80-700mm | 스핀들 노즈에서 테이블까지의 거리: | 150~860mm |
| X/Y/Z 여행: | 630/620/710mm | L×W×H: | 5952*2522*2771mm |
| 강조하다 |
400X400mm 수평 머시닝 센터,MDH40P 수평 머시닝 센터,수평 CNC 고속 머시닝 센터 |
||
제품 설명
MDH40P 더블 팔레트 수평 머시닝 센터 중국 고속 cnc 머시닝 센터
제품 프레젠테이션
선반은 군사 산업, 항공 우주, 자동차, 금형, 기계 제조 및 기타 산업에서 널리 사용됩니다.한 번의 부품 클램핑으로 4면의 밀링 및 보링을 자동으로 완료할 수 있습니다.드릴링, 리밍, 리밍 및 태핑.그것은 높은 수준의 자동화, 강력한 신뢰성, 간단한 조작, 편리하고 쾌적한, 아름다운 전체 모양, 높은 수준의 기계 및 전기 통합의 장점을 가지고 있습니다.
| 표준 구성 | 선택적 구성 |
| • 2단 내부 전송 스핀들 | •BRT CNC 턴테이블 |
| • 스크류 중공 냉각 시스템 | • 분무 냉각 |
| •자동 공구 교환 시스템 | •고압 냉각 장치 |
| • 스크류 칩 컨베이어(양면) | • 스핀들 냉각 장치 |
| •자동윤활시스템(스핀들) | • 전기 캐비닛 자동 온도 조절 장치 |
| • 엄밀한 태핑 | • 리프팅 칩 컨베이어 |
| •전기 캐비닛 열교환기 | •격자 자 |
| • 스핀들 냉각 장치 | •M30 자동 전원 차단 장치 |
| •밀폐된 보호 커버 | |
| • RS-232 데이터 전송 시스템 |
주요 기술적인 모수
| 제품 모델 | 단위 | MDH40P | MDH50PS |
| 작업대 크기 (L*W) | mm | 400X400 | 500X500 |
| 팔레트 수 | 2 | ||
| 테이블 유형 | IT 옵션:BRT | ||
| 테이블 인덱싱 | IT(1° X360°) BRT(0.001° X360°) |
||
| 테이블 인덱싱 시간 | 에스 | 1.9(90°) | |
| 팔레트 교환 시간 | 에스 | 5 | |
| 최대테이블로드 | 킬로그램 | 400 | |
| X/Y/Z축 이동 | mm | 630/620/710 | |
| X/Y/Z 축 가이드 방식 | 선형 롤러 가이드웨이 | ||
| 테이블 표면에서 스핀들 중심까지의 거리 | mm | 80-700 | |
| 스핀들 노즈에서 테이블까지의 거리 | mm | 150-860 | |
| X/Y/Z 축의 급이송 | m/min | 60 | |
| 절삭 이송 속도 | 1-40000 | ||
| 스핀들 테이퍼 | 40번 (7:24) | ||
| 최대 스핀들 속도 | rpm | 10000( 직접 구동) 옵션:12000(직접 구동) |
|
| 스핀들 모터 동력 (연속/30분) |
크 | 10000rpm:7.5/11 12000rpm:7.5/11 |
|
| 공구 매거진 용량 | 티 | 40(옵션:60/80/120) |
|
| 공구 생크 유형 | BT40 | ||
| 최대도구 길이 | mm | 350 | |
| 최대도구 무게 | 킬로그램 | 8 | |
| 최대도구 직경(oadjacenttools 포함) | mm | Ø82(Ø150) | |
| 공구 교환 시간(TT) | 1.2 | ||
| X/Y/Z 축 위치 정확도 | 0.008 | ||
| X/Y/Z 축 반복 정확도 | 0.005 | ||
| CNC 컨트롤러 | 화낙 3리 | ||
| 기계 치수(LXWXH) | mm | 5952X2522X2771 | 5952X2522X2771 |
| 기계 무게 | 킬로그램 | 8000 | 8000 |
포장 및 배송
