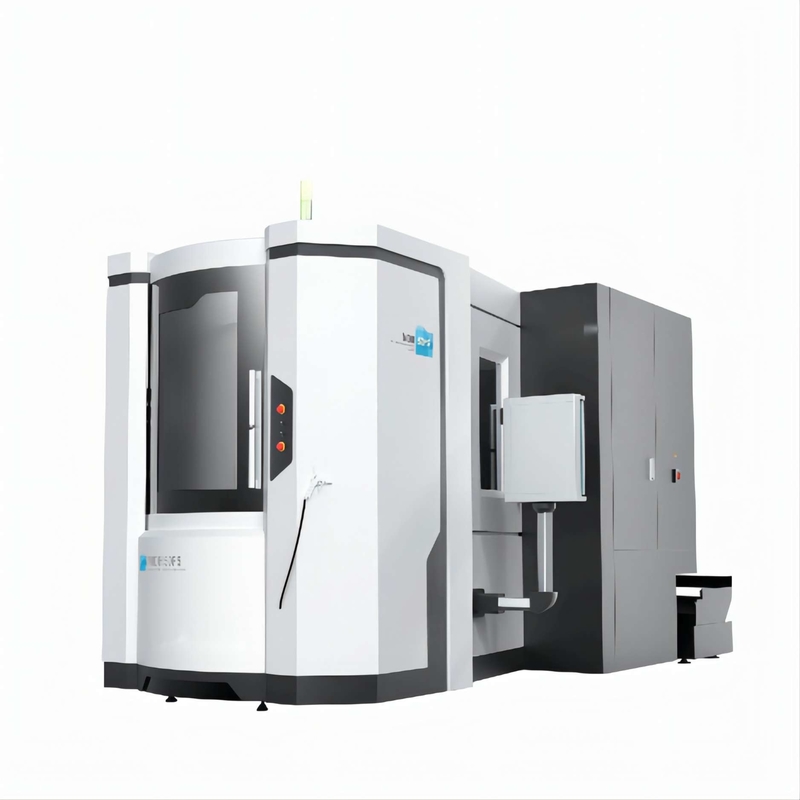

CNC 수평 머시닝 센터 헤비 듀티 MDH 50PS 더블 팔레트
제품 세부 정보
| Product name: | MDH50PS double pallets Horizontal Machining Center | Worktable size: | 500×500 mm |
|---|---|---|---|
| No. of pallet: | 2 | Max.table load: | 400kg |
| Distance from table surface to spindle center: | 80-700mm | Distance from spindle nose to table: | 150～860mm |
| X/Y/Z travel: | 630/620/710 mm | L×W×H: | 5952*2522*2771mm |
| 강조하다 |
CNC 수평 머시닝 센터,MDH 수평 머시닝 센터,더블 팔레트 수평 CNC 기계 |
||
제품 설명
하이 스피드 중국 MDH50PS 이중 팔레트 수평 가공 센터 중량
제품 특성
- MDH 시리즈는 자동차, 조선, 엔진 및 일반 제조 산업에서 상자 모양 및 특수 모양의 작업 조각의 생산을위한 이상적인 CNC 수평 가공 센터입니다.
- 이 기계는 높은 성능, 높은 신뢰성, 고 정밀 제품이며, 컴팩트한 구조와 빠른 반응이 특징입니다.
- 스핀드 디자인은 특히 고전력 절단에 적합하며 우수한 볼 스퀴와 스핀드 냉각 시스템은 유연한 제조에 우수한 기능을 제공합니다.
- 고속 및 고전력 스핀들
- 콤팩트한 구성과 비교할 수 없는 딱딱함
- 고속 항공 교통 제어
- 고속 APC;
- CE 인증서가 있어야 합니다.
- 국가별 검사제제품
구성
| 표준 구성 | 선택적 구성 |
|---|---|
| • 2단 내부 변속기 스핀들 | •BRT CNC 회전장 |
| • 스크루 홀리 냉각 시스템 | • 스프레이 냉각 |
| •자동 도구 교체 시스템 | •고압 냉각 장치 |
| • 스크루 칩 컨베이어 (두쪽) | • 스핀드 냉각 장치 |
| •자동 윤활 시스템 (스핀들) | •전기 상자 온도 조절 장치 |
| • 딱딱 한 탭 | • 들어올림 칩 컨베이어 |
| •전기용 캐비닛 열 교환기 | •그라이트 룰러 |
| • 스핀드 냉각 장치 | •M30 자동 끄기 장치 |
| • 닫힌 보호기 | |
| • RS-232 데이터 전송 시스템 |
주요 기술 매개 변수
| 제품 모델 | 단위 | MDH40P | MDH50PS |
|---|---|---|---|
| 작업 테이블 크기 (L*W) | mm | 400X400 | 500X500 |
| 팔레트 번호 | 2 | ||
| 테이블 종류 | IT 선택:BRT | ||
| 테이블 인덱싱 | IT (1° X360°) BRT (0.001° X360°) | ||
| 테이블 인덱싱 시간 | S | 1.9 (90°) | |
| 팔레트 변경 시간 | S | 5 | |
| 최대 테이블 부하 | 1kg | 400 | |
| X/Y/Z축 이동 | mm | 630/620/710 | |
| X/Y/Z 축 가이드 라인 타입 | 선형 롤러 가이드웨이 | ||
| 테이블 표면에서 스핀들 중심까지의 거리는 | mm | 80-700 | |
| 스핀드 코에서 테이블까지의 거리는 | mm | 150-860 | |
| X/Y/Z 축의 빠른 경로 | m/min | 60 | |
| 먹이율 절단 | 1-40000 | ||
| 스핀드 톱니 | No.40 (7:24) | ||
| 최대 스핀드 속도 | rpm | 10000 (디렉트 드라이브) 오프트:12000 (디렉트 드라이브) | |
| 스핀드 모터 파워 (연속/30분) | kw | 10000rpm:7.5/11 12000rpm:7.5/11 | |
| 도구 매거진 용량 | T | 40 ((Opt:60/80/120) | |
| 도구 막대기 종류 | BT2 | ||
| 최대 도구 길이 | mm | 350 | |
| 최대 도구 무게 | 1kg | 8 | |
| 최대 도구 지름 (대/접근 도구) | mm | Ø82(Ø150) | |
| 도구 교체 시간 (T-T) | 1.2 | ||
| X/Y/Z 축 위치 정밀도 | 0.008 | ||
| X/Y/Z 축 반복 정확도 | 0.005 | ||
| CNC 컨트롤러 | FANUC 3i | ||
| 기계 차원 (LXWXH) | mm | 5952X2522X2771 | 5952X2522X2771 |
| 기계 무게 | 1kg | 8000 | 8000 |
FAQ
1- 부품 소재는 뭐죠?
알루미늄, 스틸, 스테인리스 스틸, 합철, 초연금, 단단한 재료 등
2처리방법은 뭐죠?
내 회사의 CNC 기계 도구 제품, 다른 모델은 다른 특성을 가지고 있습니다, 자세한 정보를 얻기 위해 나에게 연락하십시오.
3기계에 필요한 베시피트를 어떻게 선택할까요?
당신이 기계 도구 구성에 대한 특별한 요청을하고 예산이 제한되어 있다면, 우리는 또한 당신의 필요에 따라 구성 변경할 수 있습니다.
따라서 우리에게 당신의 가공 도면을 제공하십시오, 우리는 당신을 위해 특정 프로세스 솔루션을 설계하고 적절한 CNC 기계 모델을 추천합니다.
4.당신의 회사는 맞춤식 제안을 받아?우리는 특별한 필요를 가지고 있습니다.
우리 회사는 모듈형 CNC 기계의 연구 및 제조에 초점을 맞추고 있습니다. 우리는 매우 풍부한 경험과 강력한 기계 도구 연구 및 개발 능력을 가지고 있습니다.우리는 당신이 특정 양의 필요를 가지고있는 한, 당신이 맞춤 높은 효율적인 장비를 제공 하는 매우 기꺼이.
5- 구매를 확인해
FOB CFR 또는 CIF, LCL 또는 FCL 운송
지불 조건: T / T 또는 LC 또는 다른 방법으로 저희에게 연락하십시오.
패키지: 접착재 케이스
배송시간: 보증금 지급 후 30~45일 이내에 (실제 배송시간은 실제 주문에 따라 달라집니다.
6팁 등
보증 기간: 1년
외부 패키지 손상, 누출, 그리고 재화 손상 경우
포장 목록, 제품 문헌 및 보증 카드의 무결성을 확인합니다.
포장 목록의 내용과 제품 양과 액세서리를 모두 확인합니다.
기계 도구의 세부 사항이 정상인지, 교체 및 유지 보수의 흔적이 있는지, 다른 문제가 있는지.
만약 위와 같은 일이 발생한다면, 사진을 찍고 즉시 연락해 주세요.
