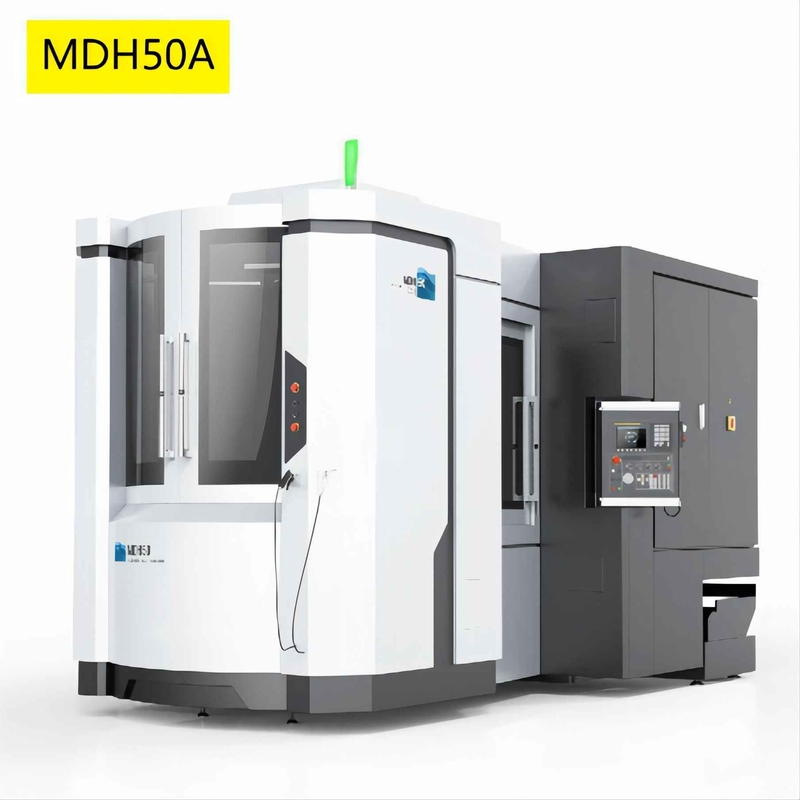

MDH50A 단일 테이블 수평 머시닝 센터 중국 기계 제조 자동 머시닝 센터
제품 프레젠테이션
수평형 머시닝센터 MDH 시리즈는 당사에서 개발, 생산하는 수평형 머시닝센터 중 하나입니다.이 기계는 기계 제조 및 기타 산업에서 상자 부품, 쉘 부품, 디스크 부품 및 특수 형상 부품 처리에 널리 사용됩니다.부품은 한 번에 고정됩니다.4면에서 밀링, 보링, 드릴링, 리밍, 리밍 및 태핑을 자동으로 완료할 수 있습니다.
제품 특징
(1) 높은 정밀도 -- 공작 기계의 X, Y 및 Z 좌표 나사에 고급 중공 냉각 기술이 채택되어 공작 기계 가공 중 열 변형을 효과적으로 제어하고 공작 기계의 가공 정확도를 향상시킵니다.또한, 기계에는 온도 보상 기능이 있습니다.온도센서는 공작기계의 주요 위치에 설치되며, CNC 시스템의 좌표 위치를 분석하고 보상하여 공작기계의 정밀도를 구현합니다.
(2) 고속 -- 기계 스핀들은 전기 스핀들 구조를 채택하고 최대 속도는 12000rpm이며 내부 두 가지 속도 변경은 저속 절단 및 고속 가공의 요구 사항을 충족시킬 수 있습니다.X, Y, Z 3 좌표 가이드는 최대 60m/min의 빠른 이동 속도를 가진 고강성 선형 롤링 가이드를 채택합니다.기계는 연결 도구 교환 메커니즘을 채택합니다(도구 교환 시간: 2초).위의 매개 변수는 국내 최고의 수준과 국제 선진 수준에 있습니다.
(3) 고강성 - 기계의 본체는 수지 모래로 주조되고 침대는 기둥, 슬라이드 테이블 및 작업대가 움직이는 일체형 주물입니다.배전반과 칼 보관 조작기는 공작 기계의 전체 강성을 보장하기 위해 베드에 고정됩니다.또한 설계 과정에서 유한 요소 해석을 통해 공작 기계 구조를 보다 합리적으로 만듭니다.
| 표준 구성 | 선택적 구성 |
| • 2단 내부 전송 스핀들 | •BRT CNC 턴테이블 |
| • 스크류 중공 냉각 시스템 | • 분무 냉각 |
| •자동 공구 교환 시스템 | •고압 냉각 장치 |
| • 스크류 칩 컨베이어(양면) | • 스핀들 냉각 장치 |
| •자동윤활시스템(스핀들) | • 전기 캐비닛 자동 온도 조절 장치 |
| • 엄밀한 태핑 | • 리프팅 칩 컨베이어 |
| •전기 캐비닛 열교환기 | •격자 자 |
| • 스핀들 냉각 장치 | •M30 자동 전원 차단 장치 |
| •밀폐된 보호 커버 | |
| • RS-232 데이터 전송 시스템 |
주요 기술적인 모수
| 제품 모델 | 단위 | MDH50 | MDH50A | MDH65S |
| 작업대 크기 (L*W) | mm | 500X500 | 500X500 | 630X630 |
| 팔레트 수 | 2 | 싱글 테이블 | 2 | |
| 테이블 유형 | IT 옵션:BRT | |||
| 테이블 인덱싱 | IT(1° X360°) BRT(0.001° X360°) |
|||
| 테이블 인덱싱 시간 | 에스 | 1.7(90°) | ||
| 팔레트 교환 시간 | 에스 | 6 | - | 6 |
| 최대테이블로드 | 킬로그램 | 800 | ||
| X/Y/Z축 이동 | mm | 780/750/800 | ||
| X/Y/Z 축 가이드 방식 | 선형 롤러 가이드웨이 | |||
| 테이블 표면에서 스핀들 중심까지의 거리 | mm | 80-830 | ||
| 스핀들 노즈에서 테이블까지의 거리 | mm | 150-950 | ||
| X/Y/Z 축의 급이송 | m/min | 54 | ||
| 절삭 이송 속도 | 1-20000 | |||
| 스핀들 테이퍼 | 50번 (7:24) | |||
| 최대 스핀들 속도 | rpm | 8000(모터스핀들) 옵션:12000(모터 스핀들) 옵션:6000(기어박스) |
||
| 스핀들 모터 동력 (연속/30분) |
크 | 8000rpm:18.5/22 12000rpm:25/30 6000rpm:22/26 |
||
| 공구 매거진 용량 | 티 | 40(옵션:60/80/120) | ||
| 공구 생크 유형 | BT50 | |||
| 최대도구 길이 | mm | 500 | ||
| 최대도구 무게 | 킬로그램 | 25 | ||
| 최대도구 직경(oadjacenttools 포함) | mm | Ø115(Ø270) | ||
| 공구 교환 시간(TT) | 2 | |||
| X/Y/Z 축 위치 정확도 | 0.008 | |||
| X/Y/Z 축 반복 정확도 | 0.005 | |||
| CNC 컨트롤러 | 화낙 3리 | |||
| 기계 치수(LXWXH) | mm | 4891X3200X3125 | 4190X3200X3125 | 4891X3200X3125 |
| 기계 무게 | 킬로그램 | 15000 | 14000 | 15000 |
