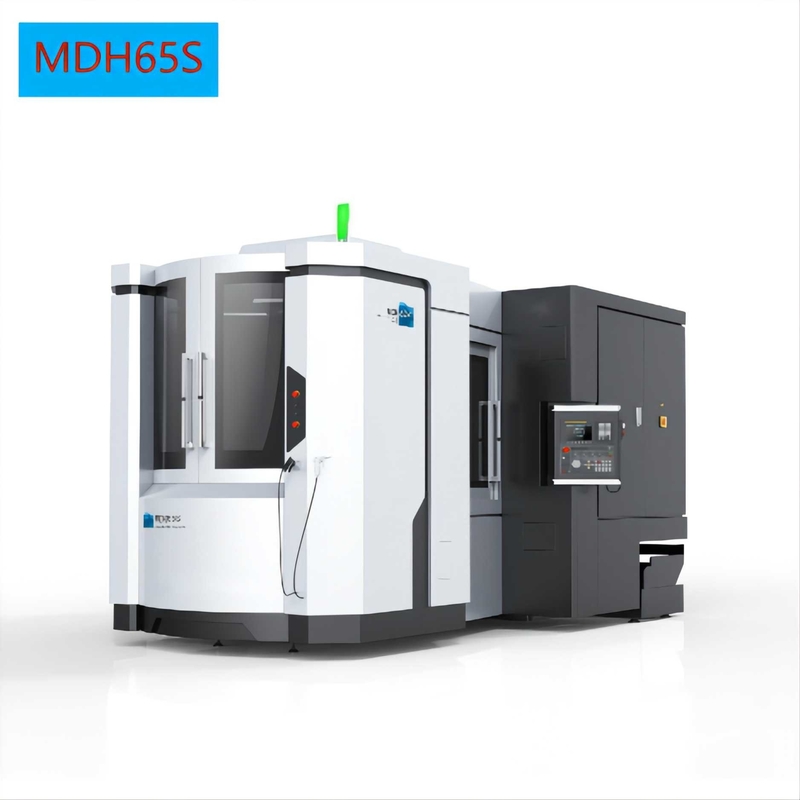

FANUC 수평형 머시닝 센터 고속 더블 팔레트 MDH65S
제품 세부 정보
| 상품명: | MDH65S 더블 팔레트 수평형 머시닝 센터 | 작업대 크기: | 630×630mm |
|---|---|---|---|
| 팔레트 수: | 2 | 최대 테이블 부하: | 800kg |
| 테이블 표면에서 스핀들 중심까지의 거리: | 80-830mm | 스핀들 노즈에서 테이블까지의 거리: | 150~950mm |
| X/Y/Z 여행: | 780/750/800mm | L×W×H: | 4891*3200*3125mm |
| 강조하다 |
MDH65S 수평형 머시닝 센터,FANUC 수평형 머시닝 센터,더블 팔레트 고속 머신 센터 |
||
제품 설명
MDH65S 중국 더블 팔레트 수평 머시닝 센터 고속 FANUC 기계
상세 이미지
| 표준 구성 | 선택적 구성 |
| • 2단 내부 전송 스핀들 | •BRT CNC 턴테이블 |
| • 스크류 중공 냉각 시스템 | • 분무 냉각 |
| •자동 공구 교환 시스템 | •고압 냉각 장치 |
| • 스크류 칩 컨베이어(양면) | • 스핀들 냉각 장치 |
| •자동윤활시스템(스핀들) | • 전기 캐비닛 자동 온도 조절 장치 |
| • 엄밀한 태핑 | • 리프팅 칩 컨베이어 |
| •전기 캐비닛 열교환기 | •격자 자 |
| • 스핀들 냉각 장치 | •M30 자동 전원 차단 장치 |
| •밀폐된 보호 커버 | |
| • RS-232 데이터 전송 시스템 |
주요 기술적인 모수
| 제품 모델 | 단위 | MDH50 | MDH50A | MDH65S |
| 작업대 크기 (L*W) | mm | 500X500 | 500X500 | 630X630 |
| 팔레트 수 | 2 | 싱글 테이블 | 2 | |
| 테이블 유형 | IT 옵션:BRT | |||
| 테이블 인덱싱 | IT(1° X360°) BRT(0.001° X360°) |
|||
| 테이블 인덱싱 시간 | 에스 | 1.7(90°) | ||
| 팔레트 교환 시간 | 에스 | 6 | - | 6 |
| 최대테이블로드 | 킬로그램 | 800 | ||
| X/Y/Z축 이동 | mm | 780/750/800 | ||
| X/Y/Z 축 가이드 방식 | 선형 롤러 가이드웨이 | |||
| 테이블 표면에서 스핀들 중심까지의 거리 | mm | 80-830 | ||
| 스핀들 노즈에서 테이블까지의 거리 | mm | 150-950 | ||
| X/Y/Z 축의 급이송 | m/min | 54 | ||
| 절삭 이송 속도 | 1-20000 | |||
| 스핀들 테이퍼 | 50번 (7:24) | |||
| 최대 스핀들 속도 | rpm | 8000(모터스핀들) 옵션:12000(모터 스핀들) 옵션:6000(기어박스) |
||
| 스핀들 모터 동력 (연속/30분) |
크 | 8000rpm:18.5/22 12000rpm:25/30 6000rpm:22/26 |
||
| 공구 매거진 용량 | 티 | 40(옵션:60/80/120) | ||
| 공구 생크 유형 | BT50 | |||
| 최대도구 길이 | mm | 500 | ||
| 최대도구 무게 | 킬로그램 | 25 | ||
| 최대도구 직경(oadjacenttools 포함) | mm | Ø115(Ø270) | ||
| 공구 교환 시간(TT) | 2 | |||
| X/Y/Z 축 위치 정확도 | 0.008 | |||
| X/Y/Z 축 반복 정확도 | 0.005 | |||
| CNC 컨트롤러 | 화낙 3리 | |||
| 기계 치수(LXWXH) | mm | 4891X3200X3125 | 4190X3200X3125 | 4891X3200X3125 |
| 기계 무게 | 킬로그램 | 15000 | 14000 | 15000 |
포장 및 배송
제품 하이라이트
MDH65S 중국 더블 팔레트 수평 머시닝 센터 고속 FANUC 기계 상세 이미지 표준 구성 선택적 구성 • 2단 내부 전송 스핀들 •BRT CNC 턴테이블 • 스크류 중공 냉각 시스템 • 분무 냉각 •자동 공구 교환 시스템 •고압 냉각 장치 • 스크류 칩 컨베이어(양면) • 스핀들 냉각 장치 •자동윤활시스템(스핀들) • 전기 캐비닛 자동 온도 조절 장치 • 엄밀한 태핑 • 리프팅 칩 컨베이어 •전기 캐비닛 열교환기 •격자 자 • 스핀들 냉각 장치 •M30 자동 전원 차단 장치 •밀폐된 보호 커버 • RS-232 데이터 전송 시스템 ...
