헤비 듀티 수평 CNC 머시닝 MDH65 더블 팔레트
제품 세부 정보
| 상품명: | MDH65 더블 팔레트 수평형 머시닝 센터 | 작업대 크기: | 630×630mm |
|---|---|---|---|
| 팔레트 수: | 2 | 최대 테이블 부하: | 1300kg |
| 테이블 표면에서 스핀들 중심까지의 거리: | 80-980mm | 스핀들 노즈에서 테이블까지의 거리: | 200~1100mm |
| X/Y/Z 여행: | 1050/900/900mm | L×W×H: | 5145*3342*3355mm |
| 강조하다 |
MDH65 수평 CNC 가공,더블 팔레트 수평 CNC 가공 |
||
제품 설명

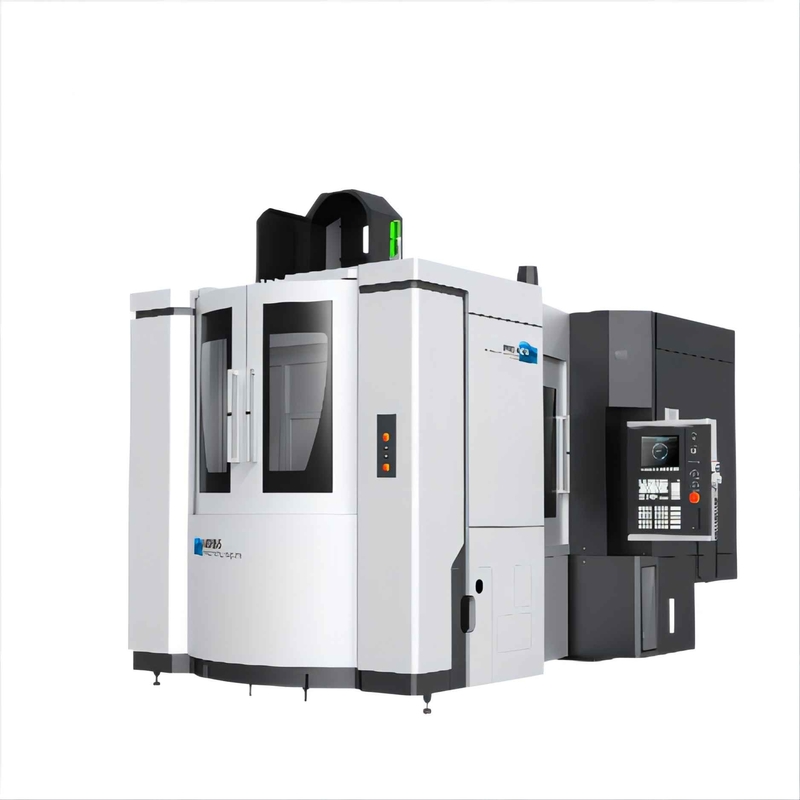

MDH65 중국 기계 헤비 듀티 더블 팔레트 수평 머시닝 센터
제품 특징

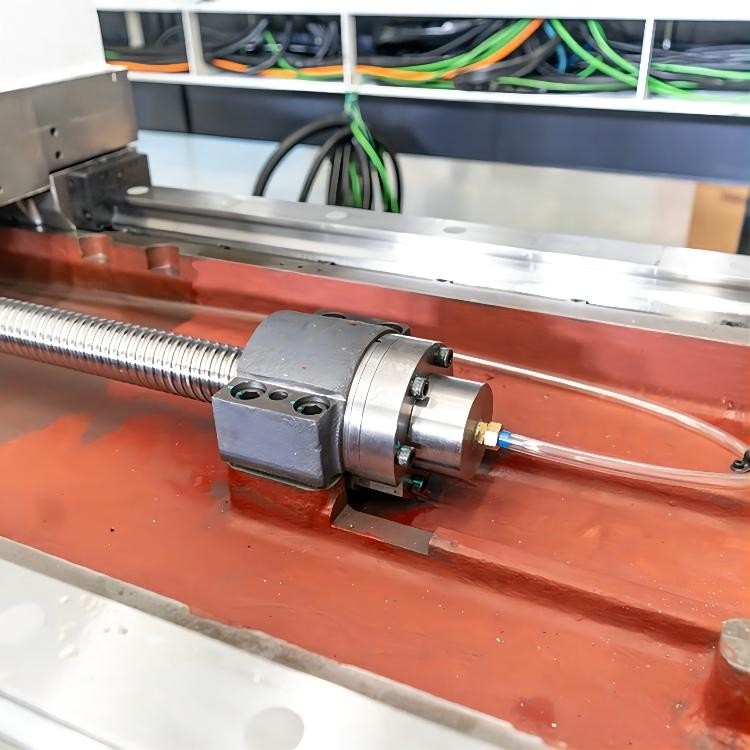

(1) 고정밀 - 공작 기계의 X, Y 및 Z 좌표 나사는 모두 첨단 중공 냉각 기술을 채택하여 공작 기계 가공 과정에서 열 변형을 효과적으로 제어하고 공작 기계의 가공 정확도를 향상시킵니다.또한 공작 기계에는 온도 보상 기능이 있습니다.온도센서는 기계 본체의 주요 위치에 설치되며, CNC 시스템의 좌표 위치를 분석하고 보상하여 공작 기계의 정밀도를 구현합니다.

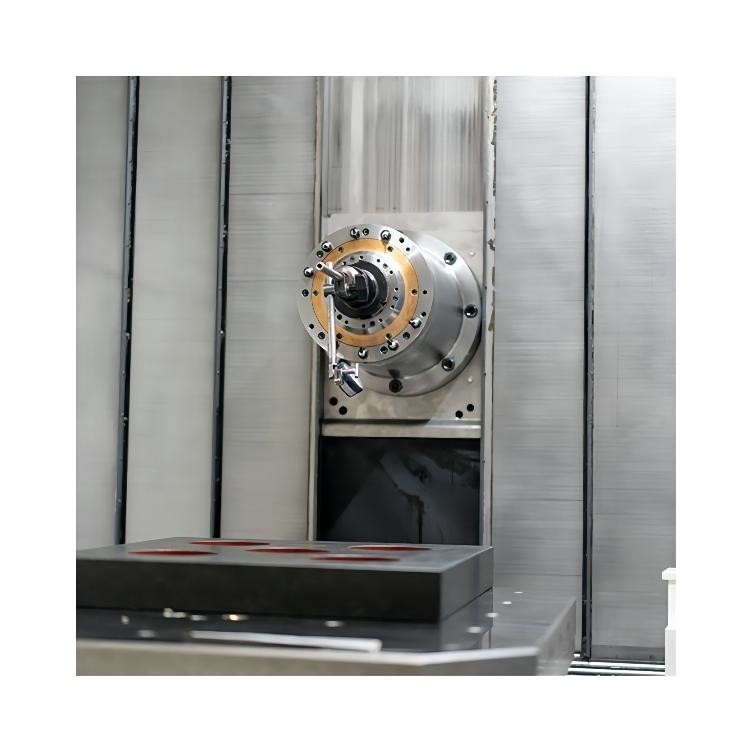

(2) 고속 -- 기계 스핀들은 최대 속도가 12000rpm이고 내부 2단 속도 변경이 가능한 전동 스핀들 구조를 채택하여 저속 절삭 및 고속 가공의 요구 사항을 충족할 수 있습니다.X, Y, Z 3 좌표 가이드는 최대 60m/min의 빠른 이동 속도를 가진 고강성 선형 롤링 가이드를 사용합니다.기계는 연결 도구 교환 메커니즘을 채택합니다(도구 교환 시간: 2초).위의 매개 변수는 국내 최고의 수준과 국제 선진 수준에 있습니다.
(3) 높은 강성 - 공작 기계의 주요 부분은 모두 수지 모래 주조로 만들어졌으며 베드 본체는 일체형 주물이며 기둥, 슬라이드 테이블 및 작업대가 이동합니다.교환 테이블과 나이프 보관 매니퓰레이터는 공작 기계의 전체 강성을 보장하기 위해 베드 본체에 고정됩니다.또한 설계과정에서 유한요소해석을 통해 공작기계의 구조를 보다 합리적으로 만들었습니다.
| 표준 구성 | 선택적 구성 |
| • 2단 내부 전송 스핀들 | •BRT CNC 턴테이블 |
| • 스크류 중공 냉각 시스템 | • 분무 냉각 |
| •자동 공구 교환 시스템 | •고압 냉각 장치 |
| • 스크류 칩 컨베이어(양면) | • 스핀들 냉각 장치 |
| •자동윤활시스템(스핀들) | • 전기 캐비닛 자동 온도 조절 장치 |
| • 엄밀한 태핑 | • 리프팅 칩 컨베이어 |
| •전기 캐비닛 열교환기 | •격자 자 |
| • 스핀들 냉각 장치 | •M30 자동 전원 차단 장치 |
| •밀폐된 보호 커버 | |
| • RS-232 데이터 전송 시스템 |
주요 기술적인 모수
| 제품 모델 | 단위 | MDH65 | MDH65A | MDH80S |
| 작업대 크기 (L*W) | mm | 630X630 | 630X630 | 800X800 |
| 팔레트 수 | 2 | 싱글 테이블 | 2 | |
| 테이블 유형 | IT 옵션:BRT | |||
| 테이블 인덱싱 | IT(1° X360°) BRT(0.001° X360°) |
|||
| 테이블 인덱싱 시간 | 에스 | 1.7(90°) | ||
| 팔레트 교환 시간 | 에스 | 12 | — | 12 |
| 최대테이블로드 | 킬로그램 | 1300 | ||
| X/Y/Z축 이동 | mm | 1050/900/900 | 1050/900/800 | |
| X/Y/Z 축 가이드 방식 | 선형 롤러 가이드웨이 | |||
| 테이블 표면에서 스핀들 중심까지의 거리 | mm | 80-980 | ||
| 스핀들 노즈에서 테이블까지의 거리 | mm | 200-1100 | 300-1100 | |
| X/Y/Z 축의 급이송 | m/min | 54 | ||
| 절삭 이송 속도 | 1-20000 | |||
| 스핀들 테이퍼 | 50번 (7:24) | |||
| 최대 스핀들 속도 | rpm | 8000(모터스핀들) 옵션:12000(모터 스핀들) 옵션:6000(기어박스) |
||
| 스핀들 모터 동력 (연속/30분) |
크 | 8000rpm:18.5/22 12000rpm:25/30 6000rpm:22/26 |
||
| 공구 매거진 용량 | 티 | 40(옵션:60/80/120) | ||
| 공구 생크 유형 | BT50 | |||
| 최대도구 길이 | mm | 500 | ||
| 최대도구 무게 | 킬로그램 | 25 | ||
| 최대도구 직경(oadjacenttools 포함) | mm | Ø115(Ø270) | ||
| 공구 교환 시간(TT) | 2 | |||
| X/Y/Z 축 위치 정확도 | 0.01 | |||
| X/Y/Z 축 반복 정확도 | 0.006 | |||
| CNC 컨트롤러 | 화낙 3리 | |||
| 기계 치수(LXWXH) | mm | 5145X3342X3355 | 5100X3342X3350 | 5145X3342X3350 |
| 기계 무게 | 킬로그램 | 18000 | 16500 | 18000 |
공작물 샘플
