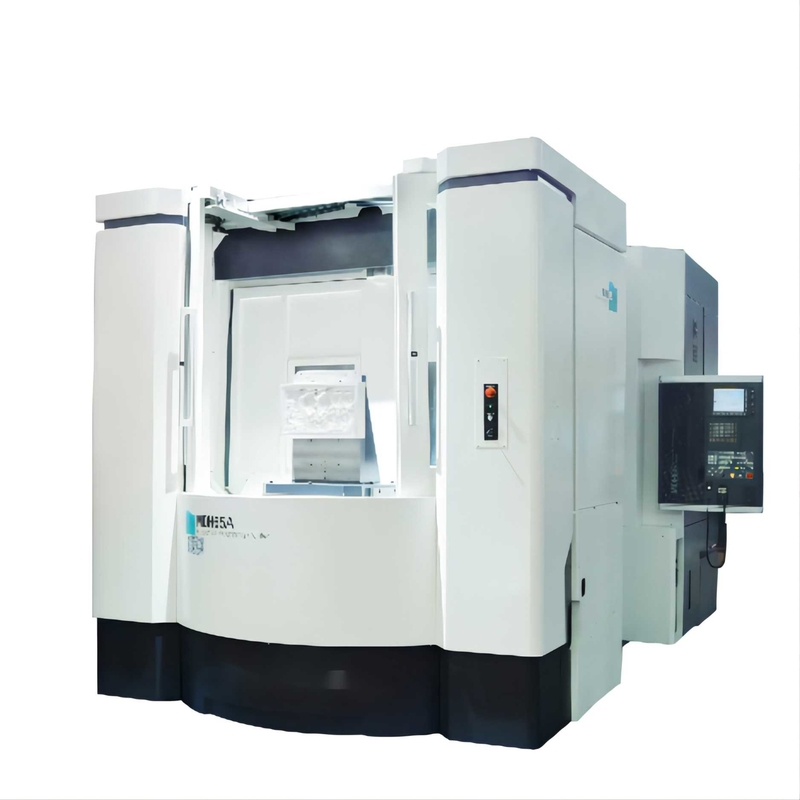

고속 수평한 머시닝 센터 630 x 630mm MDH65A 단일 테이블
제품 세부 정보
| 상품명: | MDH65A 싱글 테이블 수평형 머시닝 센터 | 작업대 크기: | 630×630mm |
|---|---|---|---|
| 팔레트 수: | 싱글 테이블 | 최대 테이블 부하: | 1300kg |
| 테이블 표면에서 스핀들 중심까지의 거리: | 80-980mm | 스핀들 노즈에서 테이블까지의 거리: | 200~1100mm |
| X/Y/Z 여행: | 1050/900/900mm | L×W×H: | 5100*3342*3350mm |
| 강조하다 |
MDH65A 수평 머시닝 센터,630 X 630mm 수평 머시닝 센터,MDH65A 고속 머시닝 센터 |
||
제품 설명
MDH65A 고정밀 고속 싱글 테이블 수평형 머시닝 센터
제품 특징
높은 정밀도
고속
높은 강성
| 표준 구성 | 선택적 구성 |
| • 2단 내부 전송 스핀들 | •BRT CNC 턴테이블 |
| • 스크류 중공 냉각 시스템 | • 분무 냉각 |
| •자동 공구 교환 시스템 | •고압 냉각 장치 |
| • 스크류 칩 컨베이어(양면) | • 스핀들 냉각 장치 |
| •자동윤활시스템(스핀들) | • 전기 캐비닛 자동 온도 조절 장치 |
| • 엄밀한 태핑 | • 리프팅 칩 컨베이어 |
| •전기 캐비닛 열교환기 | •격자 자 |
| • 스핀들 냉각 장치 | •M30 자동 전원 차단 장치 |
| •밀폐된 보호 커버 | |
| • RS-232 데이터 전송 시스템 |
주요 기술적인 모수
| 제품 모델 | 단위 | MDH65 | MDH65A | MDH80S |
| 작업대 크기 (L*W) | mm | 630X630 | 630X630 | 800X800 |
| 팔레트 수 | 2 | 싱글 테이블 | 2 | |
| 테이블 유형 | IT 옵션:BRT | |||
| 테이블 인덱싱 | IT(1° X360°) BRT(0.001° X360°) |
|||
| 테이블 인덱싱 시간 | 에스 | 1.7(90°) | ||
| 팔레트 교환 시간 | 에스 | 12 | — | 12 |
| 최대테이블로드 | 킬로그램 | 1300 | ||
| X/Y/Z축 이동 | mm | 1050/900/900 | 1050/900/800 | |
| X/Y/Z 축 가이드 방식 | 선형 롤러 가이드웨이 | |||
| 테이블 표면에서 스핀들 중심까지의 거리 | mm | 80-980 | ||
| 스핀들 노즈에서 테이블까지의 거리 | mm | 200-1100 | 300-1100 | |
| X/Y/Z 축의 급이송 | m/min | 54 | ||
| 절삭 이송 속도 | 1-20000 | |||
| 스핀들 테이퍼 | 50번 (7:24) | |||
| 최대 스핀들 속도 | rpm | 8000(모터스핀들) 옵션:12000(모터 스핀들) 옵션:6000(기어박스) |
||
| 스핀들 모터 동력 (연속/30분) |
크 | 8000rpm:18.5/22 12000rpm:25/30 6000rpm:22/26 |
||
| 공구 매거진 용량 | 티 | 40(옵션:60/80/120) | ||
| 공구 생크 유형 | BT50 | |||
| 최대도구 길이 | mm | 500 | ||
| 최대도구 무게 | 킬로그램 | 25 | ||
| 최대도구 직경(oadjacenttools 포함) | mm | Ø115(Ø270) | ||
| 공구 교환 시간(TT) | 2 | |||
| X/Y/Z 축 위치 정확도 | 0.01 | |||
| X/Y/Z 축 반복 정확도 | 0.006 | |||
| CNC 컨트롤러 | 화낙 3리 | |||
| 기계 치수(LXWXH) | mm | 5145X3342X3355 | 5100X3342X3350 | 5145X3342X3350 |
| 기계 무게 | 킬로그램 | 18000 | 16500 | 18000 |
공작물 샘플
제품 하이라이트
MDH65A 고정밀 고속 싱글 테이블 수평형 머시닝 센터 제품 특징 높은 정밀도 공작 기계의 X, Y 및 Z 좌표 나사는 모두 고급 중공 냉각 기술을 채택하여 공작 기계의 가공 이동 중 열 및 변형 문제를 효과적으로 제어하고 공작 기계의 가공 정확도를 향상시킵니다.또한 공작기계는 온도보상 기능이 있으며 기계 본체의 주요 위치에 온도 감지 요소가 장착되어 있어 수치 제어 시스템에 의해 좌표의 위치를 분석하고 보상하여 공작 기계의 고정밀을 실현합니다. 고속 공작 기계 스핀들은 최대 속도 12000rpm과 내부 2단 변속기를 갖춘 전...
