원래 장소:
중국
인증:
ISO certification
모델 번호:
MDH80S

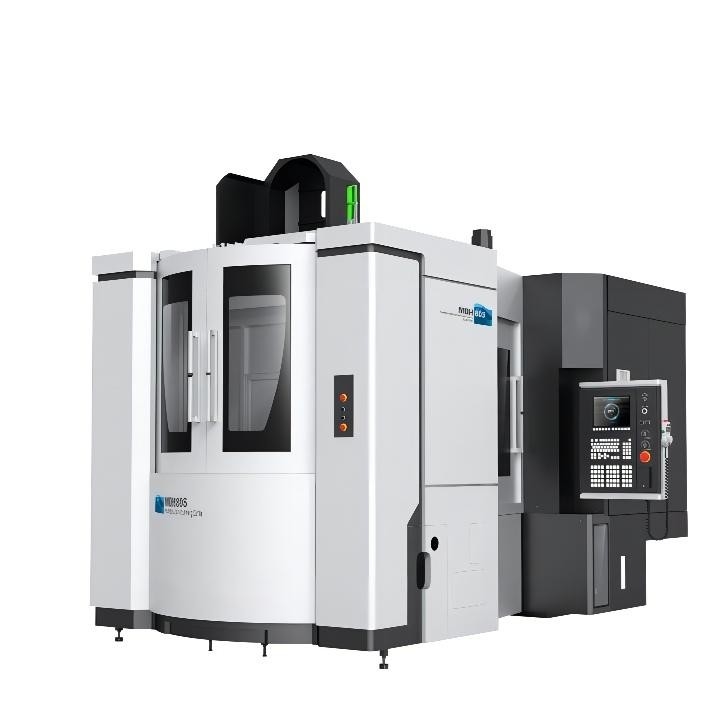

MDH80S 자동 머시닝 센터 고속 더블 팔레트 수평 머시닝 센터
제품 프레젠테이션
MDH 시리즈 수평형 머시닝 센터는 당사에서 개발 생산한 고효율, 정밀 수평형 머시닝 센터입니다.부품, 본체 부품, 쉘 부품, 특수 형상 부품 가공에 널리 사용되며 부품을 클램핑할 수 있습니다. 4면 밀링, 보링, 드릴링, 익스팬딩, 리밍 및 태핑의 다단계 프로세스를 자동으로 완료합니다.
| 표준 구성 | 선택적 구성 |
| • 2단 내부 전송 스핀들 | •BRT CNC 턴테이블 |
| • 스크류 중공 냉각 시스템 | • 분무 냉각 |
| •자동 공구 교환 시스템 | •고압 냉각 장치 |
| • 스크류 칩 컨베이어(양면) | • 스핀들 냉각 장치 |
| •자동윤활시스템(스핀들) | • 전기 캐비닛 자동 온도 조절 장치 |
| • 엄밀한 태핑 | • 리프팅 칩 컨베이어 |
| •전기 캐비닛 열교환기 | •격자 자 |
| • 스핀들 냉각 장치 | •M30 자동 전원 차단 장치 |
| •밀폐된 보호 커버 | |
| • RS-232 데이터 전송 시스템 |
주요 기술적인 모수
| 제품 모델 | 단위 | MDH65 | MDH65A | MDH80S |
| 작업대 크기 (L*W) | mm | 630X630 | 630X630 | 800X800 |
| 팔레트 수 | 2 | 싱글 테이블 | 2 | |
| 테이블 유형 | IT 옵션:BRT | |||
| 테이블 인덱싱 | IT(1° X360°) BRT(0.001° X360°) |
|||
| 테이블 인덱싱 시간 | 에스 | 1.7(90°) | ||
| 팔레트 교환 시간 | 에스 | 12 | — | 12 |
| 최대테이블로드 | 킬로그램 | 1300 | ||
| X/Y/Z축 이동 | mm | 1050/900/900 | 1050/900/800 | |
| X/Y/Z 축 가이드 방식 | 선형 롤러 가이드웨이 | |||
| 테이블 표면에서 스핀들 중심까지의 거리 | mm | 80-980 | ||
| 스핀들 노즈에서 테이블까지의 거리 | mm | 200-1100 | 300-1100 | |
| X/Y/Z 축의 급이송 | m/min | 54 | ||
| 절삭 이송 속도 | 1-20000 | |||
| 스핀들 테이퍼 | 50번 (7:24) | |||
| 최대 스핀들 속도 | rpm | 8000(모터스핀들) 옵션:12000(모터 스핀들) 옵션:6000(기어박스) |
||
| 스핀들 모터 동력 (연속/30분) |
크 | 8000rpm:18.5/22 12000rpm:25/30 6000rpm:22/26 |
||
| 공구 매거진 용량 | 티 | 40(옵션:60/80/120) | ||
| 공구 생크 유형 | BT50 | |||
| 최대도구 길이 | mm | 500 | ||
| 최대도구 무게 | 킬로그램 | 25 | ||
| 최대도구 직경(oadjacenttools 포함) | mm | Ø115(Ø270) | ||
| 공구 교환 시간(TT) | 2 | |||
| X/Y/Z 축 위치 정확도 | 0.01 | |||
| X/Y/Z 축 반복 정확도 | 0.006 | |||
| CNC 컨트롤러 | 화낙 3리 | |||
| 기계 치수(LXWXH) | mm | 5145X3342X3355 | 5100X3342X3350 | 5145X3342X3350 |
| 기계 무게 | 킬로그램 | 18000 | 16500 | 18000 |
제품 특징
(1) 고정밀 - 공작 기계의 X, Y 및 Z 좌표 나사는 모두 첨단 중공 냉각 기술을 채택하여 공작 기계 가공 과정에서 열 변형을 효과적으로 제어하고 공작 기계의 가공 정확도를 향상시킵니다.또한 공작 기계에는 온도 보상 기능이 있습니다.온도센서는 기계 본체의 주요 위치에 설치되며, CNC 시스템의 좌표 위치를 분석하고 보상하여 공작 기계의 정밀도를 구현합니다.
(2) 고속 -- 기계 스핀들은 최대 속도가 12000rpm이고 내부 2단 속도 변경이 가능한 전동 스핀들 구조를 채택하여 저속 절삭 및 고속 가공의 요구 사항을 충족할 수 있습니다.X, Y, Z 3 좌표 가이드는 최대 60m/min의 빠른 이동 속도를 가진 고강성 선형 롤링 가이드를 사용합니다.기계는 연결 도구 교환 메커니즘을 채택합니다(도구 교환 시간: 2초).위의 매개 변수는 국내 최고의 수준과 국제 선진 수준에 있습니다.
(3) 높은 강성 - 공작 기계의 주요 부분은 모두 수지 모래 주조로 만들어졌으며 베드 본체는 일체형 주물이며 기둥, 슬라이드 테이블 및 작업대가 이동합니다.교환 테이블과 나이프 보관 매니퓰레이터는 공작 기계의 전체 강성을 보장하기 위해 베드 본체에 고정됩니다.또한 설계과정에서 유한요소해석을 통해 공작기계의 구조를 보다 합리적으로 만들었습니다.
전시회
자주하는 질문
1. 우리는 L/C 또는 다른 사람에 의해 지불할 수 있습니까?
예, T/T, L/C 등으로 지불할 수 있습니다.
2. 지불 조건은 무엇입니까?
계약 후 30% 계약금, 선적 전에 70% 지불, Meanwhite 그것은 귀하의 상황에 따라 논의될 수 있습니다.
3. 배달 시간은 어떻게 됩니까?
배송은 구성이 다른 여러 기계에 따라 다릅니다.재고 여부를 확인하려면 당사에 문의하십시오.
4. CE 인증서가 있습니까?
예, 우리는 CE 인증을 받았으며 기계 품질이 보장됩니다.
5. 보증 기간은 어떻게 됩니까?
보증 기간은 일반적으로 B/L 날짜 이후 12개월입니다.보증기간 중에는 파손되기 쉬운 교환부품(EXW)을 무상으로 제공해드립니다.
6. 우리 회사에 서비스 엔지니어를 보낼 수 있습니까?
기계가 목적지에 도착하면 구매자의 일정에 따라 기계를 설치하기 위해 서비스 엔지니어를 적시에 보내고 구매자는 모든 비용을 부담해야 합니다.
