HDAL-50 수평 CNC 밀링 머신 센터 800kg 높은 안정성
제품 세부 정보
| 상품명: | 수평형 머시닝 센터 HDAL-50 | 작업대 크기: | 500×500mm |
|---|---|---|---|
| T-슬롯(숫자*너비* 중심 거리): | 5x18x100mm | 최대 테이블 부하: | 800kg |
| 테이블 표면에서 스핀들 중심까지의 거리: | 50-700mm | 스핀들 노즈에서 테이블까지의 거리: | 120~770mm |
| X/Y/Z 여행: | 700/650/650mm | L×W×H: | 3737*3642*3155mm |
| 강조하다 |
HDAL-50 수평 CNC 밀링 머신,800kg 수평 CNC 밀링 머신,HDAL-50 CNC 밀링 센터 |
||
제품 설명
수평 cnc 밀링 머신 HDAL-50 수평 머시닝 센터 가격 중국
제품 프레젠테이션

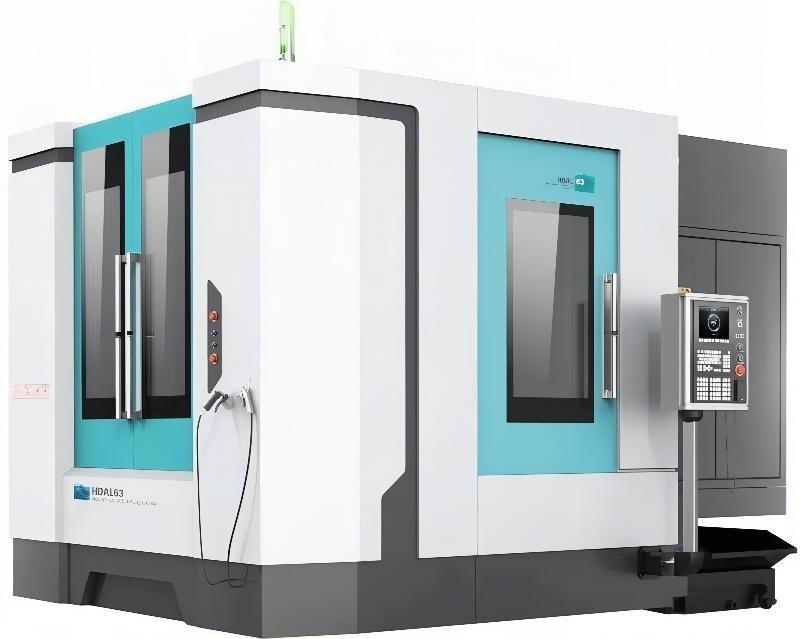

HDAL 시리즈 수평형 머시닝 센터는 국제 수준의 수평형 머시닝 센터입니다.고유한 고속 선형 롤링 가이드 레일 쌍 설계는 자동차, 금형 및 기계 제조 산업의 상자 부품, 쉘 부품 및 디스크 부품 가공에 널리 사용됩니다.클램핑 후 부품은 고정밀, 높은 자동화, 높은 신뢰성, 높은 수준의 기계 및 전기 통합, 간단한 조작으로 철, 강철, 드릴링, 확장, 머리핀, 태핑 및 기타 다중 작업 시퀀스 처리를 완료 할 수 있습니다. 전체 모양은 아름답고 관대합니다.기계에는 자동 공구 교환 시스템(ATC), 자동 윤활 시스템, 냉각 시스템 및 통합 보호 커버가 있는 휴대용 수동 조작 장치(MPG)가 장착되어 있습니다.
제품 특징
1. 높은 안정성: 기계 기초, 기둥, 스핀들 상자, 교차 슬라이드 테이블, 작업대 및 기타 기본 부품은 모두 고강도 주철, 안정적인 조직, 영구 품질 보증으로 만들어집니다.공작 기계 주물의 구조는 공작 기계 역학 및 유한 요소 해석으로 해석되며 보강재 구조는 합리적으로 일치하여 기초 부품의 높은 강성을 보장합니다.넓고 견고한 기계 베이스, 포털 컬럼, 전 하중 지지 크로스 슬라이드 테이블은 가공 중 무거운 하중 용량을 보장할 수 있습니다.인덱싱 테이블은 고정밀 마우스 치아 위치 지정을 채택합니다.슬라이딩 가이드 레일은 공작 기계의 높은 강성을 보장합니다.
2. 대구경 고정밀 볼스크류
(1) 3축 볼 나사는 온도 상승의 신장을 줄이기 위해 미리 늘어납니다.사전 스트레칭 후 볼 나사는 전달 강성을 크게 높이고 빠른 움직임으로 인한 열 변형의 영향을 제거하여 공작 기계의 위치 정확도와 반복 위치 정확도를 보장합니다.
(2) 볼스크류와 서보모터가 플렉시블 커플링으로 직접 연결되어 고효율, 작은 백갭.

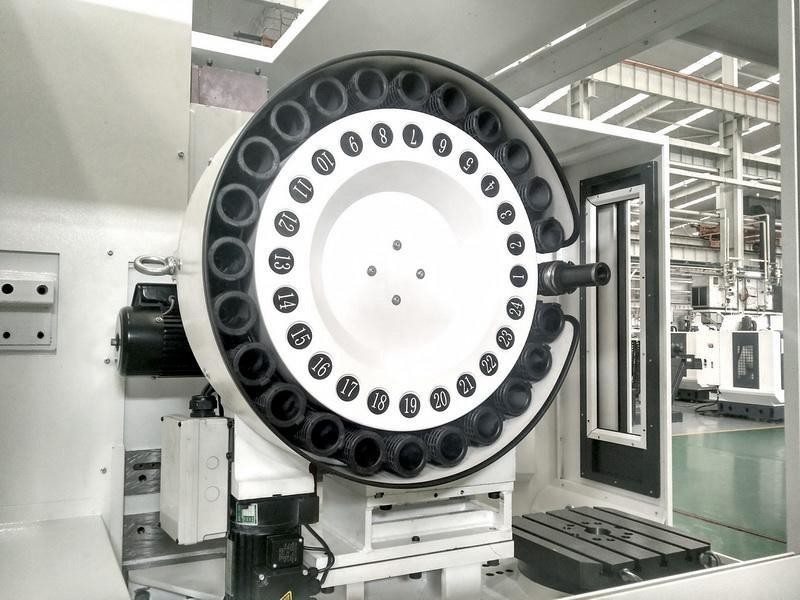

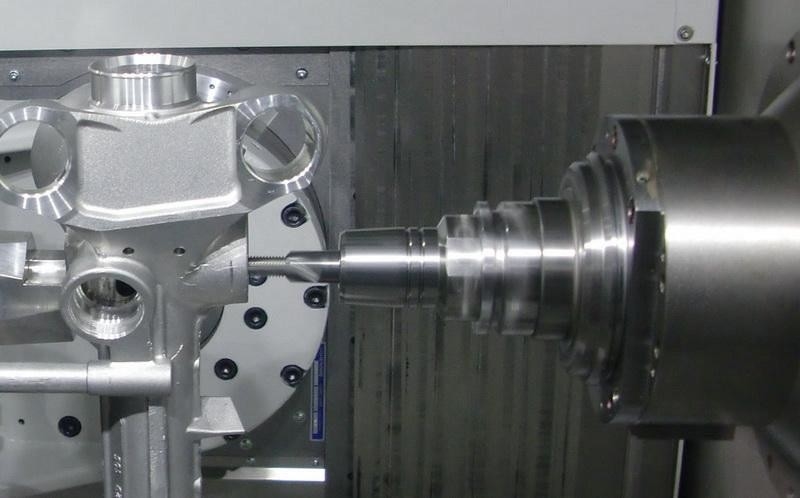

3. 고정밀 스핀들/공구 라이브러리: 정밀 등급 베벨 볼 베어링 지지대를 사용하여 공작물 절단의 고강도 및 높은 안정성을 보장하는 고정밀 설계.스핀들은 높은 토크 기어 드라이브를 채택합니다.빠른 자동 공구 교환 암 유형 공구 라이브러리

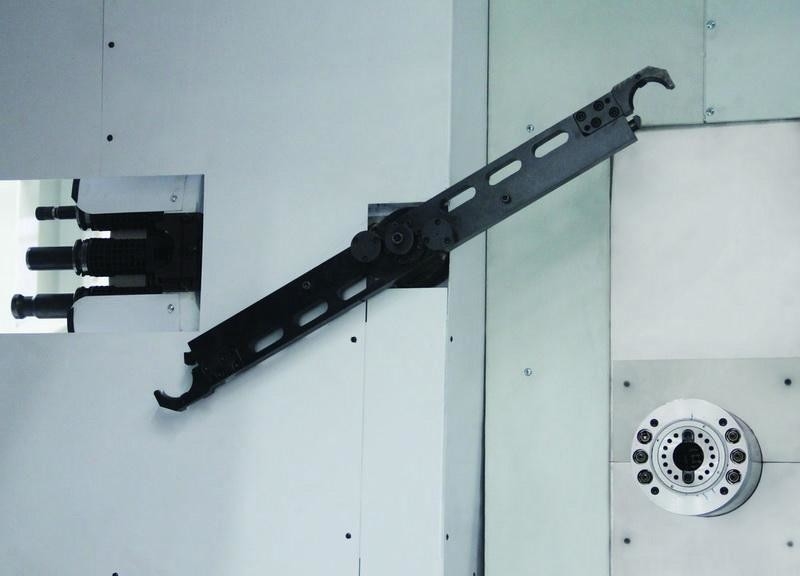

(1) 더블 암 자동 도구 교환 암 및 CAM 도구 교환 기계, 빠르고 안정적인;
(2) 칼 라이브러리는 칼을 선택하기 위해 양방향 최단 경로를 채택하여 빠르고 편리합니다.
4. 수치 제어 시스템: 소프트웨어에는 풍부한 기능, 강력한 기능이 있으며 수치 제어 시스템에는 공작물/공구 측정 인터페이스, 표준 RS-232 인터페이스가 장착될 수 있습니다.기계는 메카트로닉스, 조밀한 구조, 작은 직업 영역, 쉬운 설치, 디버깅 및 작동을 실현했습니다.
5. 전기: 전기 상자의 배선은 CE 안전 사양에 따라 작동할 때 제어 시스템이 외부 간섭의 영향을 받지 않도록 합니다.열교환기를 사용하여 전기 상자의 뜨거운 공기가 빠르게 배출되어 상자의 일정한 온도를 유지하여 제어 시스템이 오랫동안 안정적으로 작동 할 수 있습니다.
주요 기술적인 모수
| 주요 기술 사양 | 단위 | HDAL-50 | HDAL-63 |
| 작업대 크기(LXW) | mm | 500X500 | 630X630 |
| T-슬롯(숫자*너비* 중심 거리) | mm | 5X18X100 | 5X18X125 |
| 테이블 유형 | IT 로타리 테이블 | IT 로타리 테이블 | |
| 최대테이블로드 | 킬로그램 | 800 | 1300 |
| X/Y/Z축 이동 | mm | 700/650/650 | 900/800/800 |
| 테이블 표면에서 스핀들 중심까지의 거리 | mm | 50-700 | 50-850 |
| 스핀들 노즈에서 테이블까지의 거리 | mm | 120 -770 | 200 -1000 |
| X/Y/Z 가이드 방식 | 선형 가이드웨이 | 선형 가이드웨이 | |
| X/Y/Z 절단 이송 | mm/분 | 1 -10000 | 1 -10000 |
| X/Y/Z축 급이송 | m/min | 36/30/36 | 36/30/36 |
| 최대 스핀들 속도 | r/min | 6000 | 4000 |
| 스핀들 테이퍼 | 40번(7:24) | 50번(7:24) | |
| 스핀들 모터 동력 | 크 | 11/15 | 15/18.5 |
| 공구 매거진 용량v/생크 유형 | 24 | 24 | |
| 도구 자루 및 고정 손잡이 유형 | BT40-45° | BT50-45° | |
| 최대 공구 무게 | 킬로그램 | 8 | 18 |
| 최대 공구 직경 | mm | Ø75/Ø150 (인접 비어 있음) | Ø110/Ø220 (인접 비어 있음) |
| 최대 공구 길이 | mm | 300 | 400 |
| 공구 교환 시간(TT) | 에스 | 4 | 5 |
| 위치 정확도(X/Y/Z) | mm | 0.014/0.014/0.014 | 0.018/0.014/0.014 |
| 반복정도(X/Y/Z) | mm | 0.006/0.006/0.006 | 0.007/0.006/0.006 |
| 기계 치수(L*W*H) | mm | 3737X3642X3155 | 3880X3675X3120 |
| 기계 무게 | 킬로그램 | 8500 | 11500 |
제품 하이라이트
수평 cnc 밀링 머신 HDAL-50 수평 머시닝 센터 가격 중국 제품 프레젠테이션 HDAL 시리즈 수평형 머시닝 센터는 국제 수준의 수평형 머시닝 센터입니다.고유한 고속 선형 롤링 가이드 레일 쌍 설계는 자동차, 금형 및 기계 제조 산업의 상자 부품, 쉘 부품 및 디스크 부품 가공에 널리 사용됩니다.클램핑 후 부품은 고정밀, 높은 자동화, 높은 신뢰성, 높은 수준의 기계 및 전기 통합, 간단한 조작으로 철, 강철, 드릴링, 확장, 머리핀, 태핑 및 기타 다중 작업 시퀀스 처리를 완료 할 수 있습니다. 전체 모양은 아름답고 관대합니...
