HDAL 63 수평형 머시닝 센터 밀링 머신 고정밀
제품 세부 정보
| 상품명: | HDAL-63 수평형 머시닝 센터 | 작업대 크기: | 630×630mm |
|---|---|---|---|
| T-슬롯(숫자*너비* 중심 거리): | 5x18x125mm | 최대 테이블 부하: | 1300kg |
| 테이블 표면에서 스핀들 중심까지의 거리: | 50-850mm | 스핀들 노즈에서 테이블까지의 거리: | 200~1000mm |
| X/Y/Z 여행: | 900/800/800mm | L×W×H: | 3880*3675*3120mm |
| 강조하다 |
수평 머시닝 센터 밀링 머신,고정밀 머시닝 센터 밀링 머신,HDAL 63 수평 밀링 센터 |
||
제품 설명

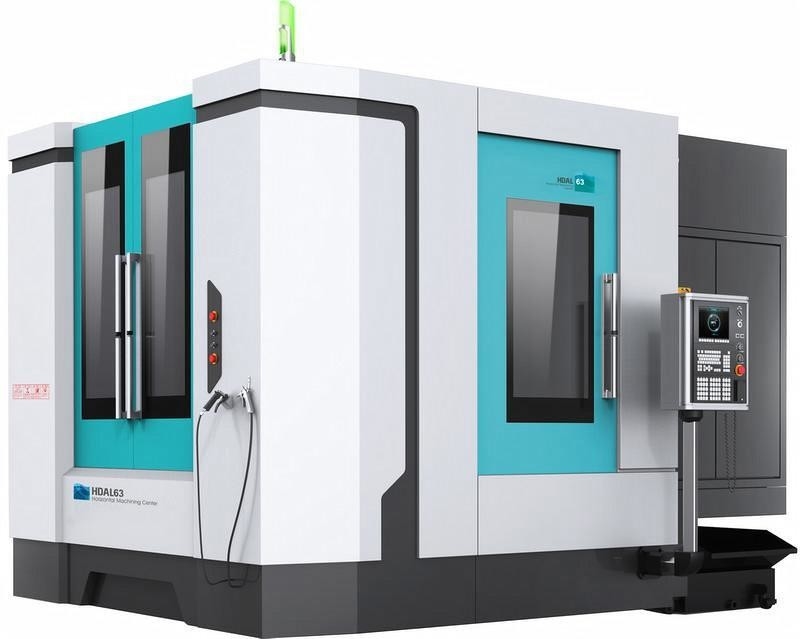

HDAL-63 머시닝 센터 저비용 수평 공구 교환 머시닝 센터 밀링 머신
제품 프레젠테이션
HDAL 시리즈 수평형 머시닝 센터는 국제 수준의 수평형 머시닝 센터입니다.고유한 고속 선형 롤링 가이드 레일 쌍 설계는 자동차, 금형 및 기계 제조 산업의 상자 부품, 쉘 부품 및 디스크 부품 가공에 널리 사용됩니다.클램핑 후 부품은 고정밀, 높은 자동화, 높은 신뢰성, 높은 수준의 기계 및 전기 통합, 간단한 조작으로 철, 강철, 드릴링, 확장, 머리핀, 태핑 및 기타 다중 작업 시퀀스 처리를 완료 할 수 있습니다. 전체 모양은 아름답고 관대합니다.기계에는 자동 공구 교환 시스템(ATC), 자동 윤활 시스템, 냉각 시스템 및 통합 보호 커버가 있는 휴대용 수동 조작 장치(MPG)가 장착되어 있습니다.
제품 특징

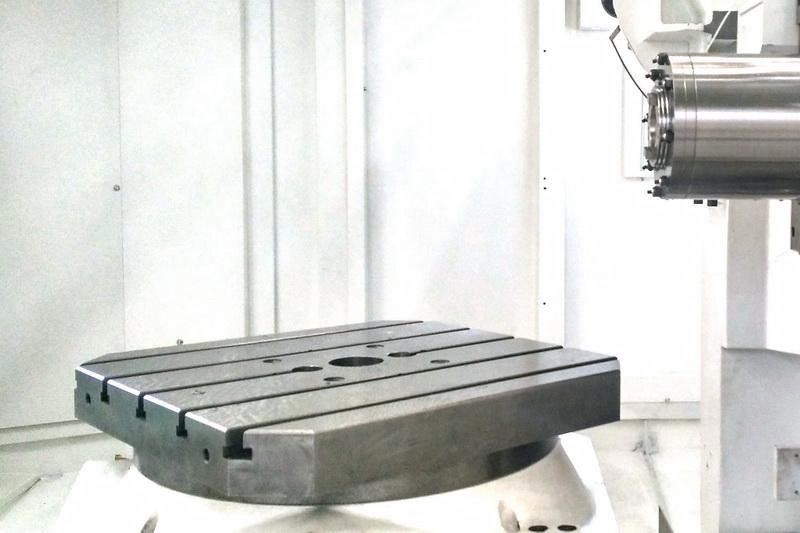

1. 높은 안정성: 기계 기초, 기둥, 스핀들 상자, 교차 슬라이드 테이블, 작업대 및 기타 기본 부품은 모두 고강도 주철, 안정적인 조직, 영구 품질 보증으로 만들어집니다.공작 기계 주물의 구조는 공작 기계 역학 및 유한 요소 해석으로 해석되며 보강재 구조는 합리적으로 일치하여 기초 부품의 높은 강성을 보장합니다.넓고 견고한 기계 베이스, 포털 컬럼, 전 하중 지지 크로스 슬라이드 테이블은 가공 중 무거운 하중 용량을 보장할 수 있습니다.인덱싱 테이블은 고정밀 마우스 치아 위치 지정을 채택합니다.슬라이딩 가이드 레일은 공작 기계의 높은 강성을 보장합니다.
2. 대구경 고정밀 볼스크류
(1) 3축 볼 나사는 온도 상승의 신장을 줄이기 위해 미리 늘어납니다.사전 스트레칭 후 볼 나사는 전달 강성을 크게 높이고 빠른 움직임으로 인한 열 변형의 영향을 제거하여 공작 기계의 위치 정확도와 반복 위치 정확도를 보장합니다.
(2) 볼스크류와 서보모터가 플렉시블 커플링으로 직접 연결되어 고효율, 작은 백갭.

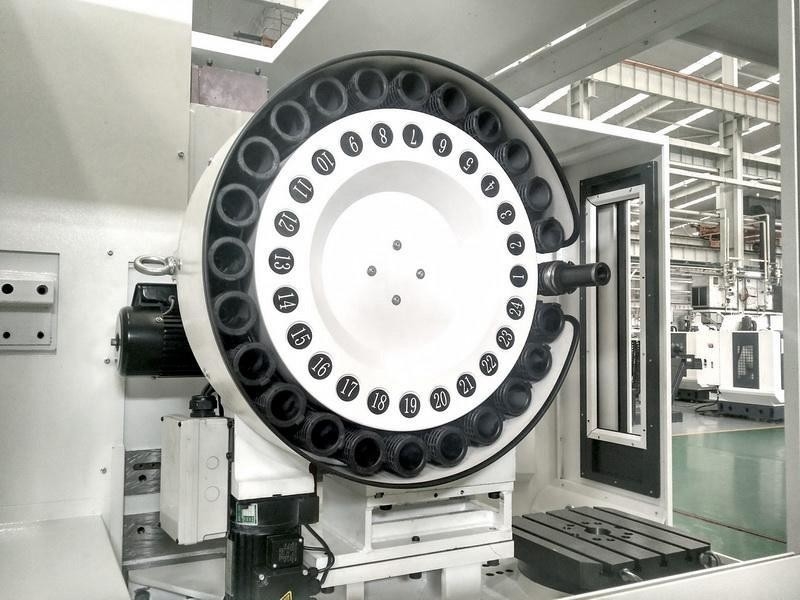

3. 고정밀 스핀들/공구 라이브러리: 정밀 등급 베벨 볼 베어링 지지대를 사용하여 공작물 절단의 고강도 및 높은 안정성을 보장하는 고정밀 설계.스핀들은 높은 토크 기어 드라이브를 채택합니다.빠른 자동 공구 교환 암 유형 공구 라이브러리

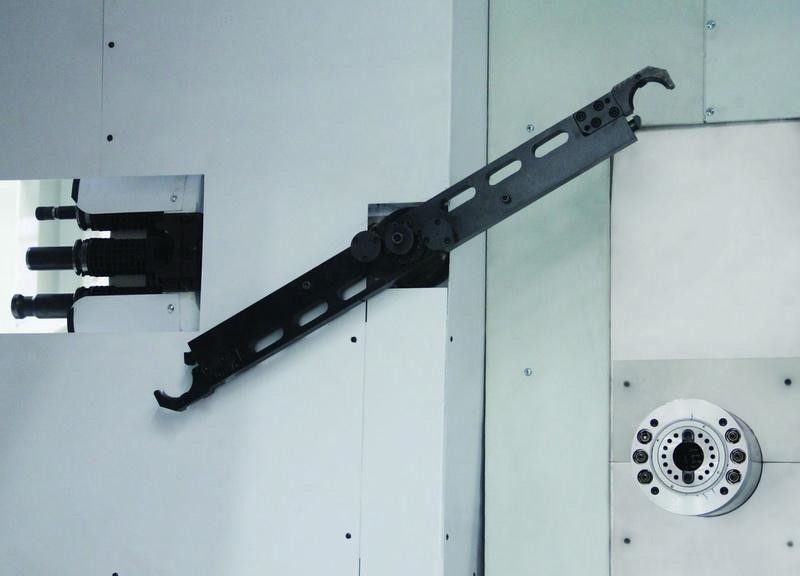

(1) 더블 암 자동 도구 교환 암 및 CAM 도구 교환 기계, 빠르고 안정적인;
(2) 칼 라이브러리는 칼을 선택하기 위해 양방향 최단 경로를 채택하여 빠르고 편리합니다.
4. 수치 제어 시스템: 소프트웨어에는 풍부한 기능, 강력한 기능이 있으며 수치 제어 시스템에는 공작물/공구 측정 인터페이스, 표준 RS-232 인터페이스가 장착될 수 있습니다.기계는 메카트로닉스, 조밀한 구조, 작은 직업 영역, 쉬운 설치, 디버깅 및 작동을 실현했습니다.
5. 전기: 전기 상자의 배선은 CE 안전 사양에 따라 작동할 때 제어 시스템이 외부 간섭의 영향을 받지 않도록 합니다.열교환기를 사용하여 전기 상자의 뜨거운 공기가 빠르게 배출되어 상자의 일정한 온도를 유지하여 제어 시스템이 오랫동안 안정적으로 작동 할 수 있습니다.
패키지 및 운송
주요 기술적인 모수
| 주요 기술 사양 | 단위 | HDAL-50 | HDAL-63 |
| 작업대 크기(LXW) | mm | 500X500 | 630X630 |
| T-슬롯(숫자*너비* 중심 거리) | mm | 5X18X100 | 5X18X125 |
| 테이블 유형 | IT 로타리 테이블 | IT 로타리 테이블 | |
| 최대테이블로드 | 킬로그램 | 800 | 1300 |
| X/Y/Z축 이동 | mm | 700/650/650 | 900/800/800 |
| 테이블 표면에서 스핀들 중심까지의 거리 | mm | 50-700 | 50-850 |
| 스핀들 노즈에서 테이블까지의 거리 | mm | 120 -770 | 200 -1000 |
| X/Y/Z 가이드 방식 | 선형 가이드웨이 | 선형 가이드웨이 | |
| X/Y/Z 절단 이송 | mm/분 | 1 -10000 | 1 -10000 |
| X/Y/Z축 급이송 | m/min | 36/30/36 | 36/30/36 |
| 최대 스핀들 속도 | r/min | 6000 | 4000 |
| 스핀들 테이퍼 | 40번(7:24) | 50번(7:24) | |
| 스핀들 모터 동력 | 크 | 11/15 | 15/18.5 |
| 공구 매거진 용량v/생크 유형 | 24 | 24 | |
| 도구 자루 및 고정 손잡이 유형 | BT40-45° | BT50-45° | |
| 최대 공구 무게 | 킬로그램 | 8 | 18 |
| 최대 공구 직경 | mm | Ø75/Ø150 (인접 비어 있음) | Ø110/Ø220 (인접 비어 있음) |
| 최대 공구 길이 | mm | 300 | 400 |
| 공구 교환 시간(TT) | 에스 | 4 | 5 |
| 위치 정확도(X/Y/Z) | mm | 0.014/0.014/0.014 | 0.018/0.014/0.014 |
| 반복정도(X/Y/Z) | mm | 0.006/0.006/0.006 | 0.007/0.006/0.006 |
| 기계 치수(L*W*H) | mm | 3737X3642X3155 | 3880X3675X3120 |
| 기계 무게 | 킬로그램 | 8500 | 11500 |
자주하는 질문
1: 가장 적합한 기계를 어떻게 선택할 수 있습니까?
A: 당신의 명세를 말하십시오, 우리는 당신을 위한 제일 모형을 선택해서 좋습니다, 또는 당신은 정확한 모형을 선택할 수 있습니다.
당신은 또한 저희에게 제품 그림을 보낼 수 있습니다, 우리는 당신을 위해 가장 적당한 기계를 선택할 것입니다.
2: 귀사의 주요 제품은 무엇입니까?
A: 우리는 CNC 선반 기계, CNC 밀링 머신, 수직 머시닝 센터, 선반 기계, 드릴링 머신, 방사형 드릴링 머신, 톱질 기계, 셰이퍼 기계, 기어 호빙 머신 등과 같은 모든 종류의 기계를 전문화했습니다.
3. 당신의 무역 조건은 무엇입니까?
A : FOB, CFR 및 CIF 모두 허용됩니다.
4: 지불 조건은 무엇입니까?
A: T/T, 주문 시 30% 초기 지불, 선적 전에 70% 잔액 지불;보자마자 돌이킬 수 없는 LC.
5: MOQ는 무엇입니까?
A: 1 세트.(일부 저가 기계만 1 세트 이상일 것입니다)
제품 하이라이트
HDAL-63 머시닝 센터 저비용 수평 공구 교환 머시닝 센터 밀링 머신 제품 프레젠테이션 HDAL 시리즈 수평형 머시닝 센터는 국제 수준의 수평형 머시닝 센터입니다.고유한 고속 선형 롤링 가이드 레일 쌍 설계는 자동차, 금형 및 기계 제조 산업의 상자 부품, 쉘 부품 및 디스크 부품 가공에 널리 사용됩니다.클램핑 후 부품은 고정밀, 높은 자동화, 높은 신뢰성, 높은 수준의 기계 및 전기 통합, 간단한 조작으로 철, 강철, 드릴링, 확장, 머리핀, 태핑 및 기타 다중 작업 시퀀스 처리를 완료 할 수 있습니다. 전체 모양은 아름답고 ...
