드릴링 미사일구조물 축융기 이동하는 광속 5.5kw 7.5kw TX20-2 TX20-3
제품 세부 정보
| 상품명: | TX20-2 TX20-3 이동 빔 갠트리 밀링 머신 | 가이드 레일의 중심 거리: | 700/800mm |
|---|---|---|---|
| 최대 가공 길이: | 3000-6000mm | 최대 가공 폭: | 1600-2000mm |
| 최대 가공 높이: | 1200/1500mm | 작업대 길이: | 3000-6000mm |
| 작업대 폭: | 1400/1600mm | 공작물의 최대 무게: | 6/7/8/9/10t |
| 작업대 이동 속도: | 30-4000 mm/min, 무단 조절 가능 | 주 모터 동력: | 5.5/7.5/11kw |
| 강조하다 |
11kw 갠트리 밀링 머신,7.5kw 갠트리 밀링 머신,이동 빔 갠트리 드릴링 머신 |
||
제품 설명

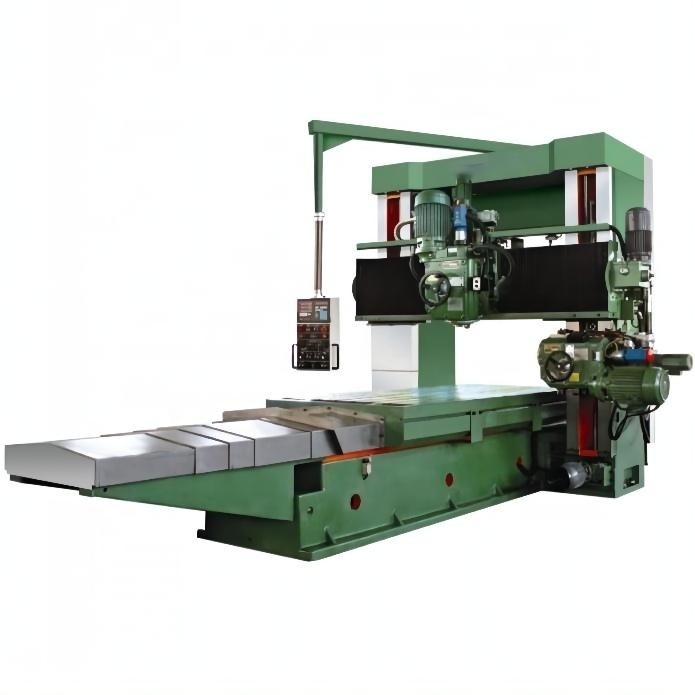

TX20-2 TX20-3 이동 빔 갠트리 밀링 머신 판매
1. TX20 시리즈 갠트리 이동 빔 밀링 머신은 철 금속, 비철 금속 및 고속 강 초경 공구의 일부 비금속 재료 공작물의 가공에 적합한 차세대 정밀 가공 공작 기계입니다.평면, 높고 낮은 표면, 경사면, 측면, 홈, 보링, 드릴링 및 밀링 가공의 기타 공정을 완료할 수 있습니다.
2. 모든 공작 기계는 당사에서 주조, 가공 및 조립됩니다.주물 재료는 HT250 고품질 주철로 열처리, 진동 및 주물 내부 응력을 제거하기 위한 2차 시간 처리로 처리되었습니다.베드, 기둥 및 빔 가이드 레일은 초음향 담금질 처리되었습니다.
주요 기술적인 모수
| 기계 사양 | TX20-0 | TX20-1 | TX20-2 | TX20-3 | |
| 가이드 레일의 중심 거리 | mm | 500 | 600 | 700 | 800 |
| 최대 가공 길이 | mm | 3000-4000 | 3000-6000 | 3000-6000 | 3000-6000 |
| 최대 가공 폭 | mm | 1000-1300 | 1300-1600 | 1600-2000 | 1600-2000 |
| 최대 가공 높이 | mm | 800 | 1000,1200 | 1200 | 1200, 1500 |
| 작업대 길이 | mm | 3000-4000 | 3000-6000 | 3000-6000 | 3000-6000 |
| 작업대 폭 | mm | 800/900 | 1100/1300 | 1400/1600 | 1400/1600 |
| 공작물의 최대 무게 | 티 | 3,4 | 5,6,8 | 6,7,9 | 7, 8, 10 |
| 작업대 이동 속도 | mm/분 | 30-4000 무단 조절 가능 | 30-4000 무단 조절 가능 | 30-4000 무단 조절 가능 | 30-4000 무단 조절 가능 |
| 주 모터 동력 | 크 | 3.7 | 5.5,7.5 | 5.5, 7.5 | 5.5,7.5,11 |
| 스핀들 동력 | 크 | 7.5 | 7.5 | 7.5 | 7.5 |
| 기계 무게 | 티 | 13-16 | 15-25 | 20-32 | 23-36 |
| 전체 치수(LxWxH) | mm |
7300x2500 x3000 |
7300x2900 x3200 |
9300 x 3400 x 3200 |
9300x3960 x3250 |

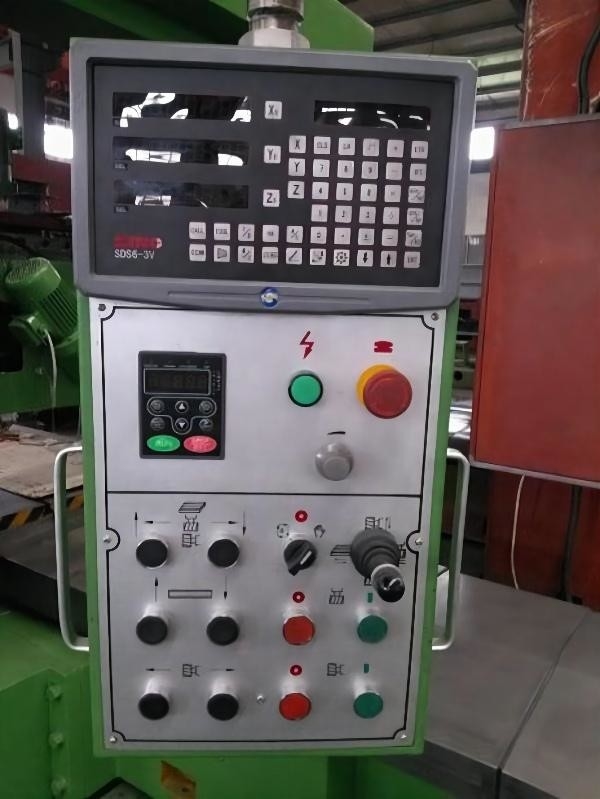

| 디지털 디스플레이 | 선택 과목 | 선택 과목 | 선택 과목 | 선택 과목 | |
| 기계 사양 | TX20-4 | TX20-5 | TX20-6 | |
| 가이드 레일의 중심 거리 | mm | 900 | 1000 | 1200 |
| 최대 가공 길이 | mm | 3000-4000 | 3000-4000 | 3000-4000 |
| 최대 가공 폭 | mm | 2000-2500 | 2000-2500 | 2000-2500 |
| 최대 가공 높이 | mm | 1500 | 1500 | 1500, 1800 |
| 작업대 길이 | mm | 3000-4000 | 3000-4000 | 3000-4000 |
| 작업대 폭 | mm | 1600/2200 | 1600/2200 | 1600/2200 |
| 공작물의 최대 무게 | 티 | 8,9 | 10,11 | 10,12 |
| 작업대 이동 속도 | mm/분 | 30-4000 무단 조절 가능 | 30-4000 무단 조절 가능 | 30-4000 무단 조절 가능 |
| 주 모터 동력 | 크 | 13 | 15 | 18.5 |
| 스핀들 동력 | 크 | 11 | 15 | 15 |
| 기계 무게 | 티 | 29-36 | 35-43 | 41-53 |
| 전체 치수(LxWxH) | mm | 9400 x 4000 x 3500 |
9800x4100 x4100 |
9800x5000 x4500 |
| 디지털 디스플레이 | 선택 과목 | 선택 과목 | 선택 과목 | |
표준 구성
1. 수직 밀링 헤드 1개
2. 한쪽 밀링 헤드(왼쪽과 오른쪽 사이 옵션)
3.침대 본체의 강판 쉴드
4.베바, 기둥 오르간형 실드
특수 첨부 파일
1.90도 앵글 밀링 헤드
2. 공압 공구 잠금 장치
포장 및 배송
제품 하이라이트
TX20-2 TX20-3 이동 빔 갠트리 밀링 머신 판매 1. TX20 시리즈 갠트리 이동 빔 밀링 머신은 철 금속, 비철 금속 및 고속 강 초경 공구의 일부 비금속 재료 공작물의 가공에 적합한 차세대 정밀 가공 공작 기계입니다.평면, 높고 낮은 표면, 경사면, 측면, 홈, 보링, 드릴링 및 밀링 가공의 기타 공정을 완료할 수 있습니다. 2. 모든 공작 기계는 당사에서 주조, 가공 및 조립됩니다.주물 재료는 HT250 고품질 주철로 열처리, 진동 및 주물 내부 응력을 제거하기 위한 2차 시간 처리로 처리되었습니다.베드, 기둥 및 빔 ...
