원래 장소:
중국
브랜드 이름:
HD M&E
인증:
ISO certification
모델 번호:
TX20-4 TX20-5

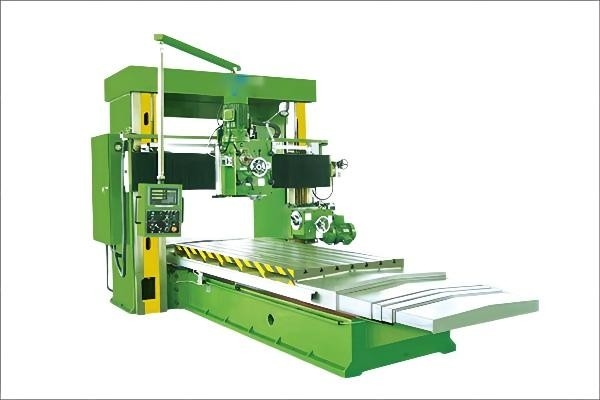

TX20-4 TX20-5 이동 빔 갠트리 밀링 머신 판매
1. TX20 시리즈 갠트리 이동 빔 밀링 머신은 철 금속, 비철 금속 및 공작물의 비금속 재료 가공의 일부에 대한 고속 강철 카바이드 공구에 적합한 차세대 정밀 가공 공작 기계입니다.평면, 높고 낮은 표면, 경사면, 측면, 홈 클래스, 보링, 드릴링 및 밀링 프로세스의 기타 프로세스를 완료할 수 있습니다.
2. 작업대의 전송 모드: 작업대의 T 형 리드 스크류 드라이브, AC 서보 시스템으로 구동하여 무단 조정 가능한 작업 속도를 실현합니다.
3. 모든 공작 기계는 당사에서 주조, 가공, 조립됩니다.주조 재료는 주조의 내부 응력을 완전히 제거하기 위해 열처리, 진동 및 2차 시간 처리를 통해 HT250 품질의 주철입니다.베드 본체, 기둥 및 빔 가이드 레일은 슈퍼 오디오 퀜칭 처리되었습니다.
주요 기술적인 모수
| 기계 사양 | TX20-0 | TX20-1 | TX20-2 | TX20-3 | |
| 가이드 레일의 중심 거리 | mm | 500 | 600 | 700 | 800 |
| 최대 가공 길이 | mm | 3000-4000 | 3000-6000 | 3000-6000 | 3000-6000 |
| 최대 가공 폭 | mm | 1000-1300 | 1300-1600 | 1600-2000 | 1600-2000 |
| 최대 가공 높이 | mm | 800 | 1000,1200 | 1200 | 1200, 1500 |
| 작업대 길이 | mm | 3000-4000 | 3000-6000 | 3000-6000 | 3000-6000 |
| 작업대 폭 | mm | 800/900 | 1100/1300 | 1400/1600 | 1400/1600 |
| 공작물의 최대 무게 | 티 | 3,4 | 5,6,8 | 6,7,9 | 7, 8, 10 |
| 작업대 이동 속도 | mm/분 | 30-4000 무단 조절 가능 | 30-4000 무단 조절 가능 | 30-4000 무단 조절 가능 | 30-4000 무단 조절 가능 |
| 주 모터 동력 | 크 | 3.7 | 5.5,7.5 | 5.5, 7.5 | 5.5,7.5,11 |
| 스핀들 동력 | 크 | 7.5 | 7.5 | 7.5 | 7.5 |
| 기계 무게 | 티 | 13-16 | 15-25 | 20-32 | 23-36 |
| 전체 치수(LxWxH) | mm |
7300x2500 x3000 |
7300x2900 x3200 |
9300 x 3400 x 3200 |
9300x3960 x3250 |
| 디지털 디스플레이 | 선택 과목 | 선택 과목 | 선택 과목 | 선택 과목 | |
| 기계 사양 | TX20-4 | TX20-5 | TX20-6 | |
| 가이드 레일의 중심 거리 | mm | 900 | 1000 | 1200 |
| 최대 가공 길이 | mm | 3000-4000 | 3000-4000 | 3000-4000 |
| 최대 가공 폭 | mm | 2000-2500 | 2000-2500 | 2000-2500 |
| 최대 가공 높이 | mm | 1500 | 1500 | 1500, 1800 |
| 작업대 길이 | mm | 3000-4000 | 3000-4000 | 3000-4000 |
| 작업대 폭 | mm | 1600/2200 | 1600/2200 | 1600/2200 |
| 공작물의 최대 무게 | 티 | 8,9 | 10,11 | 10,12 |
| 작업대 이동 속도 | mm/분 | 30-4000 무단 조절 가능 | 30-4000 무단 조절 가능 | 30-4000 무단 조절 가능 |
| 주 모터 동력 | 크 | 13 | 15 | 18.5 |
| 스핀들 동력 | 크 | 11 | 15 | 15 |
| 기계 무게 | 티 | 29-36 | 35-43 | 41-53 |
| 전체 치수(LxWxH) | mm | 9400 x 4000 x 3500 |
9800x4100 x4100 |
9800x5000 x4500 |
| 디지털 디스플레이 | 선택 과목 | 선택 과목 | 선택 과목 | |
표준 구성
1. 수직 밀링 헤드 1개
2. 한쪽 밀링 헤드(왼쪽과 오른쪽 사이 옵션)
3. 침대 본체의 강판 실드
4. 베바, 기둥 오르간형 실드
특수 첨부 파일
1. 90도 앵글 밀링 헤드
2. 공압 공구 잠금 장치
