원래 장소:
중국
브랜드 이름:
HD M&E
인증:
ISO certification
모델 번호:
TX20-6

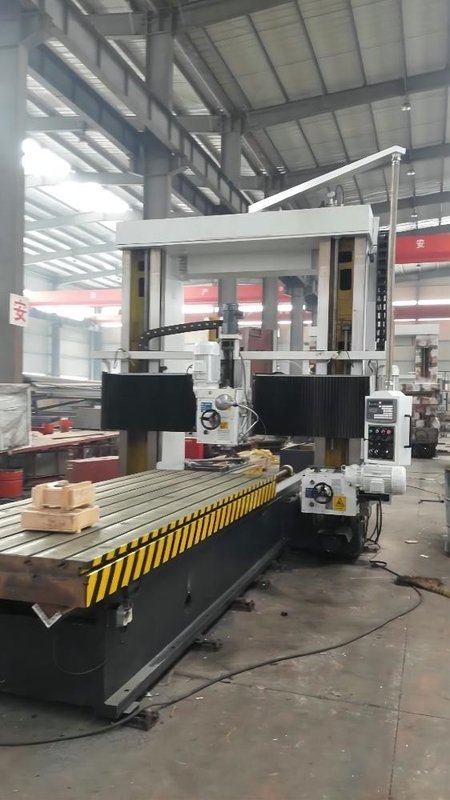

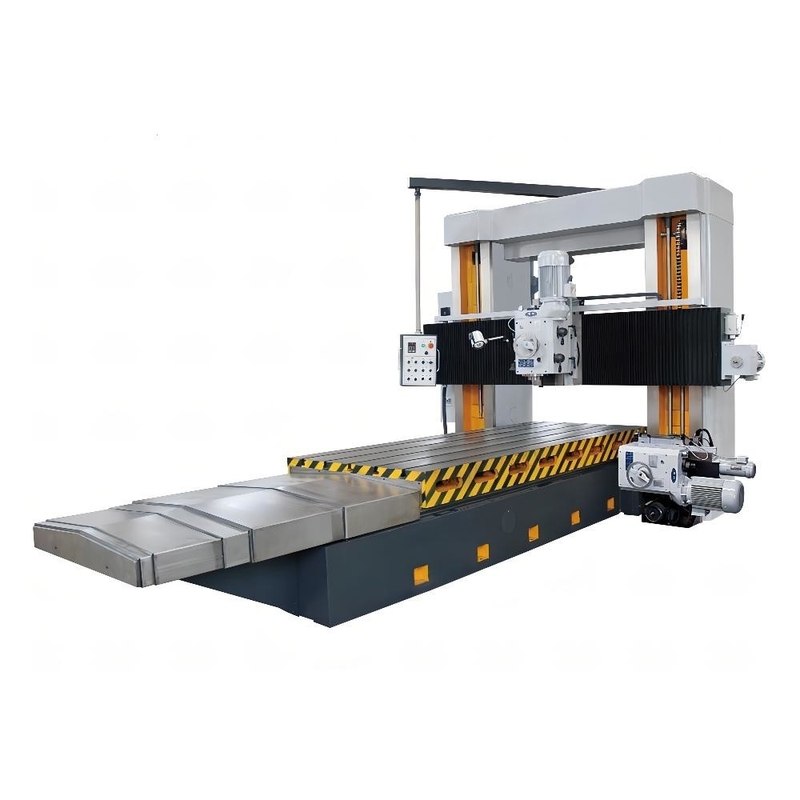

TX20-6 이동 빔 갠트리 밀링 머신 판매
1. TX20 시리즈 갠트리 이동 빔 밀링 머신은 철 금속, 비철 금속 및 공작물의 비금속 재료 가공의 일부에 대한 고속 강철 카바이드 공구에 적합한 차세대 정밀 가공 공작 기계입니다.평면, 높고 낮은 표면, 경사면, 측면, 홈 클래스, 보링, 드릴링 및 밀링 프로세스의 기타 프로세스를 완료할 수 있습니다.
2. 작업대의 전송 모드: 작업대의 T 형 리드 스크류 드라이브, AC 서보 시스템으로 구동하여 무단 조정 가능한 작업 속도를 실현합니다.
3. 빔 잠금: TX20 시리즈 빔은 기계적으로 자동으로 잠기고 빔 리프팅으로 체인 제어를 실현합니다.
4. 수직 밀링 헤드의 이송은 무단으로 조정할 수 있습니다.
5. 사이드 밀링 헤드 밀링 공급량은 무단으로 조정할 수 있습니다.
6. 모든 공작 기계는 당사에서 주조, 가공, 조립됩니다.주조 재료는 주조의 내부 응력을 완전히 제거하기 위해 열처리, 진동 및 2차 시간 처리를 통해 HT250 품질의 주철입니다.베드 본체, 기둥 및 빔 가이드 레일은 슈퍼 오디오 퀜칭 처리되었습니다.
주요 기술적인 모수
| 기계 사양 | TX20-0 | TX20-1 | TX20-2 | TX20-3 | |
| 가이드 레일의 중심 거리 | mm | 500 | 600 | 700 | 800 |
| 최대 가공 길이 | mm | 3000-4000 | 3000-6000 | 3000-6000 | 3000-6000 |
| 최대 가공 폭 | mm | 1000-1300 | 1300-1600 | 1600-2000 | 1600-2000 |
| 최대 가공 높이 | mm | 800 | 1000,1200 | 1200 | 1200, 1500 |
| 작업대 길이 | mm | 3000-4000 | 3000-6000 | 3000-6000 | 3000-6000 |
| 작업대 폭 | mm | 800/900 | 1100/1300 | 1400/1600 | 1400/1600 |
| 공작물의 최대 무게 | 티 | 3,4 | 5,6,8 | 6,7,9 | 7, 8, 10 |
| 작업대 이동 속도 | mm/분 | 30-4000 무단 조절 가능 | 30-4000 무단 조절 가능 | 30-4000 무단 조절 가능 | 30-4000 무단 조절 가능 |
| 주 모터 동력 | 크 | 3.7 | 5.5,7.5 | 5.5, 7.5 | 5.5,7.5,11 |
| 스핀들 동력 | 크 | 7.5 | 7.5 | 7.5 | 7.5 |
| 기계 무게 | 티 | 13-16 | 15-25 | 20-32 | 23-36 |
| 전체 치수(LxWxH) | mm |
7300x2500 x3000 |
7300x2900 x3200 |
9300 x 3400 x 3200 |
9300x3960 x3250 |
| 디지털 디스플레이 | 선택 과목 | 선택 과목 | 선택 과목 | 선택 과목 | |
| 기계 사양 | TX20-4 | TX20-5 | TX20-6 | |
| 가이드 레일의 중심 거리 | mm | 900 | 1000 | 1200 |
| 최대 가공 길이 | mm | 3000-4000 | 3000-4000 | 3000-4000 |
| 최대 가공 폭 | mm | 2000-2500 | 2000-2500 | 2000-2500 |
| 최대 가공 높이 | mm | 1500 | 1500 | 1500, 1800 |
| 작업대 길이 | mm | 3000-4000 | 3000-4000 | 3000-4000 |
| 작업대 폭 | mm | 1600/2200 | 1600/2200 | 1600/2200 |
| 공작물의 최대 무게 | 티 | 8,9 | 10,11 | 10,12 |
| 작업대 이동 속도 | mm/분 | 30-4000 무단 조절 가능 | 30-4000 무단 조절 가능 | 30-4000 무단 조절 가능 |
| 주 모터 동력 | 크 | 13 | 15 | 18.5 |
| 스핀들 동력 | 크 | 11 | 15 | 15 |
| 기계 무게 | 티 | 29-36 | 35-43 | 41-53 |
| 전체 치수(LxWxH) | mm | 9400 x 4000 x 3500 |
9800x4100 x4100 |
9800x5000 x4500 |
| 디지털 디스플레이 | 선택 과목 | 선택 과목 | 선택 과목 | |
표준 구성
1. 수직 밀링 헤드 1개
2. 한쪽 밀링 헤드(왼쪽과 오른쪽 사이 옵션)
3.침대 본체의 강판 쉴드
4.베바, 기둥 오르간형 실드
특수 첨부 파일
1.90도 앵글 밀링 헤드
2. 공압 공구 잠금 장치
전시회
자주하는 질문
1. 우리는 L/C 또는 다른 사람에 의해 지불할 수 있습니까?
예, T/T, L/C 등으로 지불할 수 있습니다.
2. 지불 조건은 무엇입니까?
계약 후 30% 계약금, 선적 전에 70% 지불, Meanwhite 그것은 귀하의 상황에 따라 논의될 수 있습니다.
3. 배달 시간은 어떻게 됩니까?
배송은 구성이 다른 여러 기계에 따라 다릅니다.재고 여부를 확인하려면 당사에 문의하십시오.
4. CE 인증서가 있습니까?
예, 우리는 CE 인증을 받았으며 기계 품질이 보장됩니다.
5. 보증 기간은 어떻게 됩니까?
보증 기간은 일반적으로 B/L 날짜 이후 12개월입니다.보증 기간 동안 손상되기 쉬운 부품을 무료로 제공합니다.
6. 우리 회사에 서비스 엔지니어를 보낼 수 있습니까?
기계가 목적지에 도착하면 구매자의 일정에 따라 기계를 설치하기 위해 서비스 엔지니어를 적시에 보내고 구매자는 모든 비용을 부담해야 합니다.
