수평한 표준 축융기 51000N BXM20-3 BXM20-4 이중 란 대패
제품 세부 정보
| 상품명: | BXM20-3 BXM20-4 표준 이중 열 평면 밀링 머신 | 머신베드 가이드웨이 중심거리: | 800/900mm |
|---|---|---|---|
| 빔 가이드웨이의 너비: | 500/600mm | 최대 작업 시간: | 3000/4000/6000/8000/10000/12000/14000/16000mm |
| 작업의 최대 폭: | 1600/1800/2000/2200mm | 작업의 최대 높이: | 1200/1500mm |
| 작업대의 폭: | 1400/1600/1800mm | 일의 최대 무게: | 14-29/16-31t |
| 작업대 랙의 당기는 힘: | 51000/88000N | 작업대의 이동 속도: | 30-40000 연속 가변 속도 범위(mm/min) |
| 수직 플래너 헤드의 수평 피드(이동당): | 0.2-25, 연속 가변 속도 범위(mm/pt) | 수직 대패 헤드의 수직 이송(이동당): | 0.2-20-연속 가변 속도 범위(mm/pt) |
| 강조하다 |
BXM20-3 표준 밀링 머신,51000N 표준 밀링 머신,BXM20-4 수평 밀링 머신 |
||
제품 설명

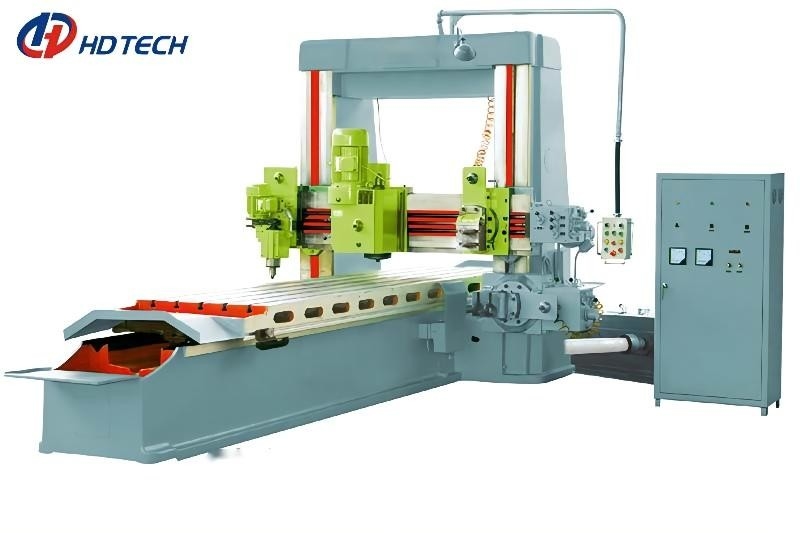

BXM20-3 BXM20-4 표준 이중 열 평면 밀링 머신
기계 소개
1. 작업대 전송: 작업대 랙 50도, 나선형 치아, 나선형 샤프트 전원 입력.주 기어 박스는 2단 기어 4단이며 작업대의 속도는 지속적으로 가변적입니다.
2. 빔 잠금: 빔 리프팅은 잠금, 기계적 자동 잠금으로 연동됩니다.
3. 수직 대패 헤드와 측면 대패 헤드의 공급은 지속적으로 가변적입니다.
4. 공작 기계의 기본 부품은 모두 주조, 가공 및 조립됩니다. 주조 재료는 어닐링 공정 및 진동 공정을 통해 주조 응력을 완전히 제거한 고품질 주철 HT250입니다. 침대의 모든 가이드 웨이 및 기둥과 빔은 초음속 주파수 켄칭되었습니다.
5. 고객의 요청에 따라 액세서리를 장착할 수 있습니다.기계 구성을 사용자 정의할 수 있습니다.
주요 기술 매개변수
| 기계 모델 | BXM20-1 | BXM20-2 | BXM20-3 | BXM20-4 | |
| 머신베드 가이드웨이 중심거리 | mm | 600 | 700 | 800 | 900 |
| 폭 ot 빔 가이드웨이 | mm | 420 | 500 | 500 | 600 |
| 최대 작업 시간 | mm | 3000,4000, 6000, 8000, 10000,12000 |
3000,4000, 6000, 8000, 10000,12000 |
3000,4000, 6000, 8000, 10000,12000 |
3000,4000, 6000, 8000, 10000,12000 14000,16000 |
| 작업의 최대 폭 | mm | 1300,1600 | 1600,1800년,2000년 | 1600, 1800년, 2000년 | 2000년, 2200 |
| 작업의 최대 높이 | mm | 1200,1500 | 1200,1500 | 1200, 1500 | 1500 |
| 작업대의 폭 | mm | 1300 | 1400, 1600 | 1400, 1600 | 1600, 1800년 |
| 일의 최대 무게 | 티 | 10-18 | 12-27 | 14-29 | 16-31 |
| 다른 사양 및 모델에 따라 다름 | |||||
| 작업대 랙의 당기는 힘 | N | 40000 | 51000 | 51000 | 88000 |
| 도구 모음의 최대 크기 | mm | 40x40 | 50x50 | 50x50 | 60x60 |
| 작업대의 이동 속도 | mm/분 | 30-40000 연속 가변 속도 범위 | |||
| 수직 플래너 헤드의 수평 피드 (여행당) |
(mm/pt) | 0.2-25 연속 가변 속도 범위 | |||
| 수직 대패 헤드의 수직 이송 (여행당) |
(mm/pt) | 0.2-20 연속 가변 속도 범위 | |||
| 사이드 플래너 헤드 피드(여행당) | (mm/pt) | 0.2-6 연속 가변 속도 범위 | |||
| 표준 구성 | 수직 대패 헤드 1개, 수직 밀링 헤드 1개, 측면 대패 헤드 2개 및 수직 연삭 헤드 1개.(액세서리는 요청에 따라 다를 수 있음) | ||||
| 빔의 상승 속도 | mm/분 | 300 | |||
| 전원 또는 주 모터 | 크 | 15,22,30, 37,45,55 다른 사양 및 유형에 따라 다른 모터 전원 장착 |
|||
| 전체 치수(L*W*H) | (L)mm | 7400 | 7500 | 7500 | 7500 |
| (W) mm | 3000 | 3300 | 3400 | 4400 | |
| (흠 | 3000 | 3100 | 3100 | 3500 | |
제품 하이라이트
BXM20-3 BXM20-4 표준 이중 열 평면 밀링 머신 기계 소개 1. 작업대 전송: 작업대 랙 50도, 나선형 치아, 나선형 샤프트 전원 입력.주 기어 박스는 2단 기어 4단이며 작업대의 속도는 지속적으로 가변적입니다. 2. 빔 잠금: 빔 리프팅은 잠금, 기계적 자동 잠금으로 연동됩니다. 3. 수직 대패 헤드와 측면 대패 헤드의 공급은 지속적으로 가변적입니다. 4. 공작 기계의 기본 부품은 모두 주조, 가공 및 조립됩니다. 주조 재료는 어닐링 공정 및 진동 공정을 통해 주조 응력을 완전히 제거한 고품질 주철 HT250입니다. ...
