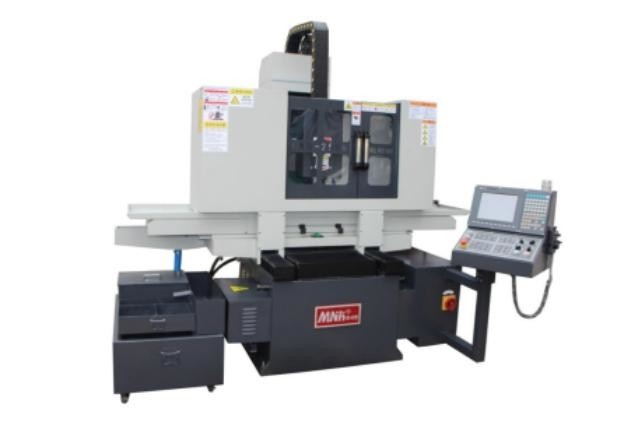

고성능 MNK-2560 안장형 CNC 표면 연삭기
I. 장비의 전체 레이아웃
1. 안장형 공작기계
2. 연삭 휠 랙의 연삭 휠 냉각은 냉각 시스템에 의해 독립적이며 각 연삭 휠에 냉각수 노즐이 있으며 각 연삭 휠의 냉각수 흐름은 100l/min 이상입니다.장비의 한쪽 끝에는 독립적인 냉각수 탱크가 제공됩니다.
3. 머신 베드의 한쪽 끝에는 작업 테이블의 가이드 레일을 지속적으로 적실 수 있는 독립적인 윤활 제어 탱크가 있습니다.
공작 기계의 주요 기계적 구조 특성
1. 주요 구조 부분은 강도, 내마모성 및 내열성이 좋고 진동 감소 성능이 우수한 회주철 HT250으로 만들어집니다.내부 합리적인 레이아웃은 강성을 향상시킵니다.
2. 기계는 중간 마스터 전자기 척 클램핑을 사용하여 평면 연삭에 사용됩니다.
3. 공작 기계의 연삭 헤드는 수평 구조를 채택합니다.
4. 좌우(X축)는 C3 대형 리드 볼 나사 및 롤러 선형 가이드 레일 직접 연결된 구조를 채택하고, 서보 모터는 3232개의 큰 리드 나사 전송 속도, 높은 반복 위치로 좌우 빠르고 안정적인 왕복 운동을 구동합니다. ;
5. 전면 및 후면(Y축)은 C3 등급 볼 나사 및 P 등급 롤러 선형 가이드 레일 연결 구조를 채택하여 선형 가이드웨이를 통해 서보 모터 볼 나사로 구동되어 전후에 안정적인 왕복 운동을 합니다.
6. 스핀들은 PF120 강력한 스핀들 주파수 변환기를 채택하여 일정한 라인 속도로 작동하는 스핀들 모터를 제어합니다.
7. 차세대 시스템 또는 Siemens 제어 시스템, 10인치 LCD 디스플레이를 채택하고 휴대용 제어 장치를 갖추고 있습니다.기계는 자동으로 연삭 휠을 드레싱하기 위해 다이아몬드 펜을 채택합니다.연삭 크기의 일관성을 유지하기 위한 연삭 휠 자동 드레싱 및 보정 기능;
8. 상부 및 하부 (Z 축)는 C3 레벨 볼 나사 및 하드 가이드 레일 직접 연결된 구조를 채택하고 서보 모터로 구동되며 높은 강성과 반복 정확한 위치 지정 및 기타 이점이 있습니다.
9. 공작 기계의 외부 덮개는 비 교정 청구 도어 개방 구조를 채택합니다.실린더의 설치를 용이하게 하고 툴링의 표면을 청소하기 위해 오른쪽에 유지보수 창이 열립니다.공기 흡입 장치는 외부 덮개 위에 만들어지며 중앙 집중식 먼지 파이프 장치의 설치를 용이하게 하여 우수한 방진 효과를 발휘합니다.
10. 연삭 휠 드레싱은 시스템 제어 고정 소수점 드레싱 모드로, 새로운 연삭 휠의 드레싱 속도를 향상시킬 수 있습니다.
| 안건 | 단위 | 매개변수 |
| 작업대 크기 | mm | 250×600 |
| 최대좌우 움직임 | mm | 660 |
| 최대전진 및 후진 운동 | mm | 270 |
| 최대작업 표면에서 스핀들 중심까지의 거리 | mm | 540 |
| 연삭 휠의 크기 | mm | 250mm(외경)*(8-25)mm(너비)*75mm(내경) |
| 연삭 휠의 회전 속도 | (RPM/분) | 800-3600 |
| 최소연삭 휠의 수직 이송 | mm | 0.001 |
| 최소연삭 휠 이송 전후 | mm | 0.001 |
| 작업대의 세로 이송 속도 | (mm/분) | 0.1-24 |
| 가공시편의 표면조도 | μm | 라0.4 |
| 스핀들 방사형 런아웃 | mm | ≤0.002 |
| 스핀들 단면 런아웃 | mm | ≤0.002 |
| 상하(Z축) 반복 위치 결정 정확도 | mm | ≤0.002 |
| 전후(Y축) 반복 위치 정확도 | mm | ≤0.002 |
| 좌우(X축) 반복 위치 결정 정확도 | mm | ≤0.005 |
| 기계 전체 크기(L*W*H) | mm | 2800*2000*2200 |
| 기계 순중량 | 킬로그램 | 3600 |
