원래 장소:
중국
브랜드 이름:
HD TECH
인증:
CE, ISO certification
모델 번호:
MNK-4010AHD/MSI

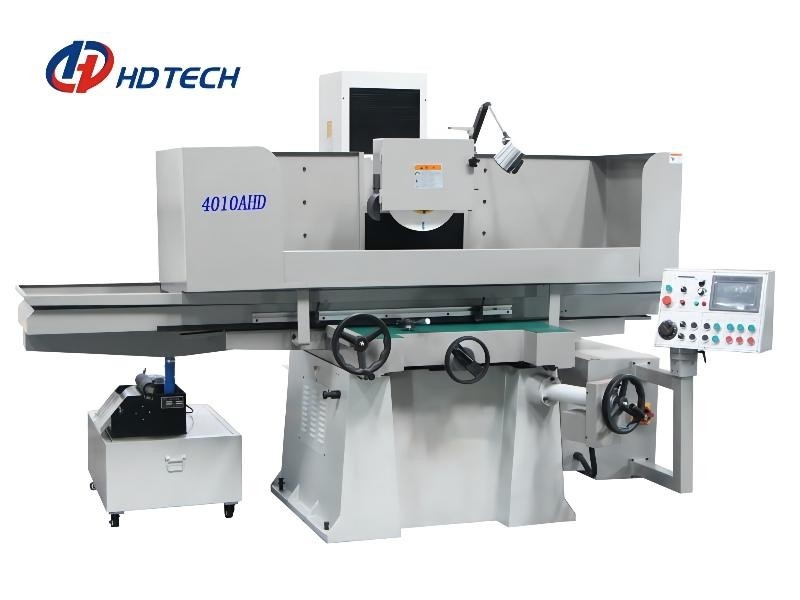

고정밀 MNK-4010AHD/MSI 프로그래머블 안장형 표면 연삭기
주로 정밀 연삭에 사용되며 연삭 정밀도와 마무리가 매우 높습니다.모든 종류의 부품 및 도구 가공에 적합합니다.특히 고정밀, 고조도 부품 또는 공구 연삭에 적합하며 연삭 효율이 높습니다.
주요 특징
* 가로 가이드 레일의 정확도를 보장하기 위해 크로스 테이블, 컬럼 및 연삭 헤드 구조가 컴팩트하고 수직 이송 감도가 높은 레이아웃 형태를 채택하십시오.
* 작업대의 수평 이송은 오일 압력에 의해 구동되는 풀칠된 플라스틱 가이드 레일을 채택하여 매끄럽고 지속적인 이송을 얻을 수 있으므로 높은 마무리로 연마할 수 있습니다.
* 작업대의 수직 이동은 1. 일반 구동 제어 방식과 서보 구동 제어 방식의 두 가지 방식으로 제어됩니다.일반 드라이브는 전후에 정확하게 위치를 지정할 수 없지만 서보는 정확한 위치를 얻을 수 있습니다.
* 기계는 전체 작업 영역을 완전히 덮을 수있는 반 폐쇄 커버 쉘을 채택하고 냉각수와 철분이 튀는 것을 효과적으로 방지하고 미스트 흡수 및 먼지 제거 장치에 연결할 수 있습니다.
| 안건 | 단위 | MNK-4010AHD/MSI | |
| 작업 테이블 영역 | mm | 1000×400 | |
| 전자기 척 영역 | mm | 1000×400 | |
| 작업대(흡입 컵 포함)의 최대 하중 지지력 | 킬로그램 | 400 | |
| 테이블 표면에서 스핀들 중심까지의 최대 거리 | mm | 620 | |
| 휠 사이즈 | mm | 400×(20-40)×127 | |
| 스핀들 속도 | (RPM/분) | 50Hz | 1500 |
| 연삭 휠의 최소 수직 이송 | mm | 0.001 | |
| 작업대의 가로 이송 속도 | (m/min) | 1~24 | |
| 상하 서보 모터(W) | (여) | 750 | |
| AHD 전면 및 후면 공통 모터 MSI 전면 및 후면 서보 모터 |
(여) | 일반 모터 80 서보 모터 750 | |
| 플러시 모터 | (마력×p) | 1/4×2 | |
| 가공시편의 표면조도 | μm | 라0.2 | |
| 스핀들 방사형 런아웃 | mm | ≤0.002 | |
| 스핀들 페이스 런아웃 | mm | ≤0.002 | |
| 상하(Z축) 반복 위치 정확도 | mm | ≤0.002 | |
| 전면 및 후면(Y축) 반복 위치 정확도 | mm | AHD/MSI-0.01 | |
| 기계 크기 (L×W×H) | mm | 3850×2200×2100 | |
| 기계 순중량 | 킬로그램 | 4500 | |
| 기계 총중량 | 킬로그램 | 5450 | |
| 가이드 레일 및 나사 | ||
| X 축: 왼쪽 및 오른쪽 | 더블 V 플라스틱 가이드 레일 | |
| Y축: 전면 및 후면 | 더블 V 플라스틱 가이드 레일 | |
| Z 축: 위아래 | 스케이트보드형 하드 가이드 | |
| 볼 나사 직경/피치 | Y:Ф32mm/4mm Z:Ф40mm/5mm |
|
| 모터 사양 | ||
| 스핀들 모터 | HXP | 7.5×4 |
| 유압 모터 | HXP | 4×6 |
| 오일 냉각 모터 | H*P | 1×2 |
| 물 탱크 모터 | H*P | 1/4 |
