수평한 표면 비분쇄기 3570 AHD MSI 1500rpm 50HZ
제품 세부 정보
| 상품명: | MNK-3570AHD/MSI 안장형 표면 연삭기 | 작업대 크기: | 700x350mm |
|---|---|---|---|
| 작업대(흡입 컵 포함)의 최대 하중 지지력: | 350kg | 테이블 표면에서 스핀들 중심까지의 최대 거리: | 620mm |
| 휠 사이즈: | 400×(20-40)×127mm | 스핀들 속도: | 1500rpm/50Hz |
| 가공시편의 표면조도: | Ra0.2μm | 기계 순중량: | 3500kg |
| 강조하다 |
1500rpm 표면 연삭기,50HZ 표면 연삭기,MSI 수평 연삭기 |
||
제품 설명

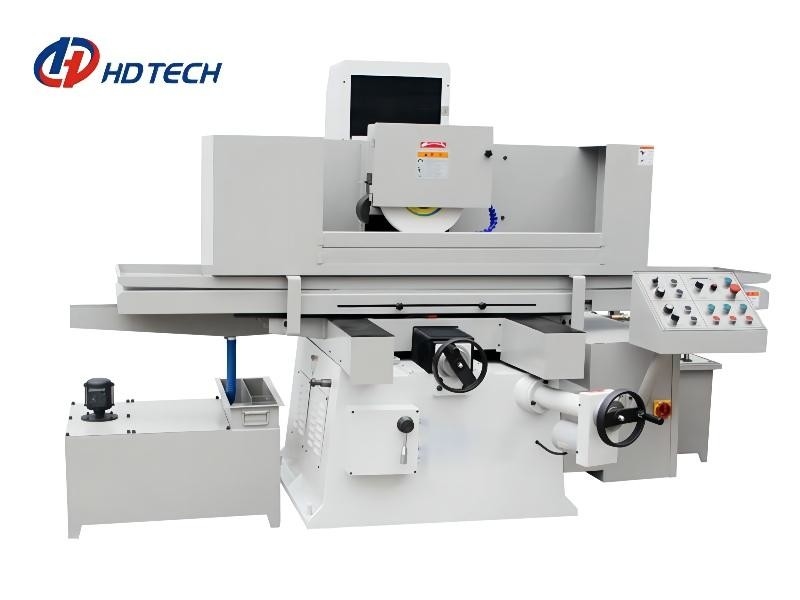

MNK-3570AHD/MSI 프로그래머블 안장형 표면 연삭기 판매
주요 특징
1. 교차 작업 테이블의 레이아웃이 채택되고 기둥과 연삭 헤드의 구조가 작고 수직 이송 감도가 높으며 수평 가이드 레일의 정확도가 보장됩니다.
2. 작업대의 수평 이송은 유압으로 구동되는 이중 V 플라스틱 가이드 레일을 채택하여 안정적이고 지속적인 이송을 얻을 수 있으므로 고급 연삭을 수행할 수 있습니다.
3. 작업대의 길이 방향 이동은 두 가지 방식으로 제어됩니다. 1. 일반 변속기 제어 유형 및 서보 변속기 제어 유형.일반 변속기는 전후에 정확하게 위치를 지정할 수 없으며 서보는 정확한 위치를 얻을 수 있습니다.
4. 연삭 헤드는 강성과 회전 정확도가 높은 고정밀 앵귤러 콘택트 베어링을 채택합니다.
5. 공작 기계 제어 옵션은 일본 Mitsubishi PLC, 대만의 차세대 및 독일 Siemens 제어 시스템을 채택할 수 있으며 그래픽 메뉴 조작이 간단하고 자동화 정도가 높습니다.
| 안건 | 단위 | MNK-3570AHD/MSI | |
| 작업 테이블 영역 | mm | 700×350 | |
| 전자기 척 영역 | mm | 700×350 | |
| 작업대(흡입 컵 포함)의 최대 하중 지지력 | 킬로그램 | 350 | |
| 테이블 표면에서 스핀들 중심까지의 최대 거리 | mm | 620 | |
| 휠 사이즈 | mm | 400×(20-40)×127 | |
| 스핀들 속도 | (RPM/분) | 50Hz | 1500 |
| 연삭 휠의 최소 수직 이송 | mm | 0.001 | |
| 작업대의 가로 이송 속도 | (m/min) | 1~24 | |
| 상하 서보 모터(W) | (여) | 750 | |
| AHD 전면 및 후면 공통 모터 MSI 전면 및 후면 서보 모터 |
(여) | 일반 모터 80 서보 모터 750 | |
| 플러시 모터 | (마력×p) | 1/4×2 | |
| 가공시편의 표면조도 | μm | 라0.2 | |
| 스핀들 방사형 런아웃 | mm | ≤0.002 | |
| 스핀들 페이스 런아웃 | mm | ≤0.002 | |
| 상하(Z축) 반복 위치 정확도 | mm | ≤0.002 | |
| 전면 및 후면(Y축) 반복 위치 정확도 | mm | ||
| 기계 크기 (L×W×H) | mm | 2750×1800×2100 | |
| 기계 순중량 | 킬로그램 | 3500 | |
| 기계 총중량 | 킬로그램 | 4450 | |
| 가이드 레일 및 나사 | ||
| X 축: 왼쪽 및 오른쪽 | 더블 V 플라스틱 가이드 레일 | |
| Y축: 전면 및 후면 | 더블 V 플라스틱 가이드 레일 | |
| Z 축: 위아래 | 스케이트보드형 하드 가이드 | |
| 볼 나사 직경/피치 | Y:Ф32mm/4mm Z:Ф40mm/5mm |
|
| 모터 사양 | ||
| 스핀들 모터 | HXP | 7.5×4 |
| 유압 모터 | HXP | 4×6 |
| 오일 냉각 모터 | H*P | 1×2 |
| 물 탱크 모터 | H*P | 1/4 |
제품 하이라이트
MNK-3570AHD/MSI 프로그래머블 안장형 표면 연삭기 판매 주요 특징 1. 교차 작업 테이블의 레이아웃이 채택되고 기둥과 연삭 헤드의 구조가 작고 수직 이송 감도가 높으며 수평 가이드 레일의 정확도가 보장됩니다. 2. 작업대의 수평 이송은 유압으로 구동되는 이중 V 플라스틱 가이드 레일을 채택하여 안정적이고 지속적인 이송을 얻을 수 있으므로 고급 연삭을 수행할 수 있습니다.3. 작업대의 길이 방향 이동은 두 가지 방식으로 제어됩니다. 1. 일반 변속기 제어 유형 및 서보 변속기 제어 유형.일반 변속기는 전후에 정확하게 위치를 ...
