3060 AHR AHD MSI 금속 표면 비분쇄기 풀그릴 안장 유형
제품 세부 정보
| 상품명: | MNK-3060AHR/AHD/MSI 안장식 표면연삭기 | 작업대 크기: | 600x300mm |
|---|---|---|---|
| 작업대(흡입 컵 포함)의 최대 하중 지지력: | 350kg | 테이블 표면에서 스핀들 중심까지의 최대 거리: | 540mm |
| 휠 사이즈: | 355×(20-40)×127mm | 스핀들 속도: | 1500rpm/50Hz |
| 가공시편의 표면조도: | Ra0.2μm | 기계 순중량: | 3100kg |
| 강조하다 |
프로그래밍 가능한 표면 연삭기,AHR 표면 연삭기,MSI 금속 표면 연삭기 |
||
제품 설명

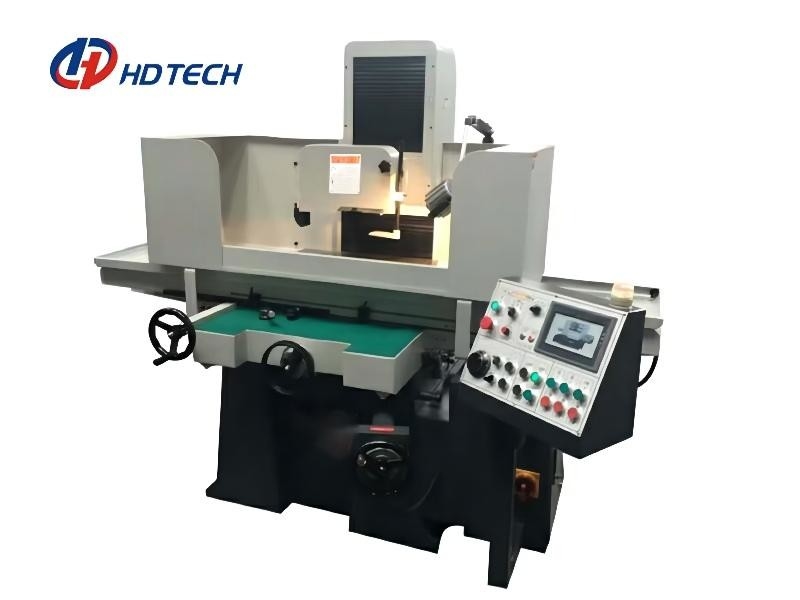

MNK-3060AHR/AHD/MSI 프로그래머블 안장형 금속 표면 연삭기
제품 소개
특히 고정밀, 고조도 부품이나 공구 연삭에 적합하며 연삭 효율이 높습니다.각종 부품 및 나이프 금형 가공에 적합합니다.
주요 특징
1. 이 고정밀 수평 축 및 직사각형 테이블 표면 그라인더는 크로스 테이블 레이아웃을 채택하고 기둥과 연삭 헤드 구조가 작고 수직 이송 감도가 높으며 수평 가이드 레일의 정확도가 보장됩니다.
2. 작업대의 수평 이송은 플라스틱 가이드 레일을 채택하고 얻을 수 있는 유압에 의해 구동됩니다.3. 작업대의 길이 방향 이동은 두 가지 방식으로 제어됩니다.1. 공통 전송 제어 유형과 서보 전송 제어 유형.공통 변속기는 전후에 정확하게 위치할 수 없습니다.서보는 정확한 위치를 얻을 수 있습니다.
3. 연삭 헤드는 고정밀 앵귤러 콘택트 베어링을 채택하여 강성과 회전 정확도가 높습니다.
4. 공작 기계는 전체 작업 영역을 완전히 덮을 수있는 반 밀폐형 덮개를 채택하고 냉각수 및 철분이 튀는 것을 효과적으로 방지하고 미스트 흡입 및 먼지 제거 장치와 연결할 수 있습니다.
| 안건 | 단위 | MNK-3060AHR/AHD/MSI | |
| 작업 테이블 영역 | mm | 600×300 | |
| 전자기 척 영역 | mm | 600×300 | |
| 작업대(흡입 컵 포함)의 최대 하중 지지력 | 킬로그램 | 350 | |
| 테이블 표면에서 스핀들 중심까지의 최대 거리 | mm | 540 | |
| 휠 사이즈 | mm | 355×(20-40)×127 | |
| 스핀들 속도 | (RPM/분) | 50Hz | 1500 |
| 연삭 휠의 최소 수직 이송 | mm | 0.001 | |
| 작업대의 가로 이송 속도 | (m/min) | 1~24 | |
| 상하 서보 모터(W) | (여) | 750 | |
| AHD 전면 및 후면 공통 모터 MSI 전면 및 후면 서보 모터 |
(여) | 일반 모터 80 서보 모터 750 | |
| 플러시 모터 | (마력×p) | 1/4×2 | |
| 가공시편의 표면조도 | μm | 라0.2 | |
| 스핀들 방사형 런아웃 | mm | ≤0.002 | |
| 스핀들 페이스 런아웃 | mm | ≤0.002 | |
| 상하(Z축) 반복 위치 정확도 | mm | ≤0.002 | |
| 전면 및 후면(Y축) 반복 위치 정확도 | mm | AHD/MSI-0.01 | |
| 기계 크기 (L×W×H) | mm | 2650×1800×2000 | |
| 기계 순중량 | 킬로그램 | 3100 | |
| 기계 총중량 | 킬로그램 | 3850 | |
| 가이드 레일 및 나사 | ||
| X 축: 왼쪽 및 오른쪽 | 더블 V 플라스틱 가이드 레일 | |
| Y축: 전면 및 후면 | 더블 V 플라스틱 가이드 레일 | |
| Z 축: 위아래 | 스케이트보드형 하드 가이드 | |
| 볼 나사 직경/피치 | Y:Ф25mm/4mm Z:Ф40mm/5mm |
|
| 모터 사양 | ||
| 스핀들 모터 | HXP | 5×4 |
| 유압 모터 | HXP | 2×4 |
| 오일 냉각 모터 | H*P | 1×2 |
| 물 탱크 모터 | H*P | 1/4 |
제품 하이라이트
MNK-3060AHR/AHD/MSI 프로그래머블 안장형 금속 표면 연삭기 제품 소개 특히 고정밀, 고조도 부품이나 공구 연삭에 적합하며 연삭 효율이 높습니다.각종 부품 및 나이프 금형 가공에 적합합니다. 주요 특징 1. 이 고정밀 수평 축 및 직사각형 테이블 표면 그라인더는 크로스 테이블 레이아웃을 채택하고 기둥과 연삭 헤드 구조가 작고 수직 이송 감도가 높으며 수평 가이드 레일의 정확도가 보장됩니다.2. 작업대의 수평 이송은 플라스틱 가이드 레일을 채택하고 얻을 수 있는 유압에 의해 구동됩니다.3. 작업대의 길이 방향 이동은 두 ...
