MNK 4010 CNC 고정밀 표면 연삭기 안장형
제품 세부 정보
| 상품명: | MNK-4010CNC 안장형 표면 연삭기 | 작업대 크기: | 1000x400mm |
|---|---|---|---|
| 작업대(흡입 컵 포함)의 최대 하중 지지력: | 400kg | 테이블 표면에서 스핀들 중심까지의 최대 거리: | 620mm |
| 휠 사이즈: | 400×(20-40)×127mm | 스핀들 속도: | 0-1800rpm |
| 가공시편의 표면조도: | Ra0.2μm | 기계 순중량: | 4200kg |
| 강조하다 |
4010 CNC 표면 연삭기,ISO 표면 연삭기,안장형 고정밀 표면 연삭기 |
||
제품 설명

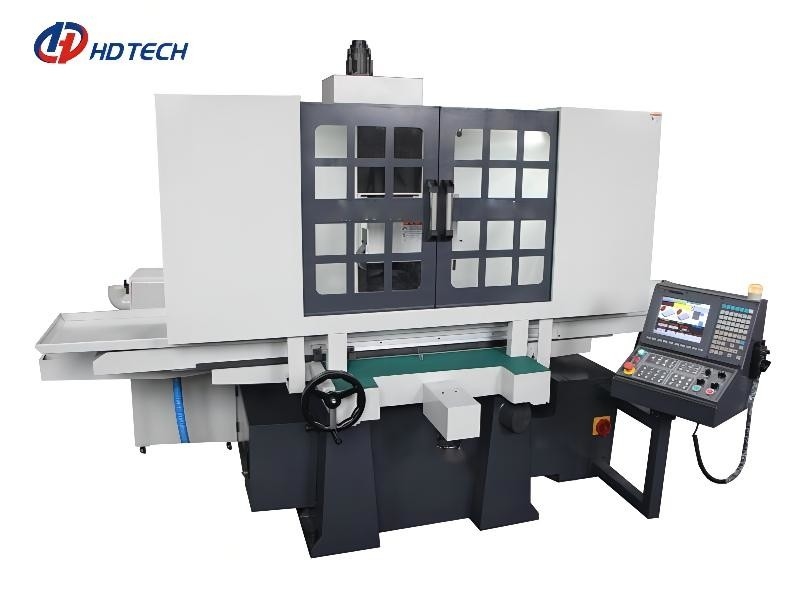

MNK-4010CNC 안장형 초정밀 표면 연삭기 가격 판매
제품 소개
안장 형 초정밀 표면 연삭기는 독일 고급 평면 연삭의 최신 배치 생산입니다.기계는 고급 구조, 우수한 구성, 완전한 기능 및 높은 연삭 정확도를 가지고 있으며 좋은 시장 전망을 가지고 있습니다.
주요 특징
1. 기계의 전체 레이아웃은 크로스 드래그 모바일의 우수한 성능을 채택합니다.
2. 기계의 움직이는 부분에는 좋은 강성과 높은 피드 감도가 있습니다.
3. 기계는 우수한 진동 저항 특성과 함께 허용 범위 내에서 유해한 진동을 억제하기 위해 진동 격리 및 진동 감소의 많은 조치를 채택합니다.
4. 공작 기계의 스핀들 시스템은 1mm 미만의 회전 정확도로 정확한 앵귤러 콘택트 롤링 베어링으로 지원됩니다.
5. 기계는 전체 작업 영역을 완전히 덮을 수있는 반 폐쇄 덮개 쉘을 채택하고 냉각수 및 철 충전재의 튀는 것을 효과적으로 방지하고 안개 흡입 및 먼지 제거 장치와 연결할 수 있습니다.
| 안건 | 단위 | MNK-4010CNC 안장형(CNC) | |
| 작업 테이블 영역 | mm | 1000×400 | |
| 전자기 척 영역 | mm | 1000×400 | |
| 작업대(흡입 컵 포함)의 최대 하중 지지력 | 킬로그램 | 400 | |
| 테이블 표면에서 스핀들 중심까지의 최대 거리 | mm | 620 | |
| 휠 사이즈 | mm | 400×(20-40)×127 | |
| 스핀들 속도 | (RPM/분) | 0-1800 | |
| 연삭 휠의 최소 수직 이송 | mm | 0.001 | |
| 작업대의 가로 이송 속도 | (m/min) | 1~24 | |
| 브레이크 부착 상하 서보 모터(W) | (여) | 1300 | |
| 전방 및 후방 서보 모터 | (여) | 850 | |
| 플러시 모터 | (마력×p) | 1/4×2 | |
| 가공시편의 표면조도 | μm | 라0.2 | |
| 스핀들 방사형 런아웃 | mm | ≤0.002 | |
| 스핀들 페이스 런아웃 | mm | ≤0.002 | |
| 상하(Z축) 반복 위치 정확도 | mm | ≤0.002 | |
| 전면 및 후면(Y축) 반복 위치 정확도 | mm | ≤0.002 | |
| 기계 크기 (L×W×H) | mm | 3850×2200×2100 | |
| 기계 순중량 | 킬로그램 | 4200 | |
| 기계 총중량 | 킬로그램 | 5100 | |
| 가이드 레일 및 나사 | ||
| X 축: 왼쪽 및 오른쪽 | 더블 V 플라스틱 가이드 레일 | |
| Y축: 전면 및 후면 | 더블 V 플라스틱 가이드 레일 | |
| Z 축: 위아래 | 스케이트보드형 하드 가이드 | |
| 볼 나사 직경/피치 | Y:Ф32mm/5mm Z:Ф32mm/5mm |
|
| 모터 사양 | ||
| 스핀들 모터 | HXP | 7.5×4 |
| 유압 모터 | HXP | 3×6 |
| 오일 냉각 모터 | H*P | 1×2 |
| 물 탱크 모터 | H*P | 1/5 |
이 시리즈는 또한 표면 거칠기를 달성할 수 있습니다: Ra 0.08um
