원래 장소:
중국
브랜드 이름:
HD TECH
인증:
CE, ISO certification
모델 번호:
MNK-1050CNC

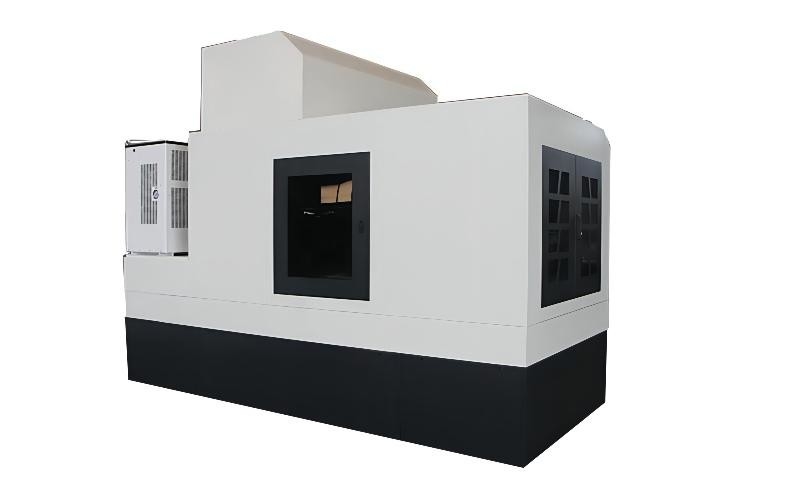

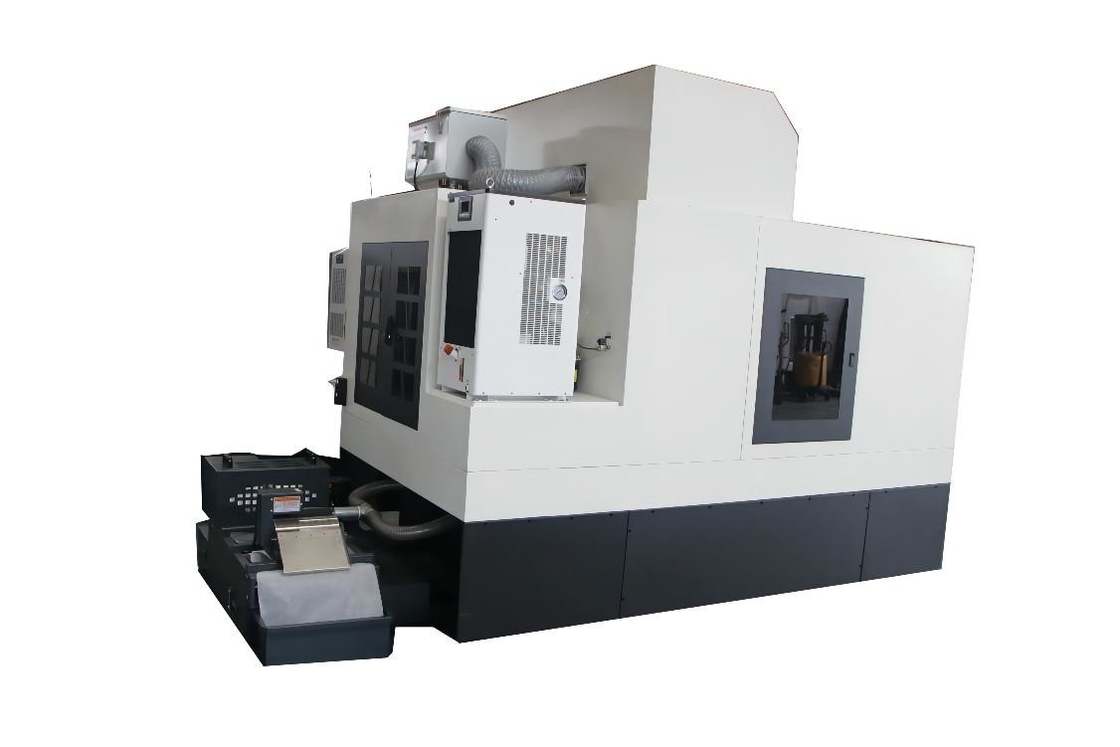

MNK-1050CNC 리니어 가이드 슬라이더 특수 연삭기
전체 레이아웃
1. 미네랄 대리석 갠트리 프레임 구조 침대.
2. 선형 가이드 나사 막대의 직선 운동에 협력
구조적 특징:
1. 주요 구조 부분: 베이스 및 빔 부분은 광물성 대리석 주조 구조를 원료로 채택하고 작업대는 천연 대리석을 원료로 채택합니다.특성;고강도, 우수한 충격 흡수, 내열성 및 변형,
2. 기계는 슬라이딩 블록 연삭에 사용되며 고객 요구 사항에 따라 특수 공구를 설계할 수 있습니다.
3. 공작 기계의 연삭 헤드는 작업대와 수직 인 수직 구조를 채택합니다.
4. X 축, Y 축 및 Z 축에는 표준 THK 나사 및 THK 롤러 자동 가이드 구조가 장착되어 있으며 서보 모터에 의해 직접 구동됩니다.
기술적인 매개변수
| 안건 | 단위 | MNK-1050CNC | |
| 작업 테이블 영역 | mm | 1200×500 | |
| 전자기 척 영역 | mm | 1060×260 | |
| 테이블 표면에서 스핀들 중심까지의 최대 거리 | mm | 250 | |
| 휠 사이즈 | mm | 구매자 제공 | |
| 스핀들 속도 | (RPM/분) | 8000-60000 | |
| 연삭 휠의 최소 수직 이송 | mm | 0.001 | |
| 작업대의 가로 이송 속도 | (m/min) | 1~28 | |
| Z/Y 축 서보 모터 | (여) | 2400 | |
|
X 축 서보 모터 |
(여) | 3100 | |
| 플러시 모터 | (마력×p) | 1/2×2 | |
| 가공시편의 표면조도 | μm | 라0.2 | |
| 스핀들 방사형 런아웃 | mm | ≤0.002 | |
| 스핀들 페이스 런아웃 | mm | ≤0.002 | |
| 상하(Z축) 반복 위치 정확도 | mm | ≤0.002 | |
| 전면 및 후면(Y축) 반복 위치 정확도 | mm | ≤0.002 | |
| 기계 크기 (L×W×H) | mm | 3000×2500×2400 | |
| 기계 순중량 | 킬로그램 | 8500 | |
| 기계 총중량 | 킬로그램 | 9000 | |
| 가이드 레일 및 나사 | ||
| X축 | THK35 롤러 사일런트 가이드 P 클래스 | |
| Z/Y축 | THK35 롤러 사일런트 가이드 P 클래스 | |
| 볼 나사 직경/피치 |
Y:Ф40mm/5mm Z:32mm/5mm X:Ф40mm/40mm |
|
| 모터 사양 | ||
| 전동 스핀들 | 5.5-18.5KW | |
| 물탱크 모터(자기 종이백 분리기 포함) | 0.75KW | |
| 상하 Z 서보 모터(브레이크 포함) |
2400W |
|
| Y 서보 모터 | 2400W | |
| X 서보 모터 | 3100W | |
| 드레서 모터 | 1700W | |
