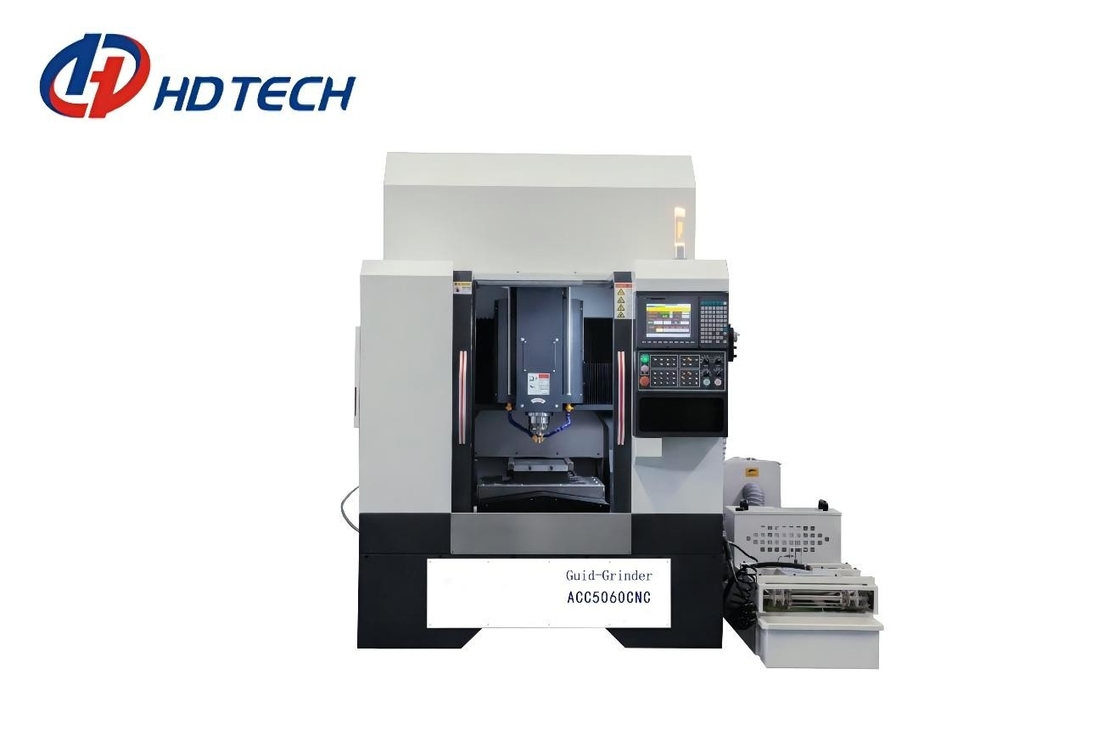

5060 CNC 스핀들 수직 표면 비분쇄기 600 X 250 MM
제품 세부 정보
| 상품명: | 5060CNC 리니어 가이드 슬라이더 특수 연삭기 | 작업대 크기: | 600x250mm |
|---|---|---|---|
| 연삭 휠의 최소 수직 이송: | 0.001mm | 테이블 표면에서 스핀들 중심까지의 최대 거리: | 250mm |
| 휠 사이즈: | 구매자 제공 | 스핀들 속도: | 0-40000rpm |
| 가공시편의 표면조도: | Ra0.4μm | 기계 순중량: | 5000kg |
| 강조하다 |
CNC 수직 표면 연삭기,600 X 250 MM 수직 표면 연삭기,CNC 수직 스핀들 표면 그라인더 |
||
제품 설명
MNK-5060CNC 리니어 가이드 슬라이더 특수 연삭기
전체 레이아웃
1. 수직 축 광물 갠트리 구조 침대.
2. 직접 이동을 위해 와이어 레일 리드 로드와 조정합니다.
구조적 특징:
1. 주요 구조 부품은 강도, 충격 흡수 및 내열성이 우수한 광물 주물로 만들어집니다.
2. 이 공작 기계는 슬라이더 연삭에 사용되며 고객 요구 사항에 따라 특수 공구를 설계할 수 있습니다.
3. 공작 기계의 연삭 헤드는 작업대가있는 수직 구조 인 수직 구조를 채택합니다.
4. 서보 모터로 구동되어 고정밀 및 정확한 반복 위치 지정의 장점이 있습니다.
5. 연삭 휠의 드레싱은 서보 제어 고정 소수점 드레싱 모드로 새 연삭 휠의 드레싱 속도를 높일 수 있습니다.마무리를 개선하다
기술적인 매개변수
| 안건 | 단위 | MNK-5060CNC | |
| 작업 테이블 영역 | mm | 600×250 | |
| 테이블 표면에서 스핀들 중심까지의 최대 거리 | mm | 250 | |
| 휠 사이즈 | mm | 구매자 제공 | |
| 스핀들 속도 | (RPM/분) | 0-40000 | |
| 연삭 휠의 최소 수직 이송 | mm | 0.001 | |
| 작업대의 가로 이송 속도 | (m/min) | 1~24 | |
| Z 축 서보 모터 | (여) | 2400 | |
|
X/Y 축 서보 모터 |
(여) | 2400 | |
| 드레싱 축 서보 모터 | (여) | 1700 | |
| 플러시 모터 | (마력×p) | 1/2×2 | |
| 가공시편의 표면조도 | μm | 라0.4 | |
| 스핀들 방사형 런아웃 | mm | ≤0.002 | |
| 스핀들 페이스 런아웃 | mm | ≤0.002 | |
| 상하(Z축) 반복 위치 정확도 | mm | ≤0.002 | |
| 전면 및 후면(Y축) 반복 위치 정확도 | mm | ≤0.002 | |
| 기계 크기 (L×W×H) | mm | 2500×2500×2400 | |
| 기계 순중량 | 킬로그램 | 5000 | |
| 기계 총중량 | 킬로그램 | 5500 | |
| 가이드 레일 및 나사 | ||
| X축 | THK30 롤러 사일런트 가이드 P 클래스 | |
| Z/Y축 | THK35 롤러 사일런트 가이드 P 클래스 | |
| 볼 나사 직경/피치 |
ZY:Ф32mm/5mm X:Ф32mm/32mm |
|
| 모터 사양 | ||
| 전동 스핀들 | 11KW | |
| 물 탱크 모터(자기 분리기 포함) | 1/2 H*P | |
| 상하 Z 서보 모터(브레이크 포함) |
2400W |
|
| X/Y 서보 모터 | 2400W | |
| 드레서 모터 | 1700W | |
제품 하이라이트
MNK-5060CNC 리니어 가이드 슬라이더 특수 연삭기 전체 레이아웃 1. 수직 축 광물 갠트리 구조 침대. 2. 직접 이동을 위해 와이어 레일 리드 로드와 조정합니다. 구조적 특징: 1. 주요 구조 부품은 강도, 충격 흡수 및 내열성이 우수한 광물 주물로 만들어집니다. 2. 이 공작 기계는 슬라이더 연삭에 사용되며 고객 요구 사항에 따라 특수 공구를 설계할 수 있습니다. 3. 공작 기계의 연삭 헤드는 작업대가있는 수직 구조 인 수직 구조를 채택합니다. 4. 서보 모터로 구동되어 고정밀 및 정확한 반복 위치 지정의 장점이 있습니다...
