수평한 지루한 축융기 TZK6111 22KW 모터
제품 세부 정보
| 제품명: | TZK6111 수평 보링 및 밀링 머신 | 작업대 크기: | 1000x1000mm |
|---|---|---|---|
| <i>Max.</i> <b>최대</b> <i>allowable load of worktable</i> <b>작업대의 허용 하중</b>: | 2500kg | <i>Max.</i> <b>최대</b> <i>travel-X/Y/Z axis</i> <b>여행-X/Y/Z 축</b>: | X: 1200 Y: 900 Z: 900mm |
| <i>Min.</i> <b>최소</b> <i>distance from spindle face to worktable center</i> <b>스핀들 면에서 작업대 중심까지의 거리<: | 510mm | 스핀들 속도 범위: | 5-2000 r/min |
| 스핀들 모터 동력: | 22kw | 기계 무게: | 14500kg |
| 강조하다 |
수평 보링 및 밀링 머신,22KW 보링 및 밀링 머신,수평 헤비 듀티 보링 머신 |
||
제품 설명

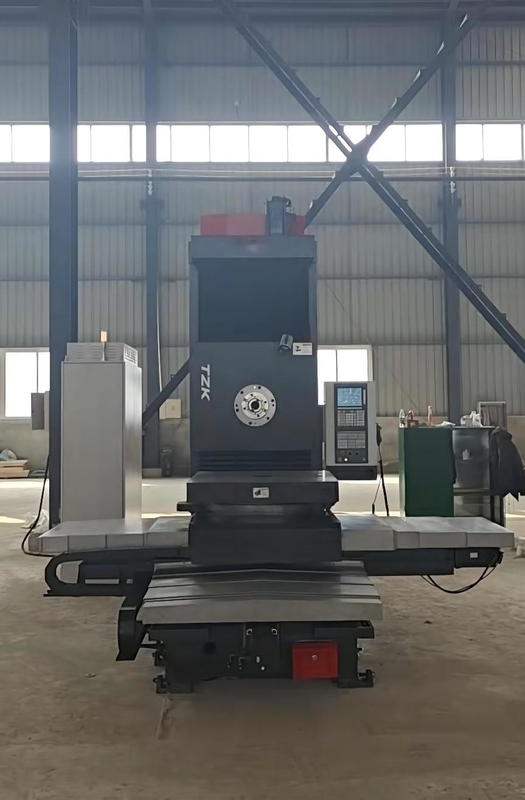

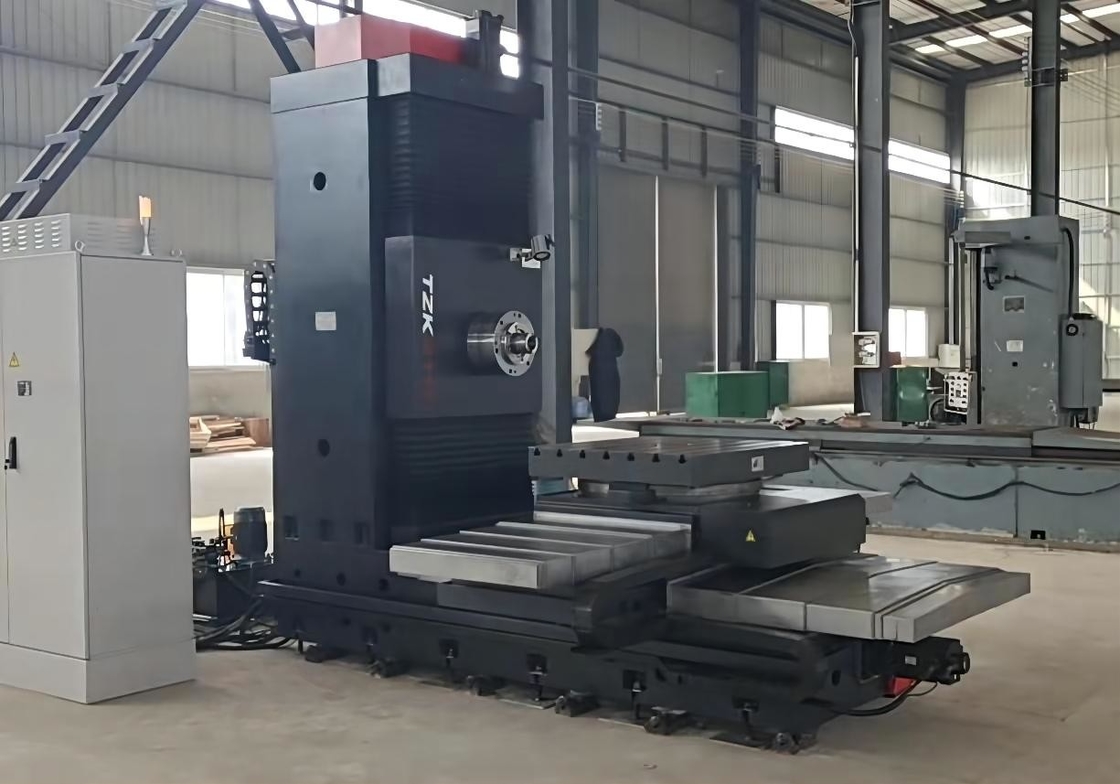

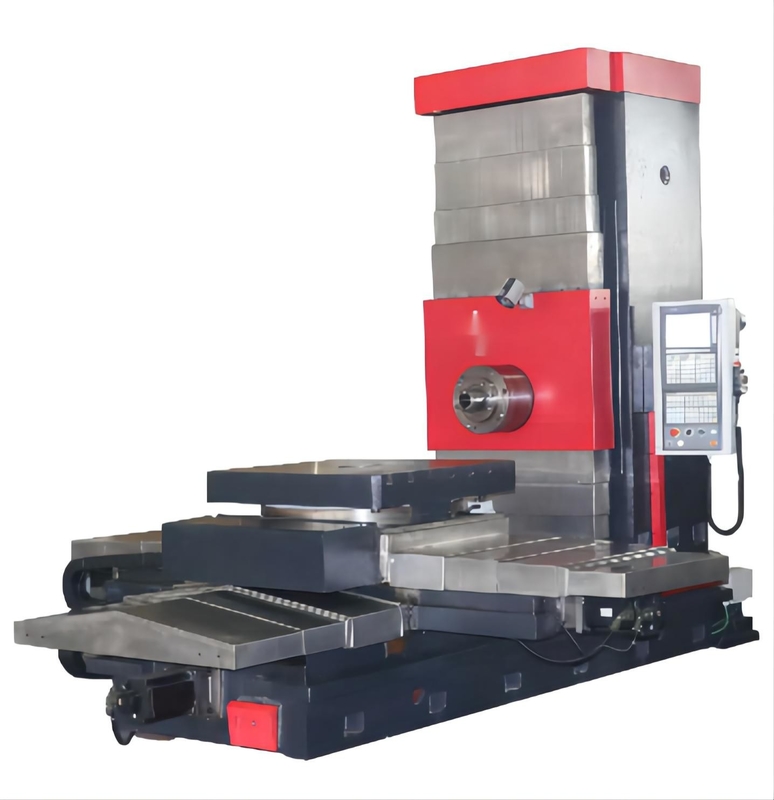

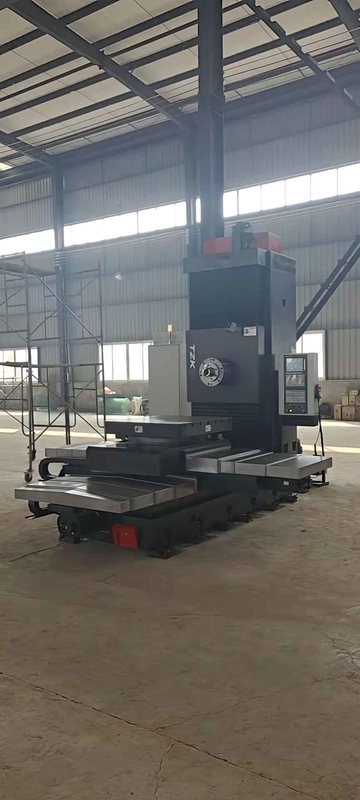

헤비 듀티 TZK6111 수평 보링 및 밀링 머신
기계 기능
--- 갠트리 기둥 ·
--- 공작기계 가이드웨이의 담금질 처리 ·
--- 스핀들 상자는 긍정적인 교수형 상자 구조를 채택합니다 ·
--- 주요 스포츠 2단 변속기 ·
--- 작업대 4×90° 회전 포지셔닝
---황삭, 정삭, 밀링 및 대형 및 중형 부품 및 상자 부품의 기타 공정에 적합합니다.
기술적인 매개변수
| 항목 단위 TZK6111 | |||
|
작업대 |
작업대 크기 | mmXmm | 1000X1000 |
| 허용 최대 부하 | 킬로그램 | 2500 | |
| T 슬롯 크기 | mmX PC | 연중무휴 | |
|
처리 범위 |
Max.travel-X/Y/Z 축 |
mm |
X:1200 Y:900 Z:900 |
| 스핀들 단면과 작업대 중심 사이의 최소 거리 | mm | 510 | |
| 스핀들 중심선과 테이블 표면 사이의 거리 | mm |
최소:0 최대:900 |
|
|
축 |
테이퍼 홀(7:24) | JT50 | |
| 속도 범위 | r/min | 5-2000 | |
| 최대 출력 토크 | Nm | 1000 | |
| 스핀들 모터 동력 | 크 | 22 | |
|
먹이다 |
급이송 속도-X/Y/Z 축 | m/min | 10 |
| 이송 속도 | m/min | 5 | |
| 3축 드래그 모터 동력(X/Y/Z) | 크 | 4.7 | |
| 위치 정확도 | X축/Y축/Z축 | mm | 0.03 |
| 반복 위치 정확도 | X축/Y축/Z축 | mm | 0.015 |
| 무게 | 킬로그램 | 14500 | |
| 총 전기 용량 | 크바 | 70 | |
| 전체 치수 | LXWXH | mmXmmXmm | 4653X3217X3432 |
제품 하이라이트
헤비 듀티 TZK6111 수평 보링 및 밀링 머신 기계 기능 --- 갠트리 기둥 · --- 공작기계 가이드웨이의 담금질 처리 · --- 스핀들 상자는 긍정적인 교수형 상자 구조를 채택합니다 · --- 주요 스포츠 2단 변속기 · --- 작업대 4×90° 회전 포지셔닝 ---황삭, 정삭, 밀링 및 대형 및 중형 부품 및 상자 부품의 기타 공정에 적합합니다. 기술적인 매개변수 항목 단위 TZK6111 작업대 작업대 크기 mmXmm 1000X1000 허용 최대 부하 킬로그램 2500 T 슬롯 크기 mmX PC 연중무휴 처리 범위 Max...
