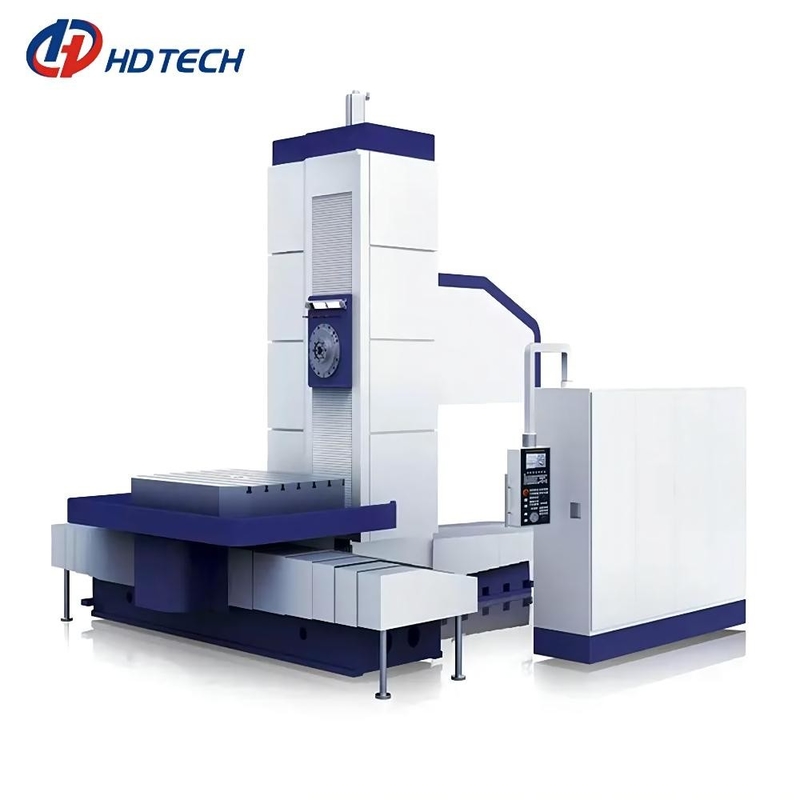

SMTCL CNC 수평 굴착 기계 TK6513 중량 수평 굴착 프레싱 기계
제품 세부 정보
| 생산품 이름: | TK6513/TKP6513 CNC 수평 밀링 및 보링 머신 | 작업대 사이즈: | 1400x1600 (1600x1800) mm |
|---|---|---|---|
| 작업 테이블의 최대 허용 부하: | 10000 KG | 작업 테이블 T 슬롯: | 28x9 mm xn |
| 가늘고 긴 지름: | Ø130 mm | 주축 속도 범위: | 10-2000 ((10-3000) /10-2000 r/min |
| 주 엔진 전력: | 25/30 (연속/30 분) kw | 전체적 차원(L*W*H): | 6700x7800x4400 mm |
| 강조하다 |
수평 CNC 보링 밀링 머신,금속 커팅 CNC 보링 밀링 머신,TK6513 CNC 금속 커팅 머신 |
||
제품 설명
제품 설명:
제품 특징:
1,CNC 수평 프레싱 및 굴착 기계 시리즈는 시장 수요에 따라 독일의 첨단 기술을 도입,우리 회사의 비슷한 기계 도구의 성숙한 구조와 기계 도구의 개발과 결합.
2"모듈적 설계의 사용, 즉 표준 인터페이스를 통해 모듈은 시장의 다양한 요구를 충족시키기 위해 다양한 방식으로 자유롭게 결합 될 수 있습니다.기계는 주로 밀링 및 boring, 또한 뚫기, 뚫기, 반면, 끝면 회전 및 회전 및 기타 프로세스를 수행 할 수 있습니다.
3, 특히 포러스 시스템 처리, 구멍 거리의 요구 사항 더 정확한 상자 부품에 적합, 기계는 좌표의 자동 위치 실현 할 수 있지만 또한 X, Y, Z를 실현 할 수 있습니다,W, B 어떤 네 좌표 축 연결, 도곡 인터폴레이션 윤곽 및 3 차원 표면 처리를 위해 사용할 수 있습니다.

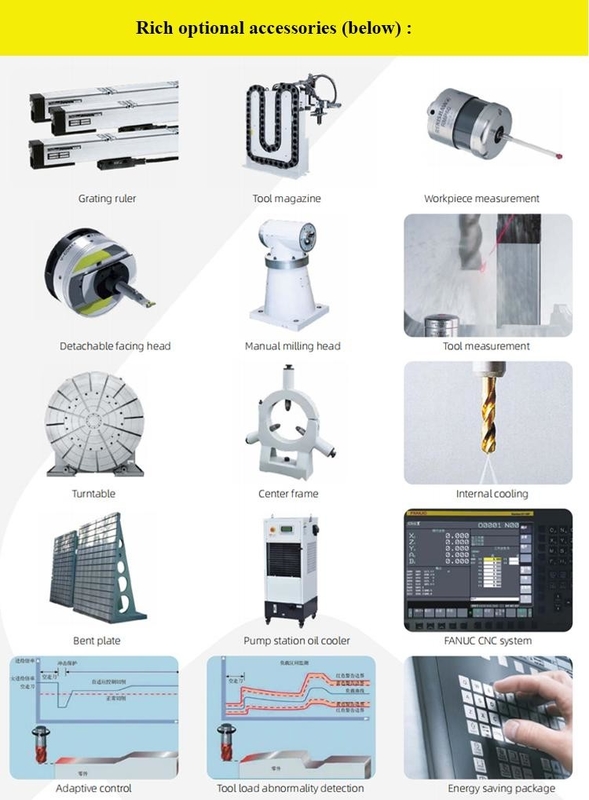

4사용자 요구 사항에 따라, 수직 CNC 회전 테이블, 오른쪽 각 프레싱 액세서리를 장착하여 기계 처리 기술의 범위를 확장 할 수 있습니다.
제품 세부 사항:
|
그 물건들
|
단위
|
TK ((H) 6513
|
TK ((H) P 6513
|
|
|

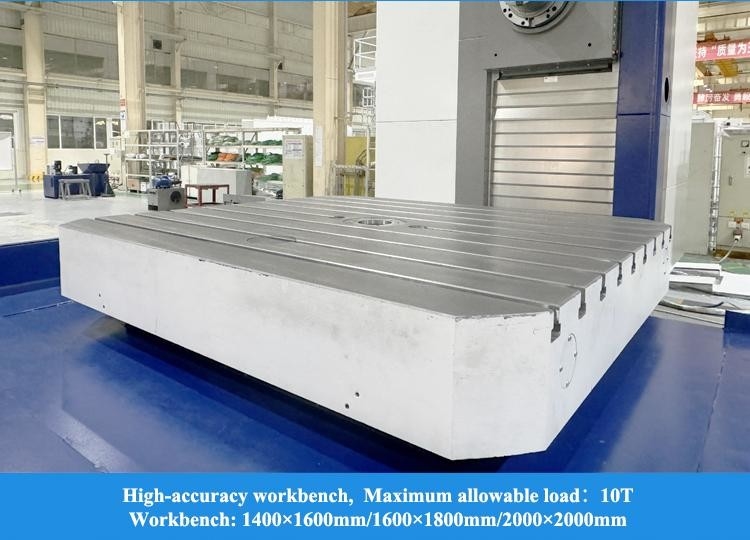

작업판 크기
|
mm
|
1400×1600/ 2000×2000
|
||
|
작업판의 최대 부하
|
T
|
10
|
||
|

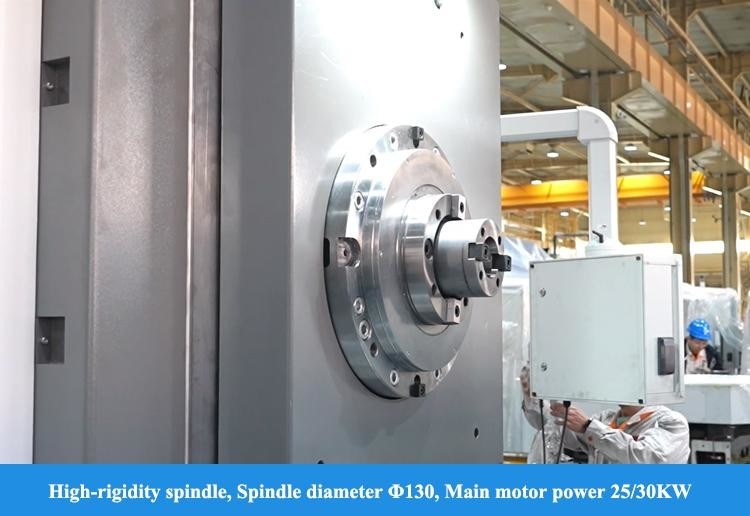

스핀드 지름
|
mm
|
φ130
|
||
|
앞면 머리 지름
|
mm
|
-
|
φ730
|
|
|
스핀드 톱니 구멍
|
|
IS0 7:24 N0.50
|
||
|
도구 막대기 사양
|
|
JT50/BT50
|
||
|
스핀드 속도
|
r/min
|
10-2000년
|
||
|
머리 속도에 맞게
|
r/min
|
-
|
10-125
|
|
|
주 엔진의 전력
|
kW
|
25/30
|
||
|
스핀드의 최대 토크
|
Nm
|
2500/3000
|
||
|
작업판의 가로 이동 X
|
mm
|
2000/3000/3500/4000
|
||
|
수직 이동 Y 머리
|
mm
|
1600/2000/2500/3000
|
||
|
기둥의 길쭉한 이동Z
|
mm
|
1600/2000
|
||
|
스핀드의 이동 W
|
mm
|
800
|
||
|
위쪽 머리 슬라이드 블록의 이동 U
|
mm
|
-
|
200
|
|
|
작업판 회전 B
|
°
|
0.001×360
|
||
|
스핀들 중심에서 작업판까지의 거리는
|
mm
|
100-1700
|
||
|
불쾌한 소리로
|
mm
|
850/1050
|
||
|
공급 속도
|
X,Y,Z
|
mm/min
|
1-6000
|
|
|
W
|
mm/min
|
1-3000
|
||
|
U
|
mm/min
|
-
|
1-3000
|
|
|
B
|
r/min
|
0-1
|
||
|
빠른 속도
|
X,Y,Z
|
m/min
|
9
|
|
|
W
|
m/min
|
3
|
||
|
U
|
m/min
|
-
|
3
|
|
|
B
|
r/min
|
1
|
||
|
위치 정확성
|
X,Y,Z
|
mm
|
X:0.02/0.016 (그레이트 스케일)
YZ:0.02/0.015 (그레이트 스케일)
|
|
|
W
|
mm
|
0.02
|
||
|
U
|
mm
|
-
|
0.032
|
|
|
B
|
"
|
10, 4x90°;6
|
||
|
위치 변경 정확성
|
X,Y,Z
|
mm
|
0.013
|
|
|
W
|
mm
|
0.018
|
||
|
U
|
mm
|
-
|
0.018
|
|
|
B
|
"
|
6
|
||
|

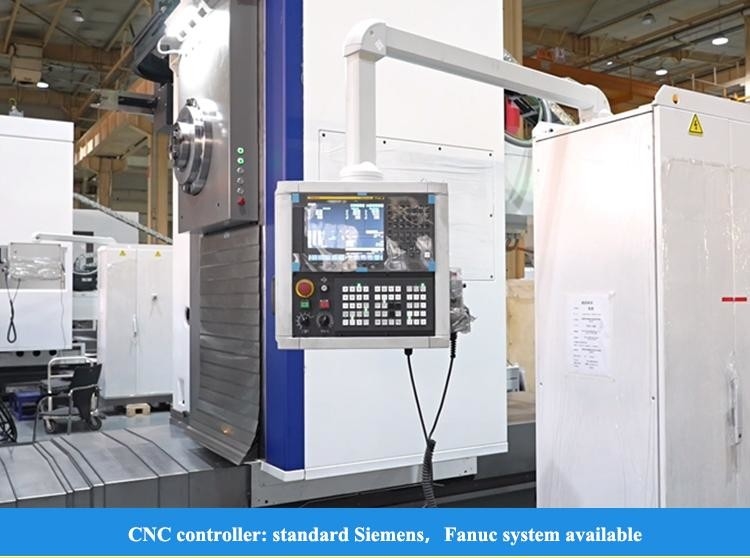

CNC 시스템
|
|
|
시멘스 828D
|
|
우리 서비스:
고품질의 기계를 받을 수 있도록
1모든 부품이 검사되어야 합니다.
3200개 이상의 검사 항목
4각 기계의 샘플 처리
5배달 전 72시간 시험 운행
◆ 30 년 + R & D 역사, 회사는 1993 년 설립 되었습니다
◆ 연구 및 설계 능력을 가진 첨단 기술 제조업체
◆ 안정 하고 성숙 한 공급 시스템
◆ 젊은 활동적 인 영업자 들 과 엔지니어 들 은 즉각적 인 서비스 를 제공 합니다.
◆ 에르고노믹 과 간편 한 유지 보수 에 따라 기계 의 업그레이드
◆ 우리 의 구조 설계 원칙: 간편 한 유지 보수 및 설치, 낮은 유지 보수 비용, 생산 에 영향을 미치지 않습니다
FAQ:
Q1. 당신은 무역 회사 또는 제조 회사입니까?
기계의 화물표 날짜부터 시작됩니다.
프-세일: 맞춤형 솔루션, 계획 및 디자인;원대원 서비스
판매 후:7 일 24 시간 라인 서비스, 설치 원격 지도, 고객 소프트웨어 시스템과 도킹
생산망이 전체적인 공장들 사이에 이루어집니다.
제품 하이라이트
제품 설명: 금속을 위한 SMTCL CNC 수평 굴착 기계 TK6513/TKP6513 중량 수평 굴착 프레싱 기계 기계 도구는 T 모양의 배열, 단일 열 및 측면 서스펜션 헤드 스톡 구조입니다. 작업 벤치와 슬라이드 캐리 는 가로 침대 안내 레일 (X 축 좌표) 을 따라 움직입니다.기둥은 슬라이드 캐리에 고정되어 길쭉한 베드 가이드레일 (Z축 좌표) 을 따라 움직입니다., 머리가 기둥 유도열을 따라 수직으로 움직입니다 (Y 축 좌표); 제품은 T 모양 침대 배열입니다. CNC 작업판은 360 ° 회전 (B 좌표) 을 갖추고 있습니다...
