단 하나 끝 얼굴 스핀들 비분쇄기 CNC 높은 정밀도 지상 분쇄기
제품 세부 정보
| 상품명: | HMP-208 CNC 싱글 엔드 페이스 그라인더 | <i>Max.</i> <b>최대</b> <i>outer diameter of grinding work piece</i> <b>연삭 공작물의 외경</b>: | φ100mm |
|---|---|---|---|
| 연삭 공작물의 높이 치수: | 2-50mm | 연삭 헤드의 최대 스핀들 속도: | 1450rpm |
| 모래 바퀴 직경: | CBN/305mm | 연삭 헤드의 이송 속도: | 0.003-3.125mm/s |
| 공작물 척 속도: | 0-200rpm | 기계 크기 (L×W×H): | 1100×1500×2000mm |
| 강조하다 |
고정밀 스핀들 연삭기,CNC 스핀들 연삭기,CNC 정밀 표면 그라인더 |
||
제품 설명

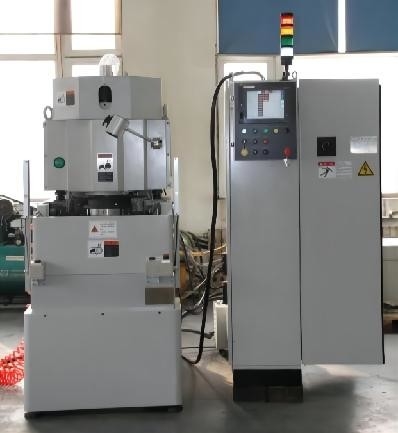

HMP-208 CNC 싱글 엔드 페이스 그라인더 고정밀 스핀들 연삭기
I 기계 기능
---CBN 슈퍼 연마 연삭 휠
---고정밀 연삭 휠 스핀들
---자동 트리밍
---하이 엔드 제어 시스템
---정밀 서보 모터
--- 조작하기 쉬운 인터페이스
---온라인 자동 처리 가능
---서보 모터 + 웜 드라이브 + 나사 공급 시스템
---서보 모터 + 웜 드라이브 로딩 및 언 로딩 시스템
II 기계 기술적인 매개변수
| 안건 | 매개변수 | 단위 | |
| 최대연삭 공작물의 외경 | φ100 | mm | |
| 연삭 공작물의 높이 치수 | 2-50 | mm | |
| 연삭 헤드의 최대 스핀들 속도 | 1450 | rpm | |
| 모래 바퀴 직경 | CBN/305 | mm | |
| 연삭 헤드의 이송 속도 | 0.003-3.125 | mm/s | |
| 공작물 척 속도 | 0-200 | rpm | |
| 비트 처리(예: 실린더 헤드) | 15 | 에스 | |
| 연삭 헤드의 모터 동력 | 11 | KW | |
| 기계의 총 전력 | 18 | KW | |
| 기계의 총 중량 | 4 | 티 | |
| 기계 크기 (L×W×H) | 1100×1500×2000 | mm | |
| 작업 정확도 | 평행도(예: 실린더 헤드) | ≤2 | μm |
| 평탄도(예: 실린더 헤드) | ≤2 | μm | |
| 치수 정확도(예: 실린더 헤드) | ≤2 | μm | |
| 표면 거칠기(예: 실린더 헤드) | ≤Ra0.2 | μm | |
III 적용분야
이 제품은 주로 에어컨 컴프레서, 자동차 부품, 유압 부품 및 기타 난가공 자재 분야에 사용됩니다.
IV 기계 기능
* 고효율, 고정밀
----고정밀 스핀들
----CBN 단면 연삭 휠 일치
-----고강성 가이드 레일
* 높은 신뢰성
---연삭 휠의 자동 수정
---연삭 휠의 자동 드레싱
---동작 레벨 설정
* 강력한 조작성
* 편리한 생산관리
V 처리 샘플
공조 압축기 실린더 헤드의 단면 연삭
| 안건 | 이름 또는 요구 사항 |
| 고객 | 압축기 회사 |
| 공작물 | 실린더 헤드 |
| 재료 | 합금 주철 |
| 경도 | HRC45-55 |
| 평탄도(mm) | 0.002 |
| 거칠기(μm) | 라0.2 |
| 분쇄량(mm) | 0.1 |
| 비트 | 20 |
