7.5Kw CNC 드릴링과 평평한 부분 HD-1010을 위한 제분기
제품 세부 정보
| 상품 이름: | 기계 HD-1010을 꿰뚫고 분쇄하는 CNC | 맥스. 제조 공정에 있는 제품 사이즈: | 1000×1000 밀리미터 |
|---|---|---|---|
| 맥스. 제조 공정에 있는 제품의 두께: | 600 밀리미터 | 천공 직경: | Φ1-Φ40 밀리미터 |
| 방추 속도: | 30~3000 r/min | 스핀들 모터 동력: | 7.5 kw |
| 기계 공구의 외형치수: | 2500*1560*2200 밀리미터 | 총 중량: | 7800kgs |
| 강조하다 |
CNC 드릴링과 제분기,머시닝센터 CNC를 꿰뚫는 평평한 부분,CNC 받침대 드릴 기계 7.5 kw |
||
제품 설명

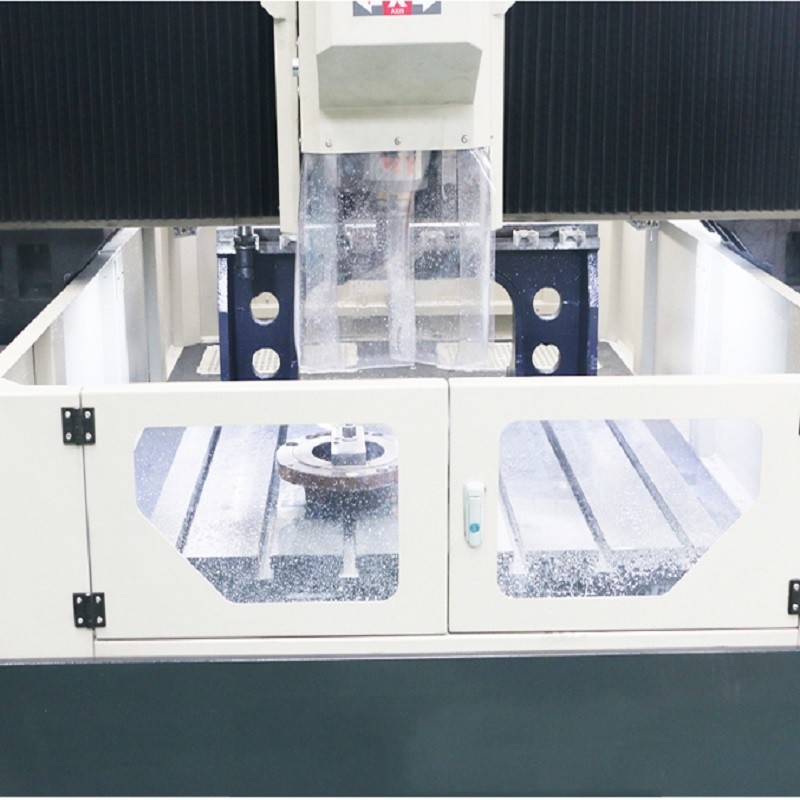

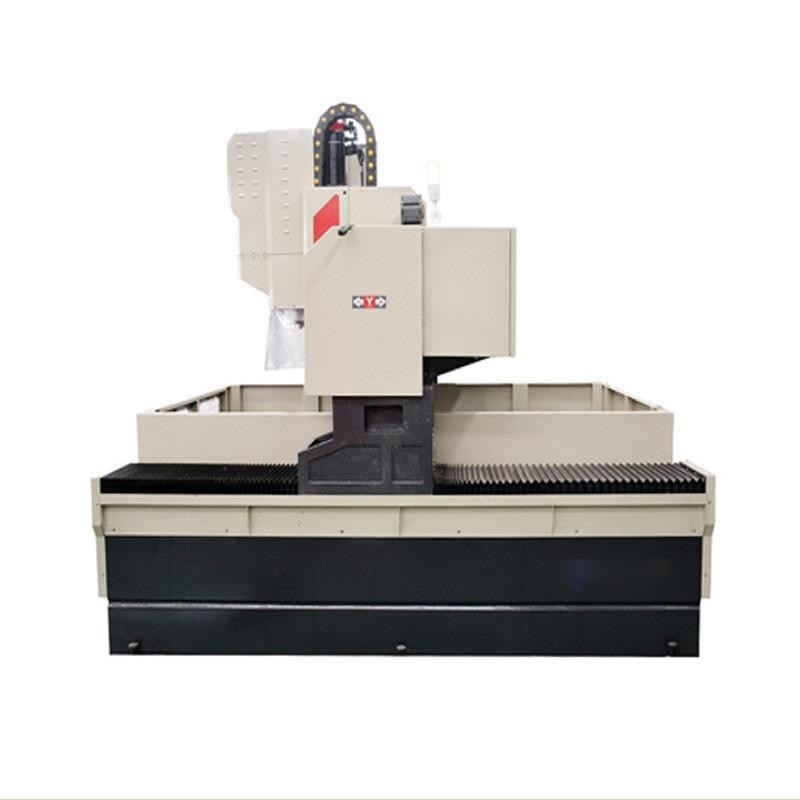

기계 HD-1010 맥스를 꿰뚫고 분쇄하는 CNC. 제조 공정에 있는 제품 size1000*1000mm
1, 기계 공구의 목적 :
CNC 드릴 기계는 주로 드릴링 / 카운터 싱킹 / 챔퍼링 / 태핑과 디스크 단부면과 평평한 부분의 경분쇄를 위해 사용됩니다.
2, 공작 기계 구조물
1. 기계 공구는 주로 침대, 작업대, 받침대, 전력 헤드, 회전 테이블, CNC 시스템, 냉각 시스템, 등으로 구성됩니다.
2. 받침대 CNC 드릴 기계는 고정된 침대 작업대와 받침대 움직임의 형식을 채택합니다.
(충격 흡수 가교 구조)
3. 베드, 기둥, 작업대와 받침대는 HT250이 구조물 부품을 던졌다는 것 이고 브라켓이 직사각관의 용접된 부분입니다. 가공처리하기 전에, 기계 공구 정확성의 안정성을 보장할 수 있는 그것은 고온에 단련되고 그리고 나서 세미 마무리가 스트레스를 제거하고, 그리고 나서 기계가공을 완성하기 위해 기계화한 후에 2회 단련됩니다. 전체 무쇠 작업대는 베드면에 T-홈을 분쇄하는 것을 끝내는데 사용되고 테이블 표면의 CNC 정밀 연마가 보증됩니다.

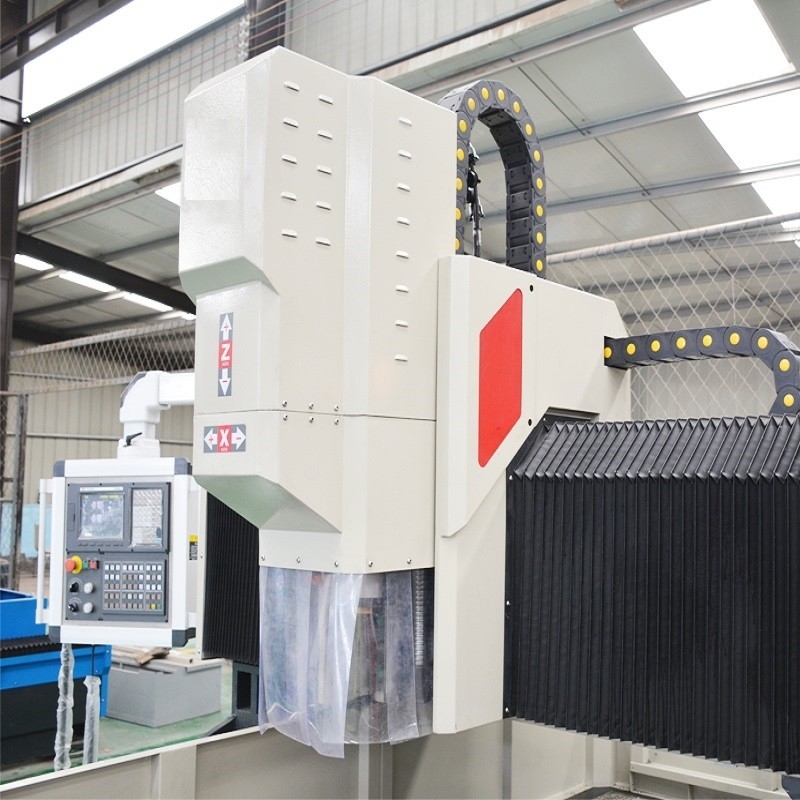

4. 받침대 CNC 드릴 기계는 네 CNC 감원을 가지고 있습니다. 기계 본체는 무거운 선형 가이드 레일을 갖추고 있습니다. 받침대는 가이드 레일 (x 축)을 따라 경도로 움직일 수 있습니다. 받침대의 대들보는 선형 가이드 레일을 또한 갖추고 있습니다. 슬라이드 플레이트는 가이드 레일 (Y 축)을 따라 수평적으로 움직일 수 있습니다. 슬라이드 플레이트는 하락을 갖추고 있습니다. 전력 헤드는 슬라이드판 (Z 축)에 수직적으로 계속 나아갈 수 있습니다. Ｘ, Ｙ, z축은 CNC 서보 모터와 볼 스크류가 운전한 전부입니다. a-주축은 정확성 회전 테이블을 갖추고 있습니다.
5. 전력 헤드의 주축은 정밀 스핀들을 채택하고, 서보 기구에 의한 스핀들 모터에 의해 가동되며, 그것이 필요성에 따라 비단계적으로 조정될 수 있습니다. 축은 BT40 척을 통하여 비트 도청 또는 프레이즈반용 커터에 의해서 고정되고 원 콜 공구 교체, 더 높은 정확성과 고속 절삭을 실현하기 위해 공기 펀칭 실린더를 갖출 수 있습니다.
6. 기계 공구는 리니어 가이드와 볼 스크류의 매끄럽고 장기 유효일을 보증하기 위해 냉각제 공급, 회복, 순환계와 자동 석유 윤활계통으로 설비되는 물 냉각을 채택합니다. (고속도 안쪽 유출구 축을 갖춥니다)
그것은 Ｕ 훈련, 부삽 훈련, 추관정, 불순물 안쪽 냉각 훈련, 핵심 훈련과 같이 중심물 도구를 사용할 수 있습니다 등.)
7. 제어 시스템은 칸데 CNC 시스템을 도입합니다, 전기 구동이 RS232 인터페이스와 컬러 표시 스크린, 중국 운용 정합으로 설비되는고 정밀도 절대치 시리즈 서보 모터 드라이브를 채택합니다, 현장 / 외부 USB 입력 제조 공정에 있는 제품, 가득 찬 디지털 고속 수동핸들을 갖추는 용이한 작동이 당신의 작전을 더 편리하고 빠르게 합니다.
부품이 인 기계 공구, 핵심의 신뢰성이 고품질 제품을 수입했다는 것을 보증하고 수입 부품의 목록을 보기 위해.
3, 기계 공구의 운영 환경 :
전원 공급기 : 3상 AC380V ± 10% 또는 50 Hz ± 1 또는 주문 제작된, 대기 온도 : 0 ' ~ 45 '
4, 기술적인 매개 변수 :
| 모델 | HD-1010 | |
| 최대 제조 공정에 있는 제품 사이즈 | 길이 × 폭 (밀리미터) | 1000×1000 |
제조 공정에 있는 제품 (밀리미터)의 최대두께 | 600 | |
수직 램 전력 헤드를 꿰뚫기
| 양 (부분) | 1 |
| 주축 테이퍼 구멍 | BT40 | |
| 천공 직경 (밀리미터) | Φ1-Φ40 | |
| 태핑 범위 | M3-M23 | |
| 방추 속도 (분 Ｒ /) | 30~3000 | |
스핀들 모터 동력 (kw) | 7.5Kw | |
| 축과 작업대(MM)의 더 낮은 단부면 사이의 거리 | 350-600mm | |
전력 헤드 (X-축)의 측면 운동
| 최대 행정 (밀리미터) | 1000 |
| X-축 이동 속도 (분 Ｍ /) | 0~9 | |
| x-축 서보 모터 동력 (kw) | 2.4*1 (15N.m) | |
받침대 세로 운동 (Y 축)
| 최대 행정 (밀리미터) | 1000 |
| Y-축 이동 속도 (분 Ｍ /) | 0~9 | |
| Y-축 서보 모터 (kw)의 동력 | 2.4*1(15N.m) | |
수직 램 공급 운동 (Z 축) (질소 밸런스 바)
| 최대 행정 (밀리미터) | 550 |
| Z 축 (분 Ｍ /)의 이동 속도 | 0~8 | |
| Z축 서보 모터 동력 (kw) | 2.4 * 1 밴드 브레이크 (15N. M) | |
| 회전 축 ---주축 | 회전식 지름 | 300 |
| 주축 서보 모터 동력 (kw) | 2.4*1(15N.m) | |
| 기계 공구의 외형치수 | 길이 × 폭 × 높이 (밀리미터) | 2500*1560*2200 |
| 정확도를 배치하는 3 주축 | X/Y/Z/A | ±0.05 |
| 세 주축 되풀이된 위치설정의 정확도 | X/Y/Z/A | ±0.025 |
| 총 중량 (T) | (About)7.8 | |
5, 주요 부문 카탈로그
| 이름 | 브랜드 | 원산지 |
| 리니어 가이드, 융통성이 없는 철도 슬라이더 | PMI / HIWIN / y55 스퀘어 철도 / 플랜지 슬라이더 | 대만, 중국 |
| 볼 스크류 | TBI / 5010 볼 스크류 | 대만, 중국 |
| 수자 제어 시스템 | KND (일련 서보 기구에 의한 버스 k1000mc1i) | 베이징 차이나 |
| 절대치 서보 모터와 운전자 | KND 일련 서보 기구에 의한 버스 | 베이징 차이나 |
| 서보 기구에 의한 스핀들 모터 | KND 일련 서보 기구에 의한 버스 | 베이징 차이나 |
| BT40 기계적 축을 냉각시키는 고속도 내부의 | 키이 핀 / 데나무 축 (내부냉각) | 대만, 중국 |
| 회전축 --A | 후안 큐 | 중국 |
| 공기 펀칭 실린더 | 아이르타크 | 대만, 중국 |
| 타이밍 벨트 | 풀옹 8m * 50 | 합작 투자회사 |
| 근접 스위치 | 오토닉스 | 대한민국 |
| 다른 주요 전기 부품 | 옴론 / 쉐나이더 / 델리스이 | |
| 손은 리모콘 박스를 잡았습니다 | KND | 합작 투자회사 |
| 전선과 케이블 | 상하이 Ｅ CHU, 고차폐 와이어 | 중국에서 만들어집니다 |
| 용적형 자동 윤활 시스템 | 휴런 | 대만, 중국 |
| 높은 탄력적 쉴드된 케이블 | Ｅ CHU | 합작 투자회사 |
1. 위에서 말한 지지 제조들은 업체의 지정된 협력들입니다. 특별한 상황의 경우에, 양쪽 당들은 당 A와 협상하고 똑같은 수준의 제품이 대체될 수 있다는 것에 서면으로 동의할 수 있지만, 그러나 품질 기준이 위에서 말한 공급들 보다 낮지 않을 것입니다.
2. 특정 구성은 또한 사용자들의 필요에 따라 조정될 수 있습니다.
