밀링 가공 센터 도구 형태 BT50을 꿰뚫는 GD1313 갠트리 타입 CNC
제품 세부 정보
| 상품 이름: | 머시닝센터를 꿰뚫고 분쇄하는 GD1313 받침대 CNC | 작업대 사이즈: | 1300×1300 밀리미터 |
|---|---|---|---|
| 작업대의 Max.load: | 2000KG | X/Y/Z 주축은 이동합니다: | 1300/1300/550 밀리미터 |
| 주축 단부 표면부터 작업대 표면까지 거리: | 250-800 밀리미터 | 맥스. 받침대의 공형홈 깊이: | 550 밀리미터 |
| 맥스. 받침대의 패스폭: | 1400 밀리미터 | 방추 속도: | 10-4000rpm |
| 강조하다 |
드릴링 밀링 가공 센터 갠트리 타입,밀링 가공 센터 BT50을 꿰뚫는 CNC,CNC 드릴 기계 도구 형식 |
||
제품 설명

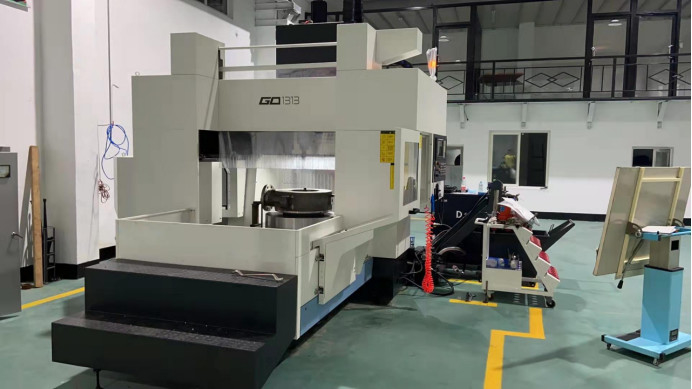

구멍을 뚫는 GD1313 갠트리 타입 CNC와 밀링 가공 센터 도구 형태 BT50
1. 기계에 대한 기술 :
1.1 기계의 주구조
GD1007은 가장 안정적 갠트리 프레임을 채택하고, 베드가 경화제로 배열되고, 베드 구조가 두껍습니다. 횡단면 최적화된 보는 큰 스팬 계단형 가이드 레일로 배열되고 강도 안장의 Z축이 높은 정전기와 동적 강성과 회전부의 축받치개를 만드는 여섯개 하락 블록으로 구성됩니다. 기계는 주요 핵심 부분, 주요 운동 시스템, 공급 운동 시스템, 공구 보관 보조 시스템, 공압 계통, 윤활계통, 보호 시스템, 칩 제거와 냉각 시스템, 전기적인 제어 시스템과 기타로 구성됩니다.
1.2 기계의 주요 핵심 부분
침대, 테이블, 기둥, 안장, 가늘고 긴 박스 소재의 GD1313 메인 키 큰 부분은 좋은 강성과 함께, HT300 고강도 그레이 캐스트 아이언이고 충격 흡수, 좋은 정확도 보유입니다.
GD1313 모든 중요 품목이 거칠거칠해지고 일본의 새로운 일본 기계 다중 기능 받침대 5면체 복합 공작 기계 (HF에 의해 세미-피니싱과 수입되는 우리의 기업 CNC 받침대 복합 공작 기계에 의해 완료되 - 5 Ｍ) 마지막 마무리 처리를 완료하고 보증하에게 일정온도 워크숍에서는 핵심 큰 기계 가공 정밀, 그러므로 공작 기계류의 기하학적 정확도를 보증하는 것.
1.3 기계의 주 운동 시스템
기계적 가늘고 긴 구조를 운전하면서, GD1313 주 운동 시스템은 벨트 드라이브 방식을 통하여 스핀들 서보 모터를 채택합니다, 세부가 다음과 같습니다 :
고 정밀도 스핀들 유닛을 사용하여, 스핀들 유닛은 기계 공구의 핵심적인 부분이고 모형을 만듭니다 : 주요 운동 시스템인 BT50은 15/18.5kW의 스핀들 서보 원동력을 채택합니다, 전송 구조가 벨트 드라이브 방식, 4000RPM의 최대 출력 속도, 214/255N.m.의 출력 토크입니다.
1.4 기계 이송 운동 시스템
GD1313은 총 3 직선 피드 샤프트를 가지고 있습니다. 3축 이송기구는 AC 서보 모터를 채택합니다. 비반동 일래스틱 커플링은 각각 샤프트의 왕복 운동을 회전시키고 실현하기 위해 직접적으로 볼 스크류를 운전하기 위해 직접적으로 리드 스크루로 연결됩니다.
1.5 기계 공구 잡지 :
GD1313은 공장 집에서 만드는 서보 기구에 의한 공구 매거진, 방법이 현장에서 있다는 공구 교체, 높은 신뢰도, 빠른 툴 변화를 채택합니다 ; 공구 매거진의 특정 매개 변수는 다음과 같습니다 :
도구 형식................................. BT50
잡지 저장량...... . ........................ 16 PC
최대 지름 (비어 있는 가득 찬 도구 / 인접 툴)... ........ Φ 133 / Φ 200 밀리미터
최대 공구장........................ 300 밀리미터
최대 도구 중량................................ 15KG
1.6 기계 공구 보호 시스템
GD1313 철도 보호 형식 : X-축은 201 스테인레스 강 보호하는 풀 플레이트입니다, Y-축이 장기 커버입니다, Z축이 스테인레스 강 갑옷 조각이 공급 시스템을 위한 적절한 보호를 제공한다는 것 입니다 ; 기계 공구 기계 보호는 작전 동안 안전과 보호 성능을 보장하기 위해 완전히 동봉된 양식을 사용하여 우리의 회사, 기계 공구 작동부에 의해 설계되고 제조됩니다.
1.7 기계 공구 칩 제거와 냉각 시스템
GD1313 칩 USES 나선-쌍 새장과 후방 체인 칩 제거 장치가 부스러기를 얻습니다.
냉각 시스템은 도구 내부냉각과 외부 냉각 장치의 2 냉각 방식을 채택합니다. 내부냉각은 20 변호사를 채택합니다, 65L/min 고속 유량 고압력 센터 물 여과 시스템과 외부 냉각 장치가 냉방의 신뢰성을 보증하기 위해 67L/min 흐름 속도와 27m 머리를 채택합니다.
고압 물 총의 표준 구성이 더 기계 공구 철줄칼밥을 청소할 수 있습니다.
1.8 기계 공압 계통
GD1007은 가늘고 긴 센터를 위해와 마르 분 축, 클린 에어와 외부 에어건을 위한 청정 압축 공기를 위한 도구를 바꾸기 위해 신뢰할 만한 성능과 좋은 안정성과 공기 제어부품을 채택합니다.
1.9 기계 공구 전기적인 제어 시스템
GD1007이 KND K2100 CNC 시스템을 선택합니다, 시스템 소프트웨어가 경보 검출 기능의 재산을 가지고 있고 더욱 확대되기 위해 제시간에 고장을 차단하고 매우 장비 파손과 개인 상해의 더 리스크를 즐일 수 있습니다, 기계 주요 전기 요소가 국내이고 국제적 유명한 브랜드를 채택한다고, 뛰어난 전기 부품 품질, 안정적인 성능은 기계 공구 오랫동안 고장이 없는 작전의 안정을 보증합니다.
2.주요 기술적인 매개 변수
| 항목 | GD1313 | |
| 작업대 사이즈 | 밀리미터 | 1300×1300 |
| 작업대의 Max.load | 킬로그램 | 2000 |
| X/Y/Z 주축은 이동합니다 | 밀리미터 | 1300/1300/550 |
| 주축 단부 표면부터 작업대 표면까지 거리 | 밀리미터 | 250-800 |
| 맥스. 받침대의 공형홈 깊이 | 밀리미터 | 550 |
| 맥스. 받침대의 패스폭 | 밀리미터 | 1400 |
| 주축 테이퍼 구멍 형식 | - | BT50 |
| 방추 속도 | rpm | 10-4000 |
| 스핀들 모터 동력 | kW | 15/18.5 |
| 축 토크 | N.m | 214/255 |
| 맥스. 공급 speed(X/Y/Z)로 일하기 | 분 밀리미터 / | 10000 |
| 빠른 움직임 speed(X/Y/Z) | 분 Ｍ / | 20/20/20 |
| 가이드 rail(X/Y/Z) | - | 기본레일 / 기본레일 / 기본레일 |
| 매거진 타입 | - | 서보 기구에 의한 공구 매거진 |
| 도구 양 | PC | 16 |
| 맥스. 지름 (가득 찬 도구 / 인접 툴이 비어있습니다) | 밀리미터 | Φ133/Φ200 |
| 맥스. 공구장 | 밀리미터 | 300 |
| 맥스. 도구 중량 | 킬로그램 | 15 |
|
위치 결정 정밀도 X/Y/Z (ISO 230-2) |
밀리미터 | 0.012/0.012/0.008 |
|
위치 결정 정밀도를 반복하세요 X/Y/Z (ISO 230-2) |
밀리미터 | 0.008/0.008/0.005 |
|
윤곽치수 (길이 Ｘ 폭 Ｘ 높이) |
밀리미터 | 5800x4200x3500 |
| 기계 공구 중량 (net/gross) | 킬로그램 | 10200/11000 |
| 제어 시스템 | - | KND |
3.메인 구성 목록
| 이름 | 상술 / 이름 | 공급자 | |
|
1 |
시스템 |
베이징 KND CNC 시스템 | 국산품 |
| 2 | 축 | BT50-155//Center 수단 축 | 대만, 중국 |
| 3 | 공구 매거진 | BT50//16T//Servo 공구 매거진 | 집에서 만든 공장 |
| 4 | 가이드 레일 | XYZ : 45가지 상술 | 대만 HIWIN / PMI |
| 5 | 스크루 | XY : 40 상술 Ｚ : 50이지 상술 | 대만 TBI |
| 6 | 태도 | 앵귤러 콘택트 볼 베어링 | 일본 NSK |
| 7 | 결합 | GS38 상술인 GS28 | 일본 NBK |
| 8 | 공압 | 공기 공급원 처리, 가늘고 긴 밀폐된 이차적 여과 | SMC / AIRTAC |
| 9 | 윤활계통 | 펌프에 기름을 치는 양적 오일 | 국산품 |
| 10 | 칩 제거 장치 | 체인 칩 제거 장치 | 국산품 |
| 11 | 냉각 시스템 | 20Bar 내부 냉각 필터 체제 | 국산품 |
| 12 | 전기적 박스 냉각 | 전기 캐비넷 열교환기 | 국산품 |
