원래 장소:
중국
브랜드 이름:
HD TECH
인증:
ISO certification
모델 번호:
X5032

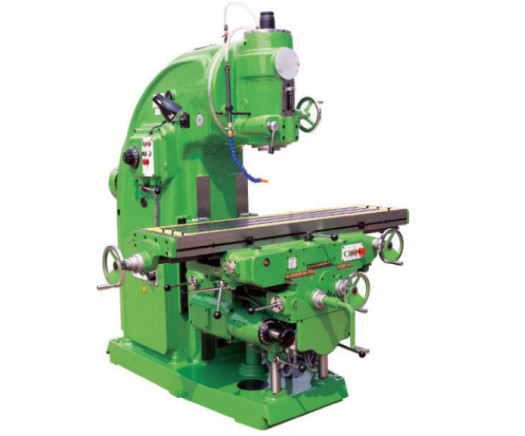

머리 회전 +/-45 도를 줄이는 기계 금속을 분쇄하는 X5032 수직 무릎 관절 타입
I 제품 우위를 분할하세요
1.주로 토대, 기체, 작업대, 활주 시트에 의해, 활주 시트를 높이, 축 박스와 다른 주성분은 기계 공구의 장기간 안정성을 보장하기 위해, 그리고 인공시효 처리에 의해, 높은 강도 소재 캐스팅으로 만들어집니다.
2.수직 밀링 헤드는 기계 공구의 처리 범위를 확대하기 위해 수직면에 조정된 ±45 일 수 있습니다' ; 원뿔 롤러 베어링, 베어링 캐패시티가 브레이크를 걸면서, 토크를 브레이크를 거는 사용 에너지가 크게 이고 빨리 멈춘 강하고 축이고 믿을 만하기 때문에 태도를 방추형으로 하세요.
3.테이블 X/Y/Z 방향은 수동 급지, 모터 공급과 모터가 빨리 3를 공급하게 합니다, 공급속도가 다른 처리 조건을 충족시킬 수 있습니다 ; 빠른 공급은 처리 위치에 빨리 제조 공정에 있는 제품을 만들 수 있습니다, 처리가 편리하고 빨리, 무-가공 시간을 줄입니다.
4.Ｘ, Ｙ, 슈퍼 오디오 급랭 뒤에 있는 Ｚ 세 방향 가이드 쌍, 정밀 연마와 강제 윤활로, 스크라핑 처리는 정확도를 향상시키고 기계의 서비스 수명을 연장합니다.
5.윤활화 장치는 수직, 수평선상, 수직 스크류와 가이드 레일 강제 윤활이고 공작 기계류의 효율적 운영을 보증하기 위해, 기계 웨어를 감소시킬 수 있습니다 ; 동시에, 냉각 시스템은 다양한 처리 공정 필요를 충족시키기 위해 노즐을 조정함으로써 냉각제 흐름의 크기를 바꿉니다.
6.기계설계는 작동하도록 쉬운 신체 공학의 원칙에 따릅니다 ; 조작 패널은 단순하고 직관적인 시각적 심벌로 설계됩니다.
부분 II 주요 기술 명세서 & 데이터
| 제품 모델 | X5032 |
| 주축면부터 작업대까지 거리 | 45-415 |
| 주축 단부 표면부터 칼럼까지 거리 | 350 |
| 가늘고 긴 테이프녹화자 | 7:24 |
| 스핀들공 지름 | 29 |
| 방추 속도 (r.pm) | 30-1500 |
| 밀링 헤드의 회전식 각도 | ±45' |
| 축 (밀리미터)의 여행 | 85 |
| 워크타벨 사이즈 (밀리미터) | 320×1325 |
| 작업대 교통 (밀리미터) | 700 225 370 |
| 작업대 공급 | 23.5-1180/15-786/8-394 |
| 빠른 공급 (mm/min) | 2300/1540/770 |
| t-슬롯 (number/width) | 3/18/70 |
| 메인 모터 (kw) | 7.5 |
| 피드 모터 (kw) | 1.5 |
| 전체적인 차원 (밀리미터) | 2530×1890×2380 |
| 정미중량 (킬로그램) | 2900 |
