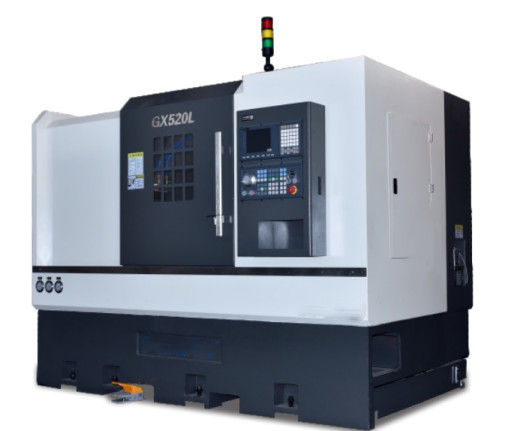

GX520LI CNC 터닝센터 45 도 비스듬한 침대 기계 4500 Rpm
제품 세부 정보
| 상품 이름: | CNC 터닝센터 GX520LI | 베드 에 맥스 변동: | 500 밀리미터 |
|---|---|---|---|
| 맥스 기계가공 지름 (디스크 유형): | 460 밀리미터 | 맥스 기계가공 지름 (사프트형): | 300MM |
| 맥스 공정 길이: | 1000 밀리미터 | 중심 거리: | 1080 밀리미터 |
| 연장 코 타입: | A2-6 | 스핀들 모터 동력: | 11 kw |
| 바 직경: | 52MM | 중량: | 5500kgs |
| 강조하다 |
비스듬한 베드 CNC 선반을 돌리기,45 급 비스듬한 베드 선반,CNC 작은 탑 터닝 장치 |
||
제품 설명
CNC 터닝센터 GX520LI 45 도 비스듬한 침대 기계 4500 rpm
I.Product 도입
기계의 베드 구조는 고강도 미하나이트 주철 형성을 사용하고 그것이 열정산 design.thus와 45' 비스듬한 베드 구조를 가지고 기계가 다음 문자들을 가지고 있습니다 :고성능, 고안정성과 유연하게 작동하도록 쉽습니다.그것은 내부이고 엑스터널치알씨룰러 회전하는 처리를 실현할 수 있었습니다
표면, 원뿔형 표면은 표면, 말단 면 (인치 시스템 쓰레드, 미터 나사, 테이퍼 나사와 스레드), 드릴링, 구멍과 기타를 뚫은 리밍입니다.기계는 워크샵에 대량 가공 작업편에 적합합니다.
II. 주요 기술적인 매개 변수
| 아니오. | 항목 | 유닛 | 매개 변수 |
| 1 | 베드 에 맥스 변동 | 밀리미터 | 500 |
| 2 | 맥스 기계가공 지름 (디스크 유형) | 밀리미터 | 460 |
| 3 | 맥스 기계가공 지름 (사프트형) | 밀리미터 | 300 |
| 4 | 맥스 공정 길이 | 밀리미터 | 1000 |
| 5 | 중심 거리 | 밀리미터 | 1080 |
| 6 | 연장 코 타입 | A2-6 (선택적인 A2-8) | |
| 7 | 스핀들 모터 동력 | KW | 11 |
| 8 | 척 / 회전하는 유압원통 | 8 인치 | |
| 9 | 방추 속도 | rpm | 4500 (A2-8 축 3000) |
| 10 | 스핀들공 지름 | 밀리미터 | 66 (A2-8 축 80) |
| 11 | 바 직경 | 밀리미터 | 52 (A2-8 축 65) |
| 12 | X/Z 축 나사 상술 | 4010/4010 | |
| 13 | x 축 제한 타격 | 밀리미터 | 300 |
| 14 | X/Z 주축 레일 시방서 | 45/45 | |
| 15 | Z 축 제한 타격 | 밀리미터 | 1050 |
| 16 | X/Z 주축 쾌속 이동 비율 | 분 Ｍ / | 20 |
| 17 | X/Z 주축 서보 모터 | 별거 안 해 | 18/18 |
| 18 | 전력축 서보 모터 | 별거 안 해 | 15 |
| 19 | X/Z 주축 반복 정밀도 | 밀리미터 | ±0.003 |
| 20 | 정확도를 배치하는 X/Z 주축 | 밀리미터 | ±0.005 |
| 21 | 작은 탑 | 12개의 스테이션 전력 작은 탑 | |
| 22 | 심 압축 상술 | MT-5 | |
| 23 | 심 압축 타격 | 밀리미터 | 100 |
| 24 | Length*width*height | 밀리미터 | 3220x1950x2130 |
| 25 | 중량 (근사 중량) | 킬로그램 | 5500 |
3세. 메인 구성 목록
| 표준 구성 | |||
| 부속물 이름 | 브랜드 | 발언 | |
| CNC 시스템 | 대만 | 신텍 22TA | |
| 가늘고 긴 드라이버 | 대만 | 신텍 | |
| X/Z 주축 서보 모터 | 대만 | 신텍 | 버스 제어 |
| 축 | 대만 | 루오 Li / 댄 퀀 | |
| 스핀들 베어링 | 일본 | NSK | |
| 스크루 로드 태도 | 합작 투자회사 | THT | |
| 선형 가이드 레일 | 대만 | PMI / HIWIN | x 축 : 45개 롤러 Z 축 : 45개 롤러 |
| 볼 스크류 | 대만 | PMI / HIWIN | x 축 : 4010 Z 축 : 4010 |
| 무의미한 로터리 실린더 | 중국에서 만들어집니다 | KEPUTE | |
| 무의미한 유압 척 | 대만 | 첸다오 / 통프우 | |
| 굴대 동력 선회 포탑 | 대만 | 마음 킹콩 | |
| 자동 윤활 시스템 | 중국에서 만들어집니다 | 후 실행 / 량 셍 | |
| 냉각 시스템 | 징 장 / 루오 카이 | ||
| 열교환기 | 링이르지 | ||
| 경보등 | 국내 고급 품질 | ||
| 전기적입니다 | 크힌트 | ||
| 기술교범 | |||
| 기계적 사용과 정비교범, 전기적 매뉴얼, 인증서, 패킹 리스트, 시스템 사용 설명서 (전자 파일), 시스템 프로그래밍 매뉴얼 (전자 파일) | |||
IV.Processing 샘플
