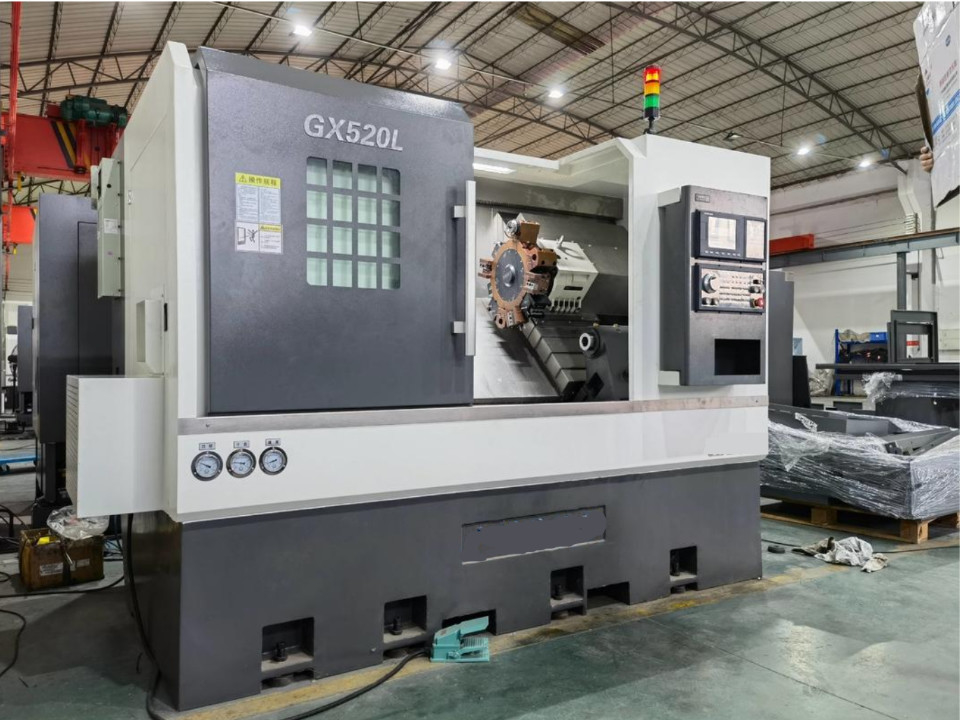

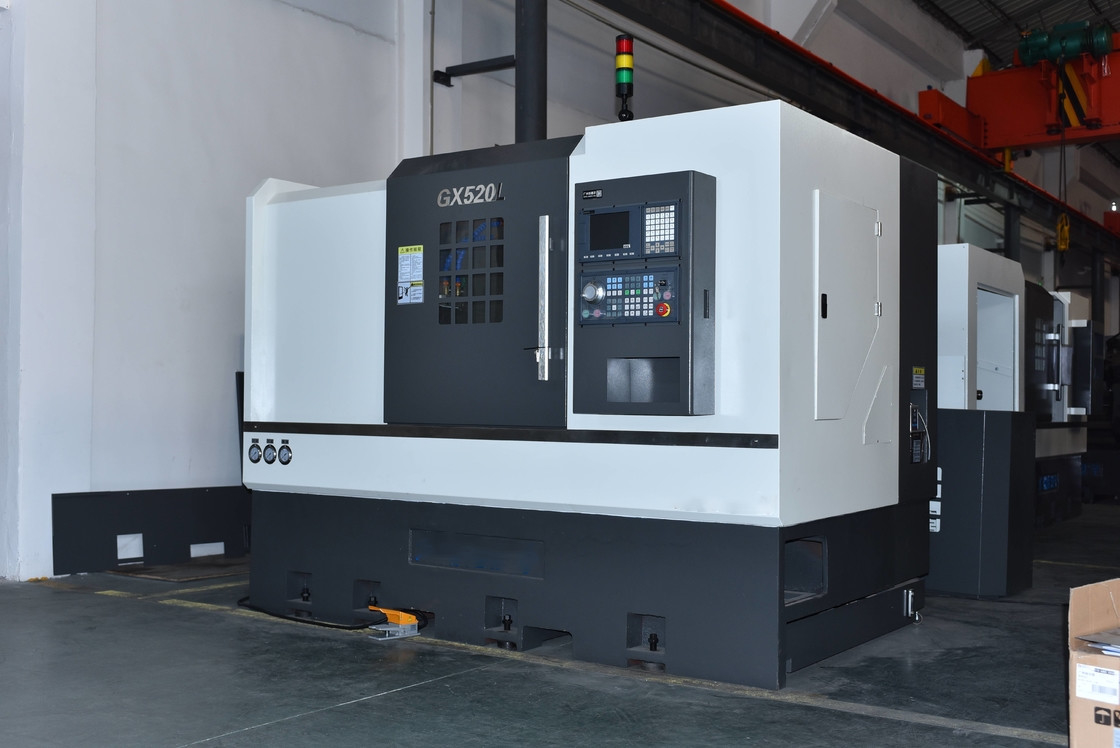

선반을 돌리는 GX520L 비스듬한 CNC 터닝센터 12 스테이션 전력 작은 탑 금속
제품 세부 정보
| 상품 이름: | CNC 터닝센터 GX520L | 베드 에 맥스 변동: | 500 밀리미터 |
|---|---|---|---|
| 맥스 기계가공 지름 (디스크 유형): | 460 밀리미터 | 맥스 기계가공 지름 (사프트형): | 300MM |
| 맥스 공정 길이: | 570 밀리미터 | 중심 거리: | 620 밀리미터 |
| 연장 코 타입: | A2-6 | 스핀들 모터 동력: | 11 kw |
| 바 직경: | 52MM | 중량: | 4300kgs |
| 강조하다 |
선반을 돌리는 비스듬한 금속,동력 선회 포탑 터닝 장치,작은 탑 금속 CNC 터닝센터 |
||
제품 설명
도매 공급 사업자 제조를 돌리는 편향 CNC 터닝센터 GX520L 4500rpm 금속
I.Product 주요 특징
1.기계 베드는 광학적인고 정밀도를 사용합니다 똑같은 위치설정을 보증하기 위한 피치 보상을 공작물의 정확하게 하도록 라세린스트루먼트.
2. X,Z-주축은 높은 르기디티와 리니어 가이드 방법을 이용합니다 (히윈과 PMI가 대만으로부터 중요했습니다).계산과 분석을 통하여, 트랙과 트렉 스페이싱은 최고의 디자인, 저저항과 고강도를 사용합니다. X.Z-주축은고 정밀도 C3 연마볼 스크루를 사용합니다.NSK 또는 담배의 콤비네드타입의 보조 지원을 지니는 고정된 최종 용도 60' 빗각 공에서 양쪽. 2 축 말단은 가공 정확도를 보증하기 위해 주장 디자인을 사용합니다. 빠른 이동은 30m/min 입니다.그러므로 그것은 작업 효율과 감소 처리 시간을 높일 수 있습니다.
3. 축은 각도 볼 베어링이 축 안에서 설치하는 대만 imported.NSK p4 등급을 사용합니다.앞 3과 뒤로 2의 의회는 강성과 굴대이고 광선 방향을 위해 정확도로 일하는 것 보증합니다.축과 상자를 위한 접촉 수르타스는 긁어 모아집니다.그러므로, 축의 운영하는 고속도 동안, 그것은 축 퀄레, 최소 진동과 좋은 방열을 유지할 수 있습니다.
II. 주요 기술적인 매개 변수
| 아니오. | 항목 | 유닛 | 매개 변수 |
| 1 | 베드 에 맥스 변동 | 밀리미터 | 500 |
| 2 | 맥스 기계가공 지름 (디스크 유형) | 밀리미터 | 460 |
| 3 | 맥스 기계가공 지름 (사프트형) | 밀리미터 | 300 |
| 4 | 맥스 공정 길이 | 밀리미터 | 570 |
| 5 | 중심 거리 | 밀리미터 | 620 |
| 6 | 연장 코 타입 | A2-6 (선택적인 A2-8) | |
| 7 | 스핀들 모터 동력 | KW | 11 |
| 8 | 척 / 회전하는 유압원통 | 8 인치 | |
| 9 | 방추 속도 | rpm | 4500 (A2-8 축 3000) |
| 10 | 스핀들공 지름 | 밀리미터 | 66 (A2-8 축 80) |
| 11 | 바 직경 | 밀리미터 | 52 (A2-8 축 65) |
| 12 | X/Z 축 나사 상술 | 4010/4010 | |
| 13 | x 축 제한 타격 | 밀리미터 | 300 |
| 14 | X/Z 주축 레일 시방서 | 35/45 | |
| 15 | Z 축 제한 타격 | 밀리미터 | 620 |
| 16 | X/Z 주축 쾌속 이동 비율 | 분 Ｍ / | 20 |
| 17 | X/Z 주축 서보 모터 | 별거 안 해 | 18/18 |
| 18 | 전력축 서보 모터 | 별거 안 해 | 15 |
| 19 | X/Z 주축 반복 정밀도 | 밀리미터 | ±0.003 |
| 20 | 정확도를 배치하는 X/Z 주축 | 밀리미터 | ±0.005 |
| 21 | 작은 탑 | 12개의 스테이션 전력 작은 탑 | |
| 22 | 심 압축 상술 | MT-5 | |
| 23 | 심 압축 타격 | 밀리미터 | 100 |
| 24 | Length*width*height | 밀리미터 | 2770x1780x11945 |
| 25 | 중량 (근사 중량) | 킬로그램 | 4300 |
3세. 메인 구성 목록
| 표준 구성 | |||
| 부속물 이름 | 브랜드 | 발언 | |
| CNC 시스템 | 대만 | 신텍 22TA | |
| 가늘고 긴 드라이버 | 대만 | 신텍 | |
| X/Z 주축 서보 모터 | 대만 | 신텍 | 버스 제어 |
| 축 | 대만 | 루오 Li / 댄 퀀 | |
| 스핀들 베어링 | 일본 | NSK | |
| 스크루 로드 태도 | 합작 투자회사 | THT | |
| 선형 가이드 레일 | 대만 | PMI / HIWIN | x 축 : 35개 롤러 Z 축 : 45개 롤러 |
| 볼 스크류 | 대만 | PMI / HIWIN | x 축 : 4010 Z 축 : 4010 |
| 무의미한 로터리 실린더 | 중국에서 만들어집니다 | KEPUTE | |
| 무의미한 유압 척 | 대만 | 첸다오 / 통프우 | |
| 굴대 동력 선회 포탑 | 대만 | 마음 킹콩 | |
| 자동 윤활 시스템 | 중국에서 만들어집니다 | 후 실행 / 량 셍 | |
| 냉각 시스템 | 징 장 / 루오 카이 | ||
| 열교환기 | 링이르지 | ||
| 경보등 | 국내 고급 품질 | ||
| 전기적입니다 | 크힌트 | ||
| 기술교범 | |||
| 기계적 사용과 정비교범, 전기적 매뉴얼, 인증서, 패킹 리스트, 시스템 사용 설명서 (전자 파일), 시스템 프로그래밍 매뉴얼 (전자 파일) | |||
IV.Workpiece는 시험합니다
Ｖ. 포장과 선적
