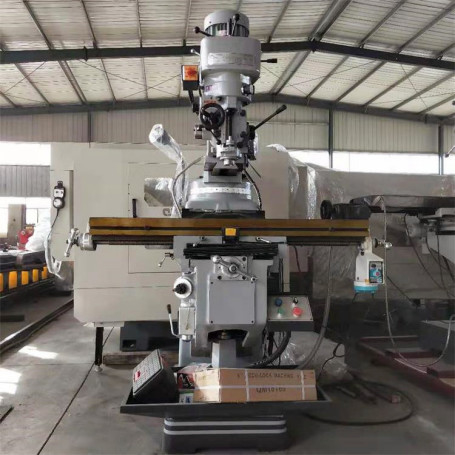

M5 니형 작은 탑 제분기 보편적 수직 터릿 헤드
제품 세부 정보
| 상품 이름: | M5 작은 탑 제분기 | x 축 교통: | 840 밀리미터 |
|---|---|---|---|
| Y 축 교통: | 330 밀리미터 | Z 축 교통: | 380 밀리미터 |
| 테이블 사이즈: | 1370*330mm | 스핀들공의 테이프녹화자: | 서 있으세요 : R8 / NT30 수평선상 NT40 |
| 주축 속도 범위: | 66-4540r/min | 가늘고 긴 교통 :: | 127 밀리미터 |
| 중량: | 1550 킬로그램 | 차원: | 1800*1680*2190mm |
| 강조하다 |
니형 작은 탑 제분기,머신 헤드를 분쇄하는 수직 작은 탑,보편적 CNC 작은 탑 공장 M5 |
||
제품 설명
작은 탑 제분기 M5 수직 터릿 헤드 작은 유니버셜 작은 탑 제분기 가로 플라이스반
내가 기계화하는 부품은 특징을 이룹니다
1. 기계는 구조에서 소형이고 크기에서 작고 유연성에서 높습니다. 밀링 헤드는 90'과 여기저기에 45의' 방향을 바꿀 수 있습니다.
2. 기계는 강한 구조, 어떤 변형과 좋은 안정으로, 우수한 미해나 캐스팅을 채택하지 않습니다. 주축은 강한 컷팅력과 優秀級 정밀도와 함께, 정확성 점수 비스듬한 볼 베어링에 결합되는 것으로 크로마늄-몰리브뎀 불순물, 훌륭하게 열처리를 완화시키고 완화시키는 것 뒤에 지상으로 만들어집니다.
3. 3축 구각치 기반 핵심은 좋은 마모 방지와 긴 서비스 라이프로, 진보적 인청동 (PBC-2)로 만들어집니다.
4. 주축 접동 유도부가 운영하고 불타기 위해 쉬운 타가이드-B 웨어 시트에 의해서 부착되는 Ｘ와 Ｙ는 자율과 오래가게 됩니다.
5. 끄고 딱딱해진 후, 입도록 쉽지 않은 작업 테이블은 훌륭하게 땅입니다.
6. 매뉴얼 오일 펌프, 작업대와 리프팅 플랫폼의 센트럴라이즈드 루브리케이션으로 설비됩니다.
7. 24V, 110V, 220V 출력 소켓으로, 개선된 전기 박스와 제어기를 갖춥니다.
8. 공기 브로치 장치는 2 초, 빠르고 안전한 고효율에 공구 교체를 실현하기 위해 선택될 수 있습니다.
부분 II 주요 기술 명세서 & 데이터
| 항목 | Parameter/M5 |
| x 축 교통 | 840 밀리미터 |
| Y 축 교통 | 330 밀리미터 |
| Z 축 교통 | 380 밀리미터 |
| 테이블 사이즈 : | 1370*330mm |
| 스핀들공의 테이프녹화자 | 서 있으세요 : R8 / NT30 수평선상 NT40 |
| 주축 속도 범위 | 66-4540r/min |
| 주축 단부 표면과 작업대 사이의 거리 | 0-450mm |
| 가늘고 긴 교통 : | 127 밀리미터 |
| 방추 속도 | 서 있으세요 : 16 속도, 수평식 :12 속도 |
| 가늘고 긴 공급 : | 0.076/0.003 0.038/0.0015 0.203/0.008" |
| 가늘고 긴 저속도 (R /min) | 66,110,175,270,550,930,1460,2270 |
| 가늘고 긴 고속도 (R /min) | 132,220,350,540,1100,1860,2920,4540 |
| 수직 밀링 헤드의 경사각 : |
'전에 45, - 45 ' 뒤에 90 '옳, - 90 '왼쪽 |
| t-슬롯 (슬롯 피치의 폭 수) | 16*3*65 밀리미터 |
| 전압 (V) / 주파수 (Hz) | 380/50 |
| 헤드 모터 | 서 있으세요 : 5HP/3.75KW 수평식 : 3KW |
| 냉각 모터 | 1/8HP/45W |
| 작업대의 최대 적재량 | 500KG |
| 중량 | 1550KG |
| 차원 : | 1800*1680*2190mm |
부착의 부분 III 목록
| 아니오. | 이름 | 수량 |
| 1 | 공구함 | 1 |
| 2 | 견인봉 | 1 |
| 3 | 크랭크를 높이기 | 1 |
| 4 | 손조작-핸들 | 1 |
| 5 | 공급 핸들 | 1 |
| 6 | 더블 옵셋 고리형 스파나 | 1 |
| 7 | 플라스틱 오일 포트 | 1 |
| 8 | 슬롯 스크루 드라이버 | 1 |
| 9 | 6 각 머리 스패너 (측정) | 1 |
| 10 | 교육 | 1 |
| 11 | 증명서 | 1 |
부분 나 Ｖ 선택적인 부착
| 아니오. | 이름 | 발언 |
| 1 | 2 주축 DRO | |
| 2 | 자동 공구 공급 장치 | |
| 3 | 6 인치 기계 바이스 | |
| 4 | 압판과 밀링 척 |
일부 Ｖ 애프터 서비스
1. 기술 지원 온라인 서비스는 제공되었습니다.
2. 기술적 문서 서비스는 제공되었습니다.
3. 기계 조작 비디오는 공급했습니다.
4. 현장 교육 서비스는 제공되었습니다.
5.예비 부품 교체와 수리 서비스는 공급했습니다.
6. 만약 당신이 자기 자신 명세서와 제품을 개발할 필요가 있다면, 우리가 당신이 그것을 성취하도록 도울 수 있습니다.
7. 항상 정직하고, 결코 고객에게 거짓말하지 않고, 우리가 가지고 있지 않은 어떤 것을 결코 주장하지 마세요.
