원래 장소:
중국
브랜드 이름:
HD TECH
인증:
ISO CE
모델 번호:
RD16

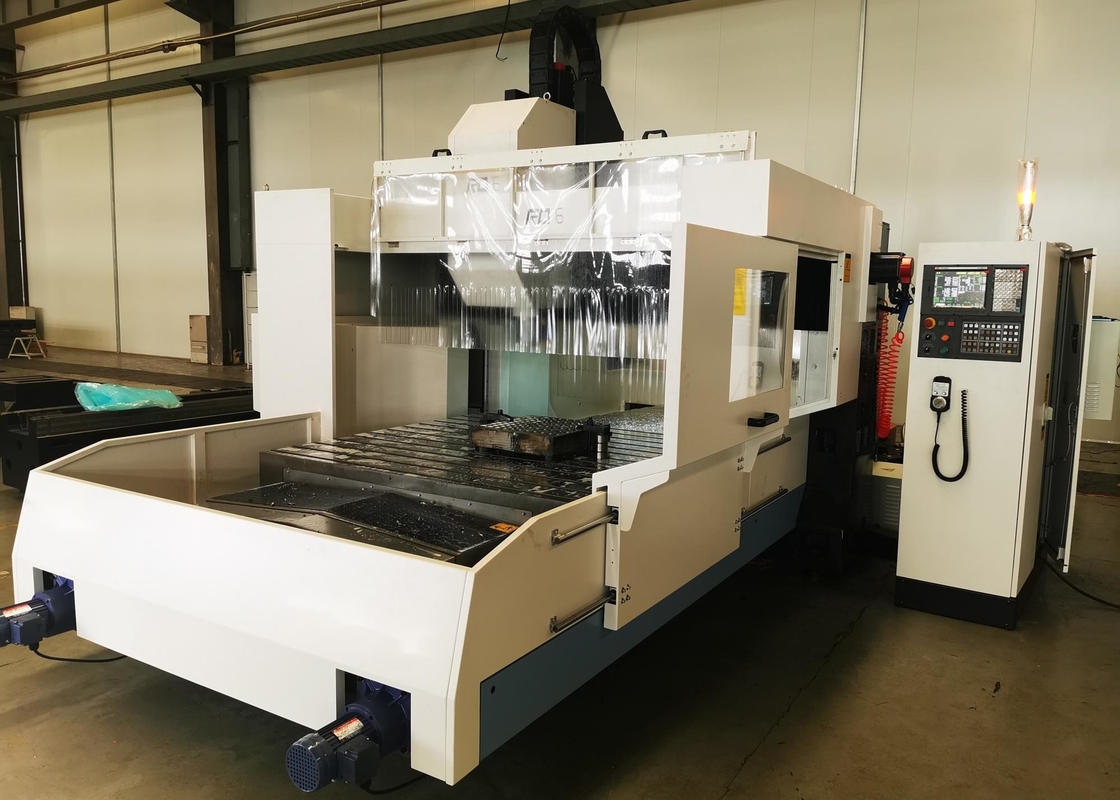

CNC 받침대 드릴링과 밀링 가공 센터 작업대가 3000kgs RD16을 로딩합니다
I.Product 도입
업계 응용에 주력하는 전문적 최적화된 모델로 만들면서, RD 시리즈품은 선회 베어링, 고정밀 튜브 시트와 산업의 다른 부품의 고효율과 고안정성을 위한 드릴링 요구조건을 충족시키기 위해 위치 결정 정밀도를 처리하여 능력과 개선 홀을 꿰뚫으면서, 구조적인 강성에서 최적화됩니다.
II.Main 기술적인 매개 변수
| 항목 | RD16 | RD20 | |
| 작업대 사이즈 | 밀리미터 | 1600x1600 | 2000x2000 |
| 작업대 로딩 | 킬로그램 | 3000 | 4000 |
| 여행 (X/Y/Z) | 밀리미터 | 1600/1600/500 | 2000/2000/500 |
| 주축 단부 표면과 작업대 사이의 거리 | 밀리미터 | 250-750 | 250-750 |
| 맥스. 받침대의 높이를 통과하기 | 밀리미터 | 550 | 550 |
| 맥스. 받침대의 폭을 통과하기 | 밀리미터 | 1800 | 2100 |
| 주축 테이퍼 구멍 | - | BT50 | BT50 |
| 방추 속도 | rpm | 10-4000 | 10-4000 |
| 스핀들 모터 동력 | kW | 15/18.5 | 15/18.5 |
| 축 토크 | N.m | 214/255 | 214/255 |
| 맥스. 공급율 (X/Y/Z)로 일하기 | 분 밀리미터 / | 10000 | 10000 |
| 쾌속 이동 속도 (X/Y/Z) | 분 Ｍ / | 15/15/20 | 15/15/20 |
| 가이드 레일식 (X/Y/Z) | - | 3번 주축 선형 가이드 레일 | 3번 주축 선형 가이드 레일 |
| 공구 매거진 타입 | - | 서보 기구에 의한 잡지 | 서보 기구에 의한 잡지 |
| 도구의 수 | PC | 16 | 16 |
| 맥스. 공구 직경 (가득 찬 도구 / 인접 툴 공간) | 밀리미터 | Φ133/Φ200 | Φ133/Φ200 |
| 맥스. 공구장 | 밀리미터 | 300 | 300 |
| 맥스. 도구 중량 | 킬로그램 | 15 | 15 |
| 위치 결정 정밀도 Ｘ / Ｙ / Ｚ (ISO 230-2) | 밀리미터 | 0.012/0.012/0.008 | 0.015/0.015/0.008 |
| 반복성 위치 결정 정밀도 Ｘ / Ｙ / Ｚ (ISO 230-2) | 밀리미터 | 0.008/0.008/0.005 | 0.010/0.010/0.005 |
| 차원 (L x W x H) | 밀리미터 | 6500x5000x3400 | 7500x5500x3500 |
| 기계 하중 (네트 / 총체) | 킬로그램 | 12500/13200 | 16500/17300 |
| 제어 시스템 | - | KND | KND |
III.Main 구성 목록
| 아니오. | 이름 | 구성 설명 | |
| RD16 | |||
| 상술 / 이름 | 발언 | ||
| 1 | 시스템 | 수자 제어 시스템 | 베이징 KND |
| 2 | 축 | BT50-155 / / 중앙 출구는 가락화됩니다 | 대만 |
| 3 | 공구 매거진 | BT50 / / 16T / / 서보 기구에 의한 잡지 | 중국 |
| 4 | 가이드 | XYZ : 45 | 대만 HIWIN / PMI |
| 5 | 스크루 | XYZ : 5010 | 대만 TBI |
| 6 | 태도 | 앵귤러 콘택트 볼 베어링 | 일본 NSK |
| 7 | 결합 | GS38 | 일본 NBK |
| 8 | 공압 부품 | 공기 공급원 처리, 가늘고 긴 밀폐된 이차적 여과 | SMC |
| 9 | 윤활계통 | 양적 그리스 윤활유 펌프 | 중국 |
| 10 | 칩 컨베이어 | 체인 칩 컨베이어 | 중국 |
| 11 | 내부냉각 시스템 | 20Bar 내부냉각 필터링 시스템 | 중국 |
| 12 | 전기적 박스 냉각 | 전기 캐비넷 열교환기 | 중국 |
IV 공작 기계 구조물
