원래 장소:
중국
브랜드 이름:
HD TECH
인증:
ISO certification
모델 번호:
HK45L

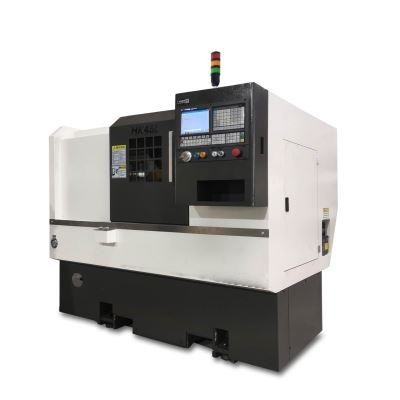

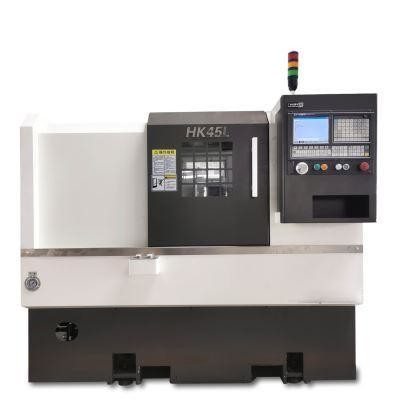

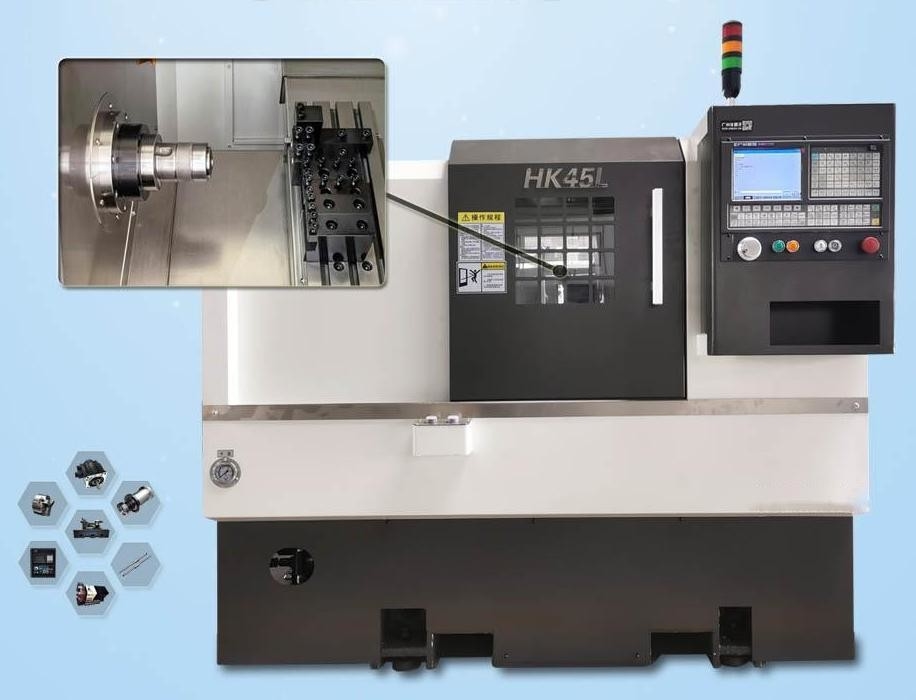

HK 시리즈 칼 줄 타입 CNC 톱니 HK45L 칼 줄 타입 CNC 톱니 작은 조각의 대량 완공에 적합합니다. 기계 도구의 구조는 단일 스핀 들입니다.그리고 도구 휴지의 슬라이드 몸은 회전 가공을 수행하도록 배치됩니다.톱니바퀴는 작은 면적을 차지하고, 컴팩트 계획; 대량, 모든 종류의 짧은 샤프트 및 디스크 부품 가공의 높은 정밀도에 적합합니다.HK 시리즈 칼 줄 CNC lathes는 가격에 상당한 이점을 가지고 있습니다..
| 항목 | 모델 | HK45L |
|---|---|---|
| 가공 범위 | 침대 위로 흔들고 | d450mm |
| 최대 회전 지름 (디스크 타입) | d300mm | |
| 최대 회전 지름 (축형) | d120mm | |
| 최대 가공 길이 | 270mm | |
| 구멍 지름을 통해 최대 바 | d45mm | |
| 중앙 사이의 거리는 | / | |
| X/Z 축 가로 | X축에 대한 효과적인 이동 | 720mm |
| Z축의 효율적인 이동 | 300mm | |
| X축, Z축 빠른 공급 속도 | 20m/min | |
| X,Z 축의 선형 안내 레일 | 25/30 | |
| 납 나사 지름/X,Z 축의 피치 | 3210/3210 | |
| X,Z 축에 대한 서보 모터 | 7.5/7.5Nm | |
| 스핀들 | 스핀드 코 | A2-5 |
| 스핀드 구멍 지름 | d56mm | |
| 최대 스핀드 속도 | 5000회속 | |
| 스핀드의 모터 파워 | 5.5kW | |
| 턱과 낚시 실린더 | 6인치 | |
| 가공 정확성 | X,Z 축의 위치 정확도 | ±0.006mm |
| X,Z 축의 Popeatability 정밀도 | ±0.005mm | |
| Tailstock | 꼬리줄 수갑 | / |
| 맥스.타일스록 장갑을 위해 여행 | / | |
| 톱스톡의 압력 범위 | / | |
| 꼬리동물 이동 모드 | / | |
| 도구 | 도구 막대기 표준 | 20*20 |
| 지루한 도구 바 | d25mm | |
| 툴 포스트 수 | 7 | |
| 다른 사양 | 침대 구조 | 45° 기울기 |
| 외부 차원 | 전체 차원 (L*W*H) | 2030*1460*1590 |
| 기계 무게 | 2000kg |
기계의 침대 구조는 높은 강도 Meehanite 주사철 형식을 사용 하 고 열 균형 설계와 함께 45° 기울기 침대 구조를 가지고 있습니다.높은 안정성 및 유연하게 작동하기 쉽습니다.내부 및 외부 원형 표면, 피침형 표면, 표면, 최종 표면 (인치 시스템 스레드, 메트릭 스레드, 톱니 스레드 및 스레드) 의 회전 처리를 실현 할 수 있습니다.구멍을 파는 등이 기계는 작업장에서 작업 조각을 대량 처리하기에 적합합니다.
기계 침대는 고밀도의 광적 레이저 도구를 사용하여 작업 조각의 동일한 위치 정확성을 보장하기 위해 피치 보상을합니다.
전기 상자 내의 유통 라인은 CE 안전 표준에 맞습니다. 전기 부품은 세계적으로 유명한 브랜드를 사용합니다. 제어 시스템이 작동하는 동안,합리적인 열 균형과 전기 간섭의 설계는 외부 간섭에 영향을 받지 않습니다..
스핀델은 타이완에서 수입한 것을 사용합니다.NSK p4 등급 각 구슬 베어링이 스핀델 내부에 설치되어 있습니다.앞 3과 뒷 2의 집합은 축적 및 방사선 방향에 대한 경직성과 작업 정확성을 보장합니다.스핀드와 캐비닛의 접촉 표면은 스크래프되어 있습니다. 따라서 스핀드의 고속 동작 동안 스핀드를 조용하고 최소한의 진동과 좋은 열 분비를 유지할 수 있습니다.
X,Z 축은 높은 경직성을 가진 선형 안내 방법을 사용합니다 ((타이완에서 수입된 Hiwin 및 PMI). 계산과 분석을 통해 트랙과 트랙 간격은 최고의 디자인을 사용합니다.낮은 저항과 높은 경직성x.Z축은 고정도 C3 썰기 공 나사 사용. 고정 된 끝의 양쪽은 NSK 또는 FAG의 결합형의 60° 기울기 공 베어 보조 지원을 사용합니다.두 샤프트엔드는 작업 정확성을 보장하기 위해 선행 디자인을 사용합니다빠른 움직임은 30m/min입니다. 따라서 작업 효율성을 높이고 처리 시간을 줄일 수 있습니다.
타워 회전은 서보 모터에 의해 작동합니다. 두 쪽으로 회전하고 가장 짧은 거리에서 도구를 선택할 수 있습니다. 빠른 도구 변경
가공 재료에 따라, 당신은 체인 칩 컨베이어를 선택할 수 있습니다. 간단한 유지 보수는 기계 몸체에 있습니다.그래서.운영자는 효율적으로 칩을 제거하고 기계 몸을 쉽게 깨끗하게 유지할 수 있습니다..
칩 컨베이어
오일 바드 피더
스윙 팔 컨베이어 벨트 피더
기계식 팔
전력 턱
Q1: 어떻게 요금을 받을 수 있나요?
A: 귀하의 구매 요구 사항과 함께 마사지를 남기십시오. 우리는 ASAP에 응답 할 것입니다. 당신은 무역 관리자 또는 전화로 직접 연락 할 수 있습니다.
Q2: 사용자 정의 된 기계 또는 SPM (특수한 목적 기계) 를 제공 할 수 있습니까?
A: 예, 우리는 효율성을 높이기 위해 우리의 고객을 위해 스마트 CNC 솔루션을 제공합니다.
Q3: 당신의 보증 조건은 무엇입니까?
A: 우리는 기계의 화물표 날짜부터 12개월 동안 결함이 있는 부품을 교체할 것입니다.
Q4: 왜 당신 회사를 선택하셨나요?
A: 전체 생산 과정의 개발, 설계, 제조, 조립에서 생산되는 제품은 완전한 생산 체인과 함께 공장 사이에 수행됩니다. 가장 신뢰할 수있는 보증입니다.그리고 대부분의 CNC 브랜드는 사용자의 필요에 따라 선택할 수 있습니다.
Q5: 표준 액세서리는 가격에 포함되어 있습니까?
A: 예, 우리의 모든 가격에는 상장된 표준 액세서리가 포함되어 있습니다.
Q6: 당신의 회사는 기술 인력을 우리 회사에 보내 해외에 우리의 노동자를 지시 할 수 있습니까?
A: 우리는 이러한 종류의 서비스를 공급 할 수 있습니다. 기계가 구매자의 설치 현장에 도착하면 구매자의 일정에 따라 설치하기 위해 기계 및 전기 엔지니어를 적시에 보낼 수 있습니다.이 모든 것들은 계약서에 인용되고 나열될 수 있습니다.판매자는 외국에 가기 전에 비자 및 설치 준비를 처리하기 위해 구매자와 협력합니다.
Q7: 가장 적합한 기계를 어떻게 선택할 수 있습니까?
A: 귀하의 사양 또는 제품 도면을 나열하십시오, 우리는 당신을 위해 가장 적합한 기계를 선택할 것입니다.
Q8: 회사의 주요 제품은 무엇입니까?
A: 우리는 모든 종류의 기계에 특화되어 있습니다. 예를 들어 CNC 라트, CNC 프레잉 머신, 수직 가공 센터, 일반 라트, 드릴링 머신, 방사선 드릴링 머신 등.
Q9: 지불 조건은 무엇입니까?
A: T/T 주문 시 30%의 초기 지불, 배송 전 70%의 잔액 지불.
