HK450L / 460L 비탈층 볼 CNC 선반은 가공처리하는 자동차 소품을 기계화합니다
제품 세부 정보
| Swing over bed: | d360mm/d500mm | Max.turning diameter(disc type): | d250mm/d400mm |
|---|---|---|---|
| Max.turning diameter(axle type): | d180mm/d250mm | Max. machining length: | 280mm/420mm |
| Effective travel for X-axis: | 200mm/210mm | Effective travel for Z-axis: | 330mm/470mm |
| Max.spindle speed: | 5000rpm | Motor power of spindle: | 5.5kw/7.5kw |
| Chuck and angling cylinder: | 6 inch | Max.traveling for tailsrock sleeve: | 80mm/100mm |
| 강조하다 |
비탈층 CNC 선반 기계,CNC 정밀 금속 선반,CNC 수평 선반 기계 460L |
||
제품 설명

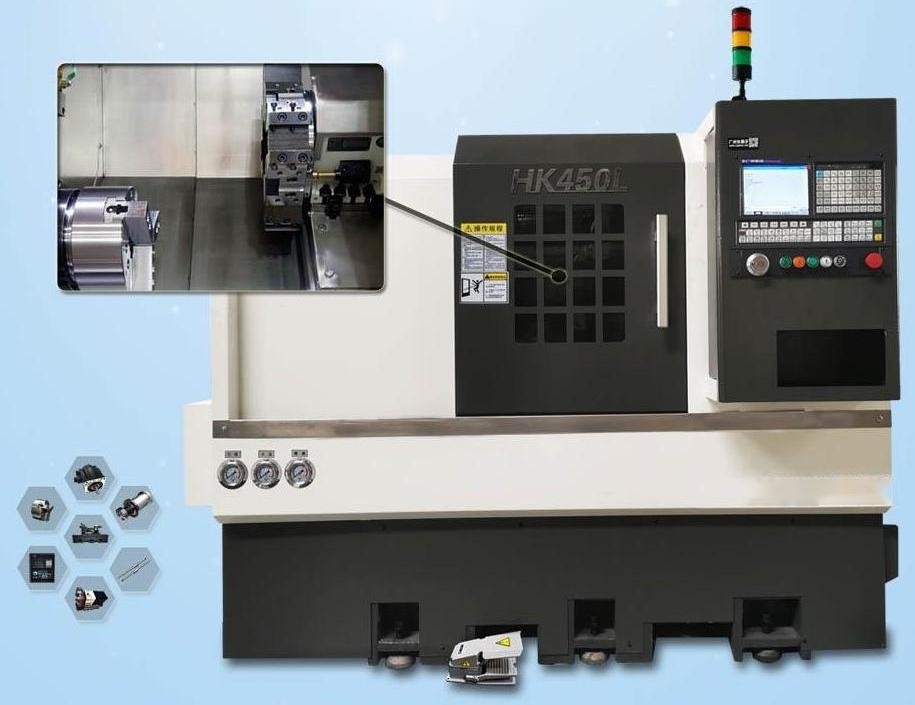

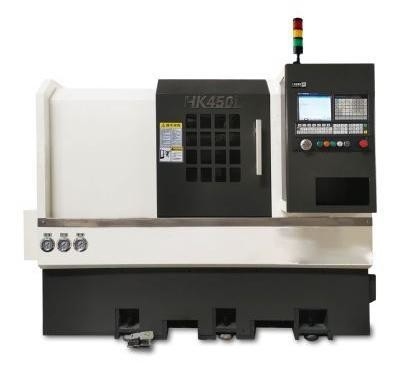

HK450L / 460L CNC 턴은 기울기 침대 공 (올라기) 선형 가이드 레일을 사용하는 실용적인 처리 기계 도구의 일종이며 제품 구조는 성숙하고 안정적이며 신뢰할 수있는 성능입니다.이 일련의 기계 도구는 샤프를 실현할 수 있습니다, 내부 및 외부 표면의 디스크 유형, 피침 표면, 아크, 스레드, boring, reaming, 또한 많은 종류에 적합한 비 원형 곡선 및 다른 회전 가공을 실현 할 수 있습니다.소량 및 중량 제품 처리, 특히 복잡한, 고 정밀 부품의 우월성을 보여줄 수 있습니다. 기계, 하드웨어, 자동차, 위생용품 가공에 적합합니다.
| 항목 | 모델 | HK450L | HK460L |
|---|---|---|---|
| 가공 범위 | 침대 위로 흔들고 | d360mm | d500mm |
| 최대 회전 지름 (디스크 타입) | d250mm | d400mm | |
| 최대 회전 지름 (축형) | d180mm | d250mm | |
| 최대 가공 길이 | 280mm | 420mm | |
| 구멍 지름을 통해 최대 바 | d45mm | d45mm | |
| 중앙 사이의 거리는 | 350mm | 500mm | |
| X/Z 축 가로 | X축에 대한 효과적인 이동 | 200mm | 210mm |
| Z축의 효율적인 이동 | 330mm | 470mm | |
| X축, Z축 빠른 공급 속도 | 20m/min | 20m/min | |
| X,Z 축의 선형 안내 레일 | 25/30 | 35/35 (롤러) | |
| 납 나사 지름/X,Z 축의 피치 | 3210/3210 | 3210/3210 | |
| X,Z 축에 대한 서보 모터 | 10/10Nm | 15/15Nm | |
| 스핀들 | 스핀드 코 | A2-5 | A2-5 |
| 스핀드 구멍 지름 | d56mm | d56mm | |
| 최대 스핀드 속도 | 5000회속 | 5000회속 | |
| 스핀드의 모터 파워 | 5.5kW | 7.5kW | |
| 턱과 낚시 실린더 | 6인치 | 6인치 | |
| 가공 정확성 | X,Z 축의 위치 정확도 | ±0.006mm | ±0.006mm |
| X,Z 축의 Popeatability 정밀도 | ±0.005mm | ±0.005mm | |
| Tailstock | 꼬리줄 수갑 | MT-4 | MT-5 |
| 맥스.타일스록 장갑을 위해 여행 | 80mm | 100mm | |
| 톱스톡의 압력 범위 | 8-25pa | 8-25pa | |
| 꼬리동물 이동 모드 | 좌석 구동, 수압 잠금 | 좌석 구동, 수압 잠금 | |
| 도구 | 도구 막대기 표준 | 20*20 | 25*25 |
| 지루한 도구 바 | d25mm | d32mm | |
| 타워 (도구 표준) | 63 중앙 높이 8 역 | 80 중앙 높이 10 스테이션 | |
| 다른 사양 | 침대 구조 | 45° 기울기 | 45° 기울기 |
| 외부 차원 | 전체 차원 (L*W*H) | 2200*1575*1580 | 2400*1575*1680 |
| 기계 무게 | 2300kg | 2800kg |
기계의 침대 구조는 높은 강도 Meehanite 주사철 형식을 사용 하 고 열 균형 설계와 함께 45° 기울기 침대 구조를 가지고 있습니다.높은 안정성 및 유연하게 작동하기 쉽습니다.내부 및 외부 원형 표면, 피침형 표면, 표면, 최종 표면 (인치 시스템 스레드, 메트릭 스레드, 톱니 스레드 및 스레드) 의 회전 처리를 실현 할 수 있습니다.구멍을 파는 등이 기계는 작업장에서 작업 조각을 대량 처리하기에 적합합니다.
기계 침대는 고밀도의 광적 레이저 도구를 사용하여 작업 조각의 동일한 위치 정확성을 보장하기 위해 피치 보상을합니다.
전기 상자 내의 유통 라인은 CE 안전 표준에 맞습니다. 전기 부품은 세계적으로 유명한 브랜드를 사용합니다. 제어 시스템이 작동하는 동안,합리적인 열 균형과 전기 간섭의 설계는 외부 간섭에 영향을 받지 않습니다..
스핀델은 타이완에서 수입한 것을 사용합니다.NSK p4 등급 각 구슬 베어링이 스핀델 내부에 설치되어 있습니다.앞 3과 뒷 2의 집합은 축적 및 방사선 방향에 대한 경직성과 작업 정확성을 보장합니다.스핀드와 캐비닛의 접촉 표면은 스크래프되어 있습니다. 따라서 스핀드의 고속 동작 동안 스핀드를 조용하고 최소한의 진동과 좋은 열 분비를 유지할 수 있습니다.
X,Z 축은 높은 경직성을 가진 선형 안내 방법을 사용합니다 ((타이완에서 수입된 Hiwin 및 PMI). 계산과 분석을 통해 트랙과 트랙 간격은 최고의 디자인을 사용합니다.낮은 저항과 높은 경직성x.Z축은 고정도 C3 썰기 공 나사 사용. 고정 된 끝의 양쪽은 NSK 또는 FAG의 결합형의 60° 기울기 공 베어 보조 지원을 사용합니다.두 샤프트엔드는 작업 정확성을 보장하기 위해 선행 디자인을 사용합니다빠른 움직임은 30m/min입니다. 따라서 작업 효율성을 높이고 처리 시간을 줄일 수 있습니다.

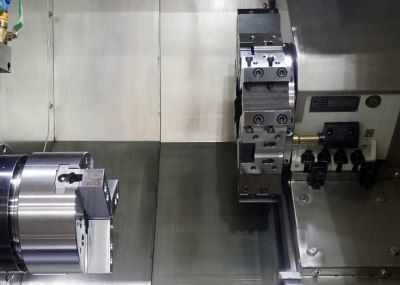

타워 회전은 서보 모터에 의해 작동합니다. 두 쪽으로 회전하고 가장 짧은 거리에서 도구를 선택할 수 있습니다. 빠른 도구 변경
가공 재료에 따라, 당신은 체인 칩 컨베이어를 선택할 수 있습니다. 간단한 유지 보수는 기계 몸체에 있습니다.그래서.운영자는 효율적으로 칩을 제거하고 기계 몸을 쉽게 깨끗하게 유지할 수 있습니다..
- 오일 바드 피더
- 스윙 팔 컨베이어 벨트 피더
- 기계식 팔
- 유연한 생산 라인
