원래 장소:
중국
브랜드 이름:
HD M&E
인증:
ISO certification
모델 번호:
TX20-0 TX20-1

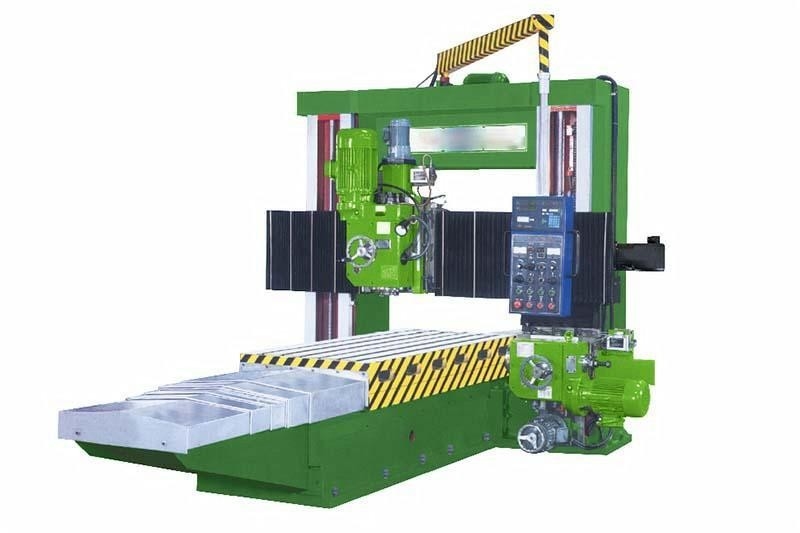

팔려고 내놓 TX20-0 TX20-1 가동빔 받침대 제분기
1. 보 제분기를 이동하는 TX20 일련 받침대는 철금속, 비철 금속 위의 고속강 초경공구와 제조 공정에 있는 제품의 비금속 재료 공정의 부품에 적합한 공작 기계류를 기계화하는 정밀의 새로운 세대입니다. 비행기, 높고 낮표면, 경사진 표면, 쪽, 홈 수업, 지루하, 드릴링하고 밀링 공정의 다른 과정을 완료할 수 있습니다.
2. 작업대의 전송 방식 : 작업대의 Ｔ 유형 리드 나사 드라이버가 스텝리스 조정할 수 있는 동작 속도를 실현하기 위해 교류 서보 시스템에 의해 구동합니다.
3. 빔 로킹 : TX20 시리즈 빔은 기계적으로 자동적으로 잠겨지고, 빔 상승으로 체인 제어를 실현합니다.
4. 수직 밀링 헤드의 공급은 조정할 수 있는 스텝리스입니다.
5. 분쇄 피드량 사이드 밀링 머리는 조정할 수 있는 스텝리스입니다.
6. 모든 공작 기계류는 던져지고, 처리되고 우리의 회사에 의해 모여집니다. 주조 물질은 완전히 캐스팅의 내부 응력을 제거하기 위해 열, 진동과 이차적 시간 처리를 통해, HT250 품질 무쇠입니다. 침대 본체, 기둥과 접합부 가이드 레일은 슈퍼 오디오 급랭이었습니다.
7. 사용자 요구에 따르면, 특별한 상술은 3개 힘 밀링 헤드들 (한 수직 밀링 헤드들과 두 면 밀링 헤드들)로 주문 제작될 수 있습니다.
주요 기술적인 매개 변수
| 기계 시방서 | TX20-0 | TX20-1 | TX20-2 | TX20-3 | |
| 가이드 레일의 중심거리 | 밀리미터 | 500 | 600 | 700 | 800 |
| 최대 가공 길이 | 밀리미터 | 3000-4000 | 3000-6000 | 3000-6000 | 3000-6000 |
| 최대 가공 너비 | 밀리미터 | 1000-1300 | 1300-1600 | 1600-2000 | 1600-2000 |
| 최대 기계가공 높이 | 밀리미터 | 800 | 1000,1200 | 1200 | 1200, 1500 |
| 작업대 길이 | 밀리미터 | 3000-4000 | 3000-6000 | 3000-6000 | 3000-6000 |
| 작업대 폭 | 밀리미터 | 800/900 | 1100/1300 | 1400/1600 | 1400/1600 |
| 제조 공정에 있는 제품의 최대 무게 | Ｔ | 3,4 | 5,6,8 | 6,7,9 | 7, 8, 10 |
| 작업대 이동 속도 | 분 밀리미터 / | 조정할 수 있는 30-4000 스텝리스 | 조정할 수 있는 30-4000 스텝리스 | 조정할 수 있는 30-4000 스텝리스 | 조정할 수 있는 30-4000 스텝리스 |
| 주전동기출력 | kw | 3.7 | 5.5,7.5 | 5.5, 7.5 | 5.5,7.5,11 |
| 가늘고 긴 전원 | kw | 7.5 | 7.5 | 7.5 | 7.5 |
| 기계 하중 | Ｔ | 13-16 | 15-25 | 20-32 | 23-36 |
| 전체적인 차원 (LxWxH) | 밀리미터 |
7300x2500 x3000 |
7300x2900 x3200 |
9300 Ｘ 3400 Ｘ 3200 |
9300x3960 x3250 |
| 디지털 표시 | 선택적입니다 | 선택적입니다 | 선택적입니다 | 선택적입니다 | |
| 기계 시방서 | TX20-4 | TX20-5 | TX20-6 | |
| 가이드 레일의 중심거리 | 밀리미터 | 900 | 1000 | 1200 |
| 최대 가공 길이 | 밀리미터 | 3000-4000 | 3000-4000 | 3000-4000 |
| 최대 가공 너비 | 밀리미터 | 2000-2500 | 2000-2500 | 2000-2500 |
| 최대 기계가공 높이 | 밀리미터 | 1500 | 1500 | 1500, 1800 |
| 작업대 길이 | 밀리미터 | 3000-4000 | 3000-4000 | 3000-4000 |
| 작업대 폭 | 밀리미터 | 1600/2200 | 1600/2200 | 1600/2200 |
| 제조 공정에 있는 제품의 최대 무게 | Ｔ | 8,9 | 10,11 | 10,12 |
| 작업대 이동 속도 | 분 밀리미터 / | 조정할 수 있는 30-4000 스텝리스 | 조정할 수 있는 30-4000 스텝리스 | 조정할 수 있는 30-4000 스텝리스 |
| 주전동기출력 | kw | 13 | 15 | 18.5 |
| 가늘고 긴 전원 | kw | 11 | 15 | 15 |
| 기계 하중 | Ｔ | 29-36 | 35-43 | 41-53 |
| 전체적인 차원 (LxWxH) | 밀리미터 | 9400 Ｘ 4000 Ｘ 3500 |
9800x4100 x4100 |
9800x5000 x4500 |
| 디지털 표시 | 선택적입니다 | 선택적입니다 | 선택적입니다 | |
표준 구성
1.한 수직 밀링 헤드
2. 일 측 밀링 헤드 (좌우 사이에 선택적)
3.침대 본체의 강철판 차폐
4.베바, 기둥 장기 유형 차폐
특별 부착
1.90개의 각도 밀링 헤드
2. 압축 공기 공구 잠금장치
