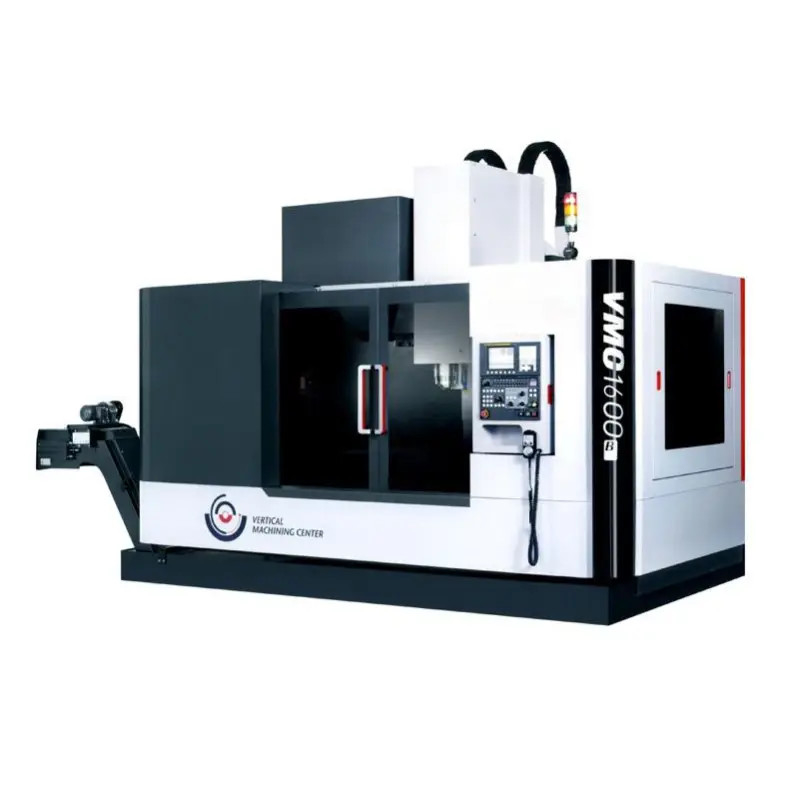

VMC1600 CNC 수직 가공 센터 3/4 축 CNC 프레싱 머신 SMTCL SYMG
제품 세부 정보
| 방추 속도 :: | 6000 rpm | 축 토크 :: | 95.4Nm |
|---|---|---|---|
| 이송 속도:: | 10m/분 | 가늘고 긴 테이프녹화자 :: | BT50 |
| CNC 제어 시스템 :: | 화낙, 지멘스 | 표 여행 (X) (밀리미터) :: | 1600 |
| 표 여행 (Z) (밀리미터) :: | 800 | 반복성 (X/Y/Z) (밀리미터) :: | 0.01 |
| X/Y/Z 빠른 이동 속도 :: | 24/24/20m/min | 브랜드 이름 :: | SYMG, SMTCL |
| 강조하다 |
4개 주축 CNC (컴퓨터에 의한 수치제어) 수직형 머시닝 센터,VMC1600 CNC 프레싱 머신,5개 주축 CNC 수직형 머시닝 센터 |
||
제품 설명
VMC B 시리즈의 작업 테이블 크기는 650 * 430mm에서 2200 * 800mm, X 축 이동은 580mm에서 2100mm, 다양한 구성은 다양한 분야의 고객의 요구를 충족시킬 수 있습니다.
| 모델 | 단위 | VMC1300B | VMC1600B | VMC2100B |
| 작업 테이블 크기 | mm | 1400x700 | 1700x800 | 2200x800 |
| T 슬롯 크기 | mm | 18x5 | 22x5 | 22x5 |
| 허용되는 최대 부하 | 1kg | 1000 | 2000 | 3000 |
| X축 이동 | mm | 1300 | 1600 | 2100 |
| Y축 이동 | mm | 700 | 800 | 800 |
| Z축 이동 | mm | 700 | 800 | 800 |
| 스핀드 코에서 작업 테이블까지 최대 거리 | mm | 850 | 940 | 1000 |
| 스핀드 코에서 작업 테이블까지의 최소 거리 | mm | 150 | 140 | 200 |
| 스핀드 톱니 톱니 | BT2국제산업법 | BT2국제산업 | BT2국제산업 | |
| 스핀드 속도 | r/min | 8000/6000/6000 | 6000 | 6000 |
| 주전자 토크 | Nm | 525/71.7/95.4 | 95.4 | 380 |
| 주전자 전력 | kW | 11/15;15/18. 5/15/18.5 | 15/18.5 | 15/18.5 |
| X/Y/Z 축 빠른 속도 | m/min |
24/24/20;24/24/20 24/24/20 |
24/24/20 | 18/18/18 |
| 공급 속도 | m/min | 2010/10/10 | 10 | 10 |
| 도구 잡지 양식 | 기계식 팔 | 기계식 팔 | 기계식 팔 | |
| 도구량 | pcs | 24/20/20 | 20 | 20 |
| 도구 변경 시간 | s | 20.5/3.5/3.5 | 3.5 | 3.5 |
| 위치 정확성 | mm | 00.020/0.012/0.012 | 00.020/0.012/0.012 | 0.022/0.012/0.012 |
| 반복성 정확성 | mm | 00.012/0.010/0.008 | 00.012/0.010/0.008 | 00.013/0.008/0008 |
| 일반 전력 | KVA | 37 | 37 | 37 |
| 공기 공급 압력 | MPa | 00.5-0.7 | 00.5-0.7 | 00.5-0.7 |
| 전체 차원 (LxWxH) | mm | 5026x3232x3361 | 5840x3340x3715 | 6705x3500x3910 |
| 기계 무게 | 1kg | 11000 | 135000 | 17500 |
| CNC 컨트롤러 | FANUC 0i-MF | FANUC 0i-MF | FANUC 0i-MF |
제품 하이라이트

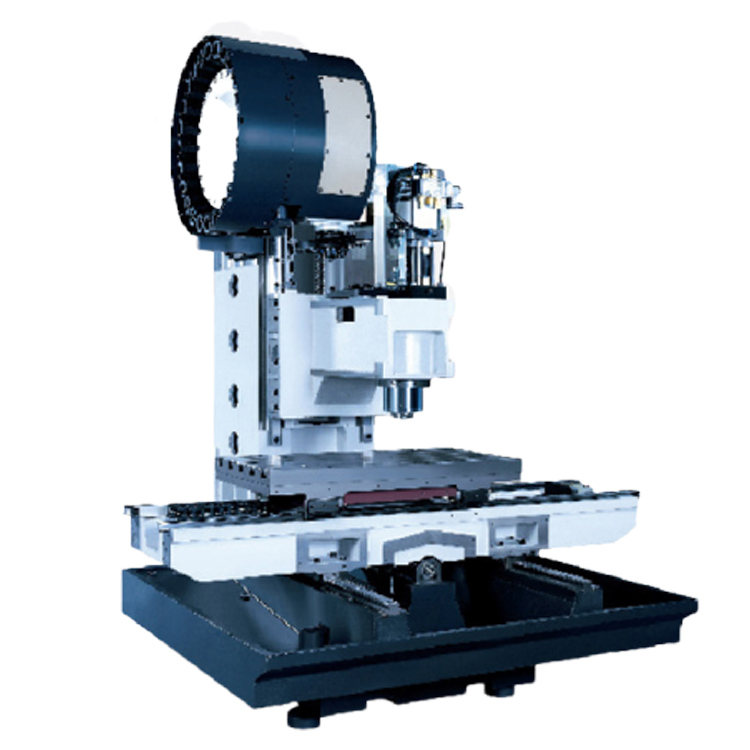

VMC 1600 정밀 품질 SMTCL SYMG VMC CNC 수직 가공 센터 톱니 기계 FANUC 시스템 톱니머신 개요 VMC1600 수직 가공 센터 이 새로운 세대의 VMC1600 수직 가공 센터는 수직 프레임 레이아웃, 크로스 슬라이드 구조, 높은 딱딱한 힐링 기둥, 뒤집어진 트라페조이드 스핀드 박스, 낮은 중력 센터를 채택,높은 딱딱한 침대, 3 축 롤러 가이드 레일, 기계의 좋은 실행 정확성, 높은 강도 및 우수한 정밀 안정성을 보장; 기계 구조는 간단하고 컴팩트, 바닥 면적은 작다,자동 라인의 조립에 유리한; 마름 표면, ...
