SMTCL SYMG 고강도 고속 CNC 톱니 HTC125 큰 수평 평면 CNC 톱니

브랜드 이름: SMTCL/SYMG
모델 번호: HTC125
원산지: 중국
인증: ISO certification
최소 주문 수량: 1개 세트
공급 능력: 달 당 50개 세트
태그

평판 선반 CNC 기계

FTL320 선반 CNC 기계

평판 Z 축 CNC 기계

제품 세부 정보

브랜드 이름:: SYMG, SMTCL 맥스. 제조 공정에 있는 제품 (밀리미터)의 길이 :: 5000
맥스. 방추 속도 (r.p.m) :: 500 r.p.m 축 구멍(MM) :: 130
위치 결정 정밀도 (밀리미터) :: ±0.014 반복성 (X/Y/Z) (밀리미터) :시스템 :: ±0.006
구조:: 플랫 베드 선반 CNC 제어 시스템 :: GSK, 화낙, 지멘스
바이트 설치대 브랜드 :: IEEPO 차원 (L*W*H):: 8500X2725X2450
강조하다

고속 평면 침대 CNC 톱니

,

수평 CNC 턴 머신

,

고직성 평면 침대 CNC 톱니

제품 설명

HTC125대형 시리얼CNC 수평 선반SMTCL SYMG

선반 개요

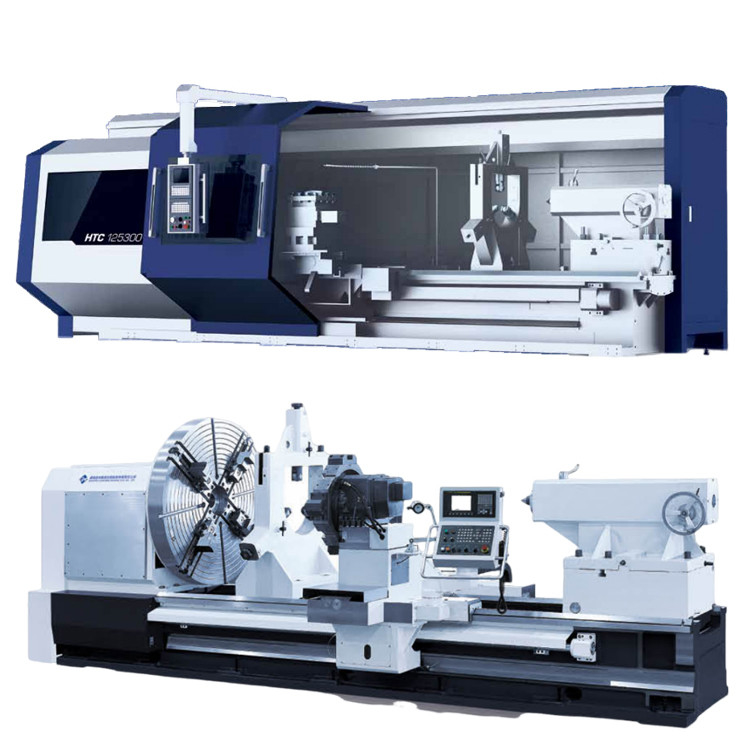

HTC125 대형 시리얼 CNC 수평 평상 선반,높은 강성, 고속, 고정밀 및 고효율

선반 사양
제품 소개

SMTCL SYMG 고강도 고속 CNC 톱니 HTC125 큰 수평 평면 CNC 톱니 0

제품 사양

주요 기술 사양

주요 기술 매개변수
항목
단위
HTC 125150
HTC 125300
HTC 125500

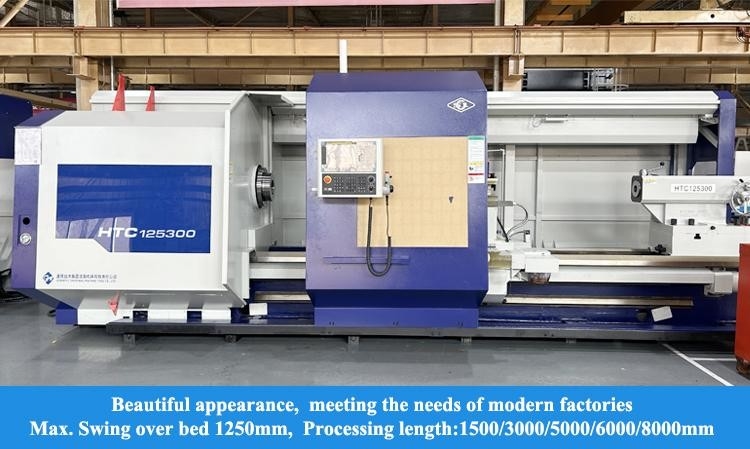

베드 위 최대 선회 직경
mm
1250
1250
1250
최대 공작물 유지 길이(센터 간 거리)
mm
1600
3100
5100
최대 절삭 길이
mm
1500
3000
5000
최대 절삭 직경
mm
1250
1250
1250
크로스 슬라이드 위 최대 선회 직경
mm
850
850
850
스핀들 노즈 유형 및 코드

A2-15
A2-15
A2-15
스핀들 전면 구멍 테이퍼

미터법 140
미터법 140
미터법 140
스핀들 구멍 직경
mm
130
130
130
유압 가변 속도 헤드스톡
스핀들 속도 범위
r/min
5-500
5-500
5-500
스핀들 최대 출력 토크
Nm
7500
7500
7500
스핀들 속도 단계

유압식 3단계, 각 단계에서 무한 가변 속도
유압식 3단계, 각 단계에서 무한 가변 속도
유압식 3단계, 각 단계에서 무한 가변 속도
주 모터 전력
kW
22
22
22

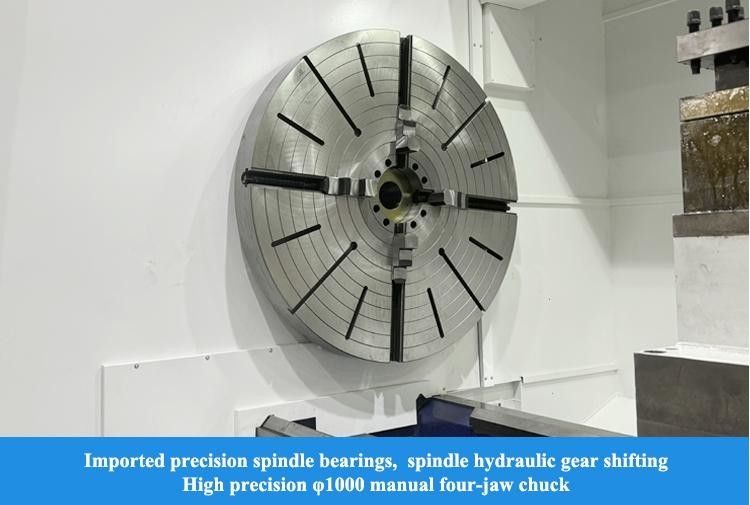

척
척의 직경/유형
mm
1000/수동 4조
1000/수동 4조
1000/수동 4조
X축 급속 이송 속도
m/min
6
6
6
Z축 급속 이송 속도
m/min
5
5
5
X축 이동
mm
650
650
650
Z축 이동
mm
1500
3000
5000

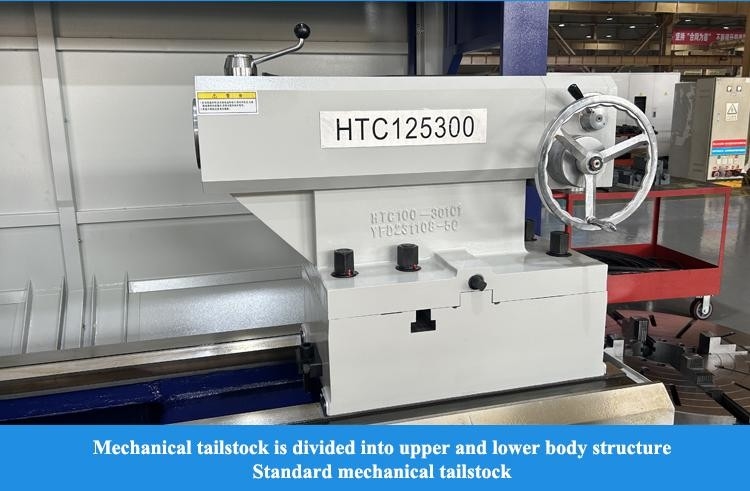

기계식 심압대
심압대 슬리브 직경
mm
160
160
160
심압대 슬리브 이동
mm
300
300
300
심압대 슬리브 테이퍼

모스 6#
모스 6#
모스 6#
공구대 유형

수직 4 위치
수직 4 위치
수직 4 위치
공구 크기
mm
40X40
40X40
40X40
최대 하중 용량
디스크 공작물
kg
1000
1000
1000
샤프트 공작물
kg
5000
5000
5000
가공 정확도
가공 정확도

IT6-IT7
IT6-IT7
IT6-IT7
가공된 공작물의 진원도
mm
0.005
0.005
0.005
가공 직경의 일관성
mm
0.025/300
0.025/300
0.025/300
가공된 공작물의 평탄도
mm
0.02/0300
0.02/0300
0.02/0300
가공된 공작물의 표면 거칠기
원통형 표면
Ral.6nm
Ral.6nm
Ral.6nm
원형 캠버 표면 원추형 표면
Ra 3.2pm
Ra 3.2pm
Ra 3.2pm
위치 정확도
X축
mm
0.014
0.014
0.014
Z축
mm
0.024
0.032
0.05
반복 위치 정확도
X축
mm
0.006
0.006
0.006
Z축
mm
0.012
0.016
0.016
센터 높이
베드에서
mm
625
625
625
지면에서
mm
1275
1275
1275
주 전원 공급 장치
전압
V
AC380
AC380
AC380
전압 변동 범위

±10%
±10%
±10%
주파수
Hz
50 ±0.5
50 ±0.5
50 ±0.5
총 전기 용량
KVA
51
51
51
전체 치수(LX W X H)
mm
5000X2725X2450
6500X2725X2450
8500X2725X2450
비고: 표에 제공된 매개변수는 참조용이며 변경 시 실제 제품을 참조하십시오.



제품 하이라이트

HTC125대형 시리얼CNC 수평 선반SMTCL SYMG 선반 개요 HTC125 대형 시리얼 CNC 수평 평상 선반,높은 강성, 고속, 고정밀 및 고효율 선반 사양 제품 소개 제품 사양 주요 기술 사양 주요 기술 매개변수 항목 단위 HTC 125150 HTC 125300 HTC 125500 베드 위 최대 선회 직경 mm 1250 1250 1250 최대 공작물 유지 길이(센터 간 거리) mm 1600 3100 5100 최대 절삭 길이 mm 1500 3000 5000 최대 절삭 직경 mm 1250 1250 1250 크로스 슬라이드 위 ...
