원래 장소:
중국
브랜드 이름:
SMTCL
인증:
CE ISO certification
모델 번호:
T5 시리즈
제품 설명:

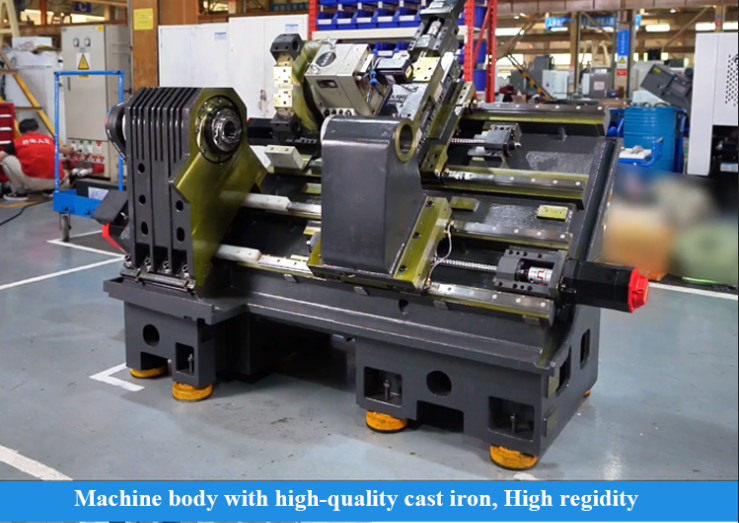

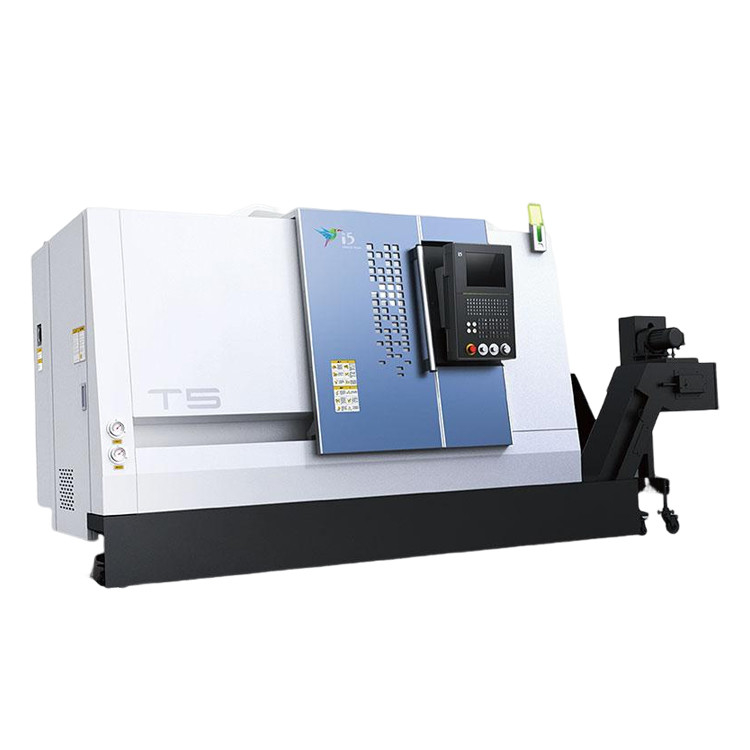

T5-Q 시리즈 수평 CNC 선반은 지능형 제어 기술과 첨단 제조 기술을 결합하여 고정밀도, 고효율, 고절삭 강성을 갖추고 있습니다. 유한 요소 분석 소프트웨어를 사용하여 설계를 최적화하고, 응력점 분포를 분석하며, 부품 변형을 줄여 전체 기계의 최적 구조를 달성합니다. 주요 주물은 모두 고강도 주철 재료로 제작되어 절삭 과정에서 진동을 최소화하고 가공 정확도와 절삭 안정성을 향상시킵니다.
제품 특징:
1, 고정밀
항목
|
단위
|
사양
|
비고
|
|
최대 선삭 직경
|
mm
|
160
|
|
|
최대 선삭 길이
|
mm
|
160
|
다른 고정 장치 매개변수 변경
|
|
베드 위 최대 스윙 직경
|
mm
|
Φ420
|
|
|
크로스 슬라이드 위 최대 스윙 직경
|
mm
|
Φ160
|
|
|

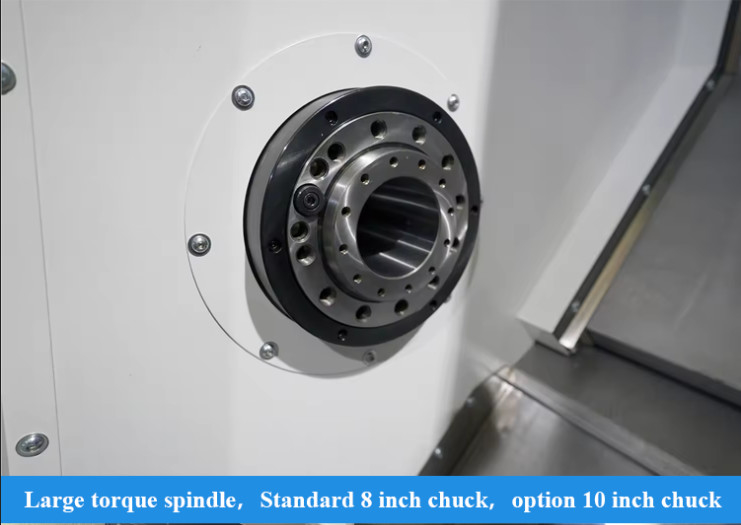

스핀들
|
스핀들 노즈 유형
|
|
A2-5
|
|
전면 베어링 내경
|
mm
|
Φ90
|
|
|
스핀들 보어 테이퍼
|
|
1:20;Φ62
|
|
|
스핀들 보어
|
mm
|
Φ56
|
|
|
최대 관통 바 직경
|
mm
|
Φ44
|
|
|
표준 척 직경
|
인치
|
8
|
|
|
최대 스핀들 속도
|
r/min
|
5000
|
척 및 고정 장치 제한 사항 적용
|
|
스핀들 정격 토크
|
Nm
|
35(200r/min)
|
|
|
최대 스핀들 토크
|
Nm
|
70(150r/min)
|
|
|
주 모터 출력 전력 연속/30분
|
kW
|
7.5/11
|
기계식 스핀들
|
|
2축
|
X/Z축 급속 이송
|
m/min
|
30
|
|
X축 이동
|
mm
|
145
|
|
|
Z축 이동
|
mm
|
205
|
|
|

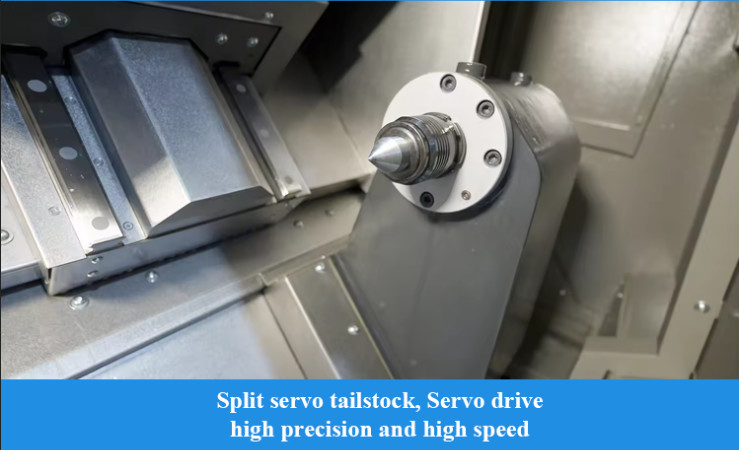

테일 스톡
|
테일 스톡 이동
|
mm
|
-
|
|
테일 스톡 퀼 테이퍼
|
모스
|
-
|
|
|
터렛
|
터렛 형태
|
|
수평 8포지션 서보 터렛
|
|
터렛 중심 높이
|
mm
|
63 |
|
|
터렛 회전 반복 위치 정확도
|
초
|
±1.6
|
|
|
근처에서 커터를 선택할 수 있는지 여부
|
|
예
|
|
|
기타
|
스핀들 중심에서 베드 바닥까지의 거리
|
mm
|
926
|
|
기계 순중량
|
kg
|
2600
|
|
|
총 전원 공급 용량
|
kVA
|
23
|
|
|
전체 치수(길이 X 너비 X 높이)
|
mm
|
1750×1650×1650
|
전체 치수
|
산업 적용 분야:
