SMTCL CNC 톱니 IT35L 금속 베어링 가공 대형 스판 스핀드 CNC 톱니 기계
제품 세부 정보
| 브랜드 이름: | SMTCL | 키워드: | 경사 침대 선반 CNC 기계 |
|---|---|---|---|
| 모델 번호: | iT35L | CNC 제어 시스템: | GSK |
| 최대. 회전길이(mm): | 500 | 최대. 스핀들 속도(rpm): | 4000rpm |
| 이동거리(X축)(mm): | 260 | 이동량(Z축)(mm): | 510 |
| 최대 회전 지름: | Φ360 | 최대 회전 길이는: | 500 |
| 침대 위로 최대 스윙: | Φ580 | 최대 스윙: | Φ330 |
| 강조하다 |
비스듬한 베드 CNC 선반 기계,SMTCL CNC 라트,비스듬한 베드 CNC 선반 |
||
제품 설명
SMTCL CNC 라트 IT35L 금속 베어링 가공 대 스판 스핀드 CNC 라트 머신
슬랜트 베드 CNC 라트레는 기울기 설계의 CNC 라트레의 일종입니다. 이 디자인은 회전 과정에서 작업 부품을 더 안정적으로 만들고 진동과 변형을 줄이고,그리고 가공 정확성과 표면 품질을 향상시킵니다.톱니바퀴는 일반적으로 길고 얇은 샤프 작업 조각, 예를 들어 스레드 막대, 베어링 등을 처리하는 데 사용됩니다. 컴퓨터 수치 제어 기술을 사용합니다.자동으로 작업 조각 처리 작업을 완료 할 수 있습니다., 높은 효율성, 정확성 및 신뢰성의 특징을 가지고 있습니다. 일반적으로, 슬랜트 베드 CNC 라트에는 높은 효율성, 정확성 및 신뢰성의 특징이 있습니다.그리고 기계 제조에 널리 사용됩니다., 자동차 산업, 항공 우주 및 기타 분야.
- 높은 강도
- 전체 기계 구조를 최적화하기 위한 유한 요소 분석

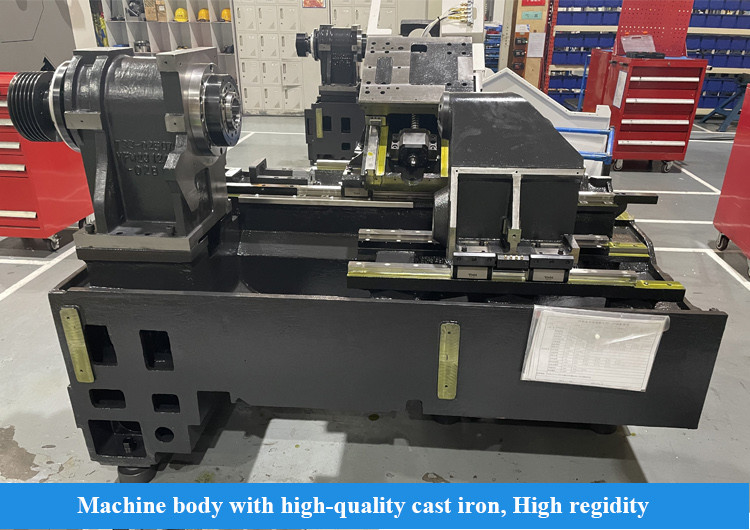

- 침대는 합리적인 바 레이아웃과 함께 고품질 가루로 만들어졌습니다.

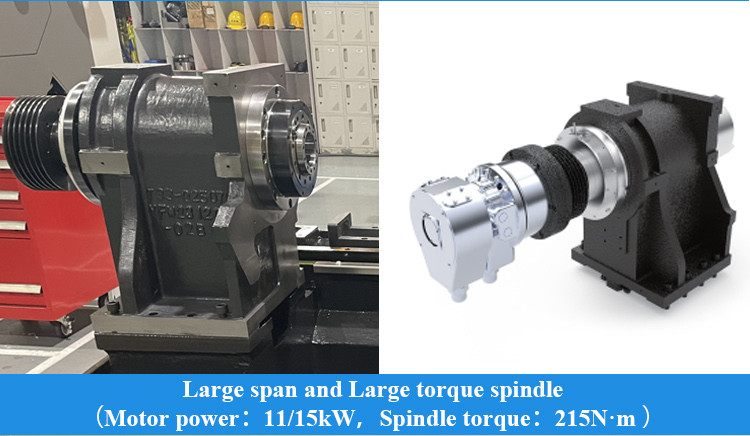

- 큰 팽창의 구성, 큰 토크 스핀들, 절단 딱딱성을 향상
- 정밀 스크래핑 프로세스, 연결 딱딱성을 향상
- 높은 효율성
- 구성 서보 도구 보유기, 짧은 전환 시간, 높은 도구 변경 효율성
- 두 축의 세르보 모터 드라이브, 빠른 이동 속도
- 큰 칩 배열 포트 설계, 효율적인 칩 배열
- 사용자 친화적 인 디자인, 간편한 조작 및 유지 보수
- 높은 안정성
- 안정적인 가공을 달성하기 위해 이중 지원 피드 구조
- 고품질 가이드 스크루, 안정적인 작동

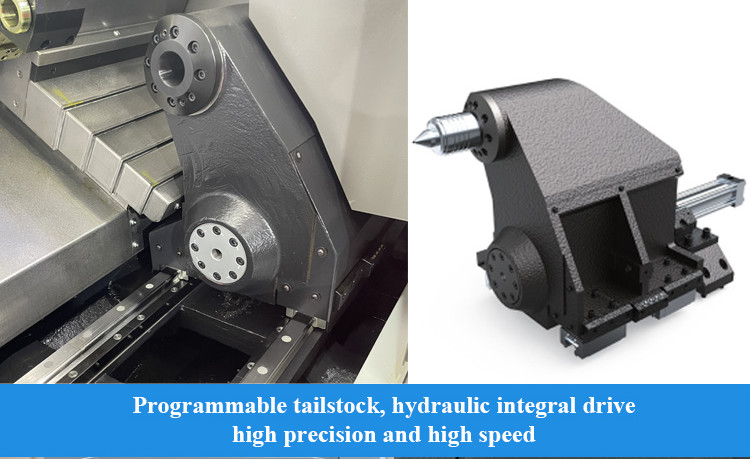

- 통합 꼬리 플랫폼, 부품 단순화, 높은 안정성
- 양적 공정 지표, 엄격한 검사 표준
| 항목 | 단위 | 사양 | ||
|---|---|---|---|---|
| IT35 | IT35L | |||
| 최대 회전 지름 | mm | Φ360 | ||
| 최대 회전 길이는 | mm | 350 | 500 | |
| 침대에 대한 최대 스윙 | mm | Φ580 | ||
| 최대 스윙 | mm | Φ360 | Φ330 | |
| 스핀들 | 스핀드 나스 | A2-6 | ||
| 앞 베어링 다이어 | mm | 100 | ||
| 스핀드 코너와 구멍 크기 | 1:20;Φ70 | |||
| 스핀드 구멍의 | mm | Φ65 | ||
| 최대 하루 | mm | Φ50 | ||

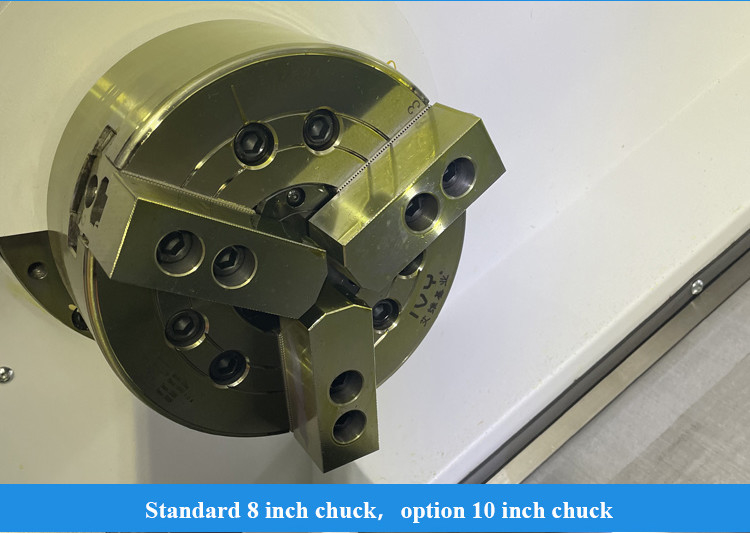

| 턱 크기 | 인치 | 8 | ||
| 스핀드 속도 | r/min | 4000 | ||
| 스핀드 등급 토크 | Nm | 157.5 ((666r/min) | ||
| 최대 스핀드 토크 | Nm | 215 ((666r/min) | ||
| 최대 모터 출력 전력 연속/30분 | kW | 여호와 의 증인, 11/15 | ||
| 먹이는 | X/Z 급행 | m/min | 30 | |
| X/Z 최대 속도 | m/min | 30 | ||
| x 축 이동 | mm | 200 | ||
| z 축 이동 | mm | 350 | 510 | |
| Tailstock | 꼬리동물 여행 | mm | 아니 | 400 |
| 드라이브 타입 | 아니 | 실린더 드라이브 | ||
| 최대 빠른 이동 속도 | m/min | 아니 | 8 | |
| 턱대기 작업 조각의 최소 길이가 | mm | 아니 | 120 | |
| 꼬리 톱니 | 모스어 | 아니 | MT-5 | |
| 타워 | 타워 타입 | 수평 8역 서보 타워 | ||
| 중앙 높이 | mm | 80 | ||
| 회전 위치 | 세크. | ± 16 | ||
| 절단기가 가까운 도구를 선택할 수 있는지 여부 | 네 | |||
| 끝 도구 보관기 | mm | 25*25 | ||
| 보러 도구 기기 | mm | Φ40 | ||
| 리듀서 수갑 | mm | Φ32 | ||
| 냉각 칩 제거 | 냉각 펌프 압력 | 바 | 0.9 | |
| 냉각 펌프 흐름 | L/min | 40 | ||
| 탱크 용량 | L | 150 | 160 | |
| 칩 추출기 형태 | 오른쪽에 있는 체인판 | |||
| 로딩 | 디스크 같은 부품 | 1kg | 150 턱 및 기타 액세서리 포함 | |
| 원자부품 | 1kg | 300 턱과 그 밖의 부속품 | ||
| 다른 것 | 스핀들 중심은 침대 밑에서 높습니다 | mm | 108+0 | |
| 무게 | 1kg | 3300 | 3600 | |
| 전력 | kVA | 27 | ||
| 전체 차원 (L*W*H) |
mm | 2330*1675*1760 | 2550*1675*1760 | |

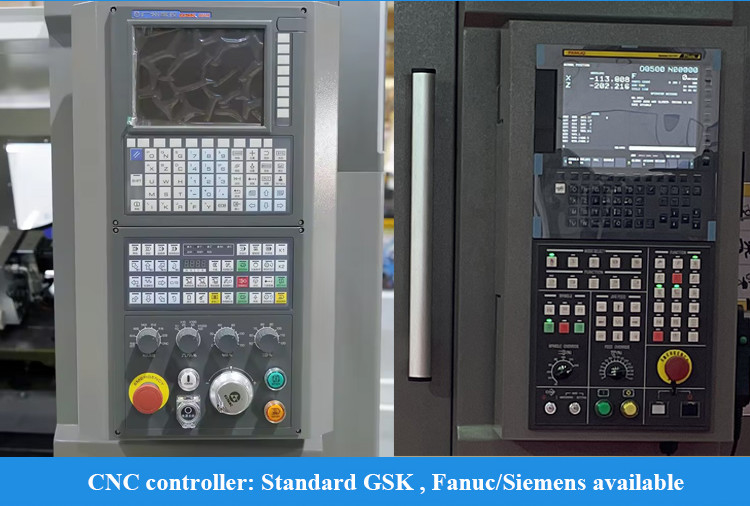

- GSK988TA 컨트롤러
- 탄탄한 턱 & 실린더 중국 브랜드
- 8 위치 타워

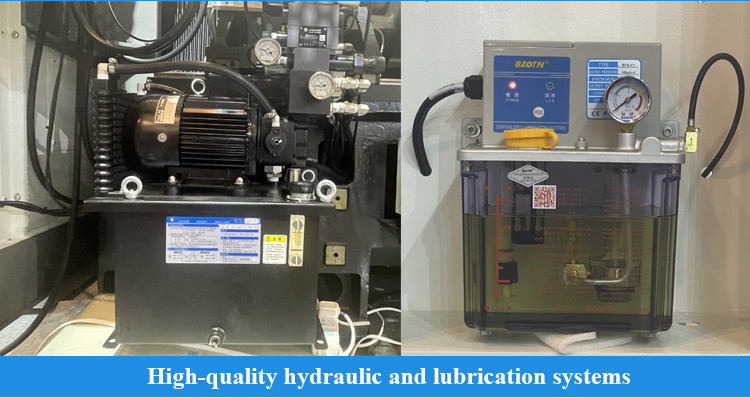

- 수력 역 중국 브랜드
- 칩 박스
- 측면 컨베이어
- 뒷 컨베이어
- 특수 턱
- 특수 실린더
- 특수탑
- 고품질의 기계를 받을 수 있도록
- 모든 부품이 검사되어야 합니다.
- 100개 이상의 생산 과정 제어
- 200개 이상의 검사 항목
- 각 기계의 샘플 처리
- 출산 전 72시간 시험 실행
- 최고 품질 감각, 고객의 요청은 우선입니다
- 30 년 + R & D 역사, 회사는 1993 년에 설립되었습니다
- 연구 및 설계 능력을 가진 첨단 기술 제조업체
- 안정적이고 성숙한 공급 시스템
- 젊은 영업 및 엔지니어 인스턴트 서비스 (24시간 온라인)
- 에르고노믹과 간편한 유지 보수에 따라 메커니즘의 업그레이드
- 우리의 구조 설계 원칙: 간편한 유지 및 설치, 낮은 유지 보수 비용, 생산에 영향을 미치지 않습니다
방문해 주세요!
상하이 HD M&E 테크 코, Ltd는 중국 상하이에 위치하고 있습니다. 우리는 CNC 톱니, 수직 가공 센터, 수평 가공 센터, 갱트리 가공 센터, 5 축 가공 센터,턴밀링 센터 및 기타 다양한 CNC 장비우리는 200종 이상의 기계 도구를 가지고 있습니다. 제품의 품질과 기술은 국제적인 고급 수준에 도달했습니다.
우리 공장은 80년이 넘는 기계장비 제조 역사를 가지고 있습니다. 첫 번째 톱니바퀴, 굴착 기계, 굴착 기계가 모두 이곳에서 탄생했습니다.그들은 중국의 기계 도구 산업의 리더 중 하나이며 중국에서 가장 큰 기계 도구 제조기계 도구 제품은 자동차, 항공, 새로운 에너지, 건설 기계, 선박, 펌프 밸브, 베어링, 3C 전자제품, 곰팡이 및 기타 산업을 포함한다.우리는 선도적인 기술을 기계 도구 제공의 임무를 수행, 고품질과 좋은 서비스를 전 세계 고객에게!
Q1. 당신은 무역 회사 또는 제조 회사입니까?
우리는 제조 회사입니다.
Q2. 회사의 주요 제품은 무엇입니까?
우리는 모든 종류의 기계에 특화되어 있습니다. 예를 들어 CNC 라트, CNC 프레잉 머신, 수직 가공 센터, 전통적인 라트, 드릴링 머신, 방사선 드릴링 머신 등.
Q3. 당신은 사용자 정의 기계 또는 SPM (특수한 목적 기계) 를 제공 할 수 있습니까?
예, 우리는 효율성을 높이기 위해 우리의 고객을 위해 스마트 CNC 솔루션을 제공합니다.
Q4: 보증 조건은 무엇입니까?
우리는 12개월 동안 결함이 있는 부품을 교체할 것입니다.
기계의 화물표 날짜부터 시작됩니다.
Q5. 서비스 는 무엇 입니까?
프-세일: 맞춤형 솔루션, 계획 및 디자인;원대원 서비스
판매 후:7 일 24 시간 라인 서비스, 설치 원격 지도, 고객 소프트웨어 시스템과 도킹
Q6: 왜 당신 회사를 선택하셨나요?
전체 생산 과정의 개발, 설계, 제조, 조립에서 나오는 제품은
생산망이 전체적인 공장들 사이에 이루어집니다.
Q7: 당신의 회사는 기술 인력을 우리 회사로 보내 해외에 우리의 노동자를 지시 할 수 있습니까?
우리는 이러한 서비스를 제공할 수 있습니다. 기계가 구매자의 설치 현장에 도착하면, 우리는 구매자의 일정에 따라 설치를 위해 기계 및 전기 엔지니어를 적시에 보낼 수 있습니다.이 모든 것들은 계약서에 인용되고 나열될 수 있습니다.판매자는 외국에 가기 전에 비자 및 설치 준비를 처리하기 위해 구매자와 협력합니다.
Q8: 지불 조건은 무엇입니까?
T/T 주문 시 30%의 초기 지불, 배송 전 70%의 잔액 지불
