원래 장소:
중국
브랜드 이름:
SMTCL
인증:
CE ISO certification
모델 번호:
T5 시리즈
제품 설명:

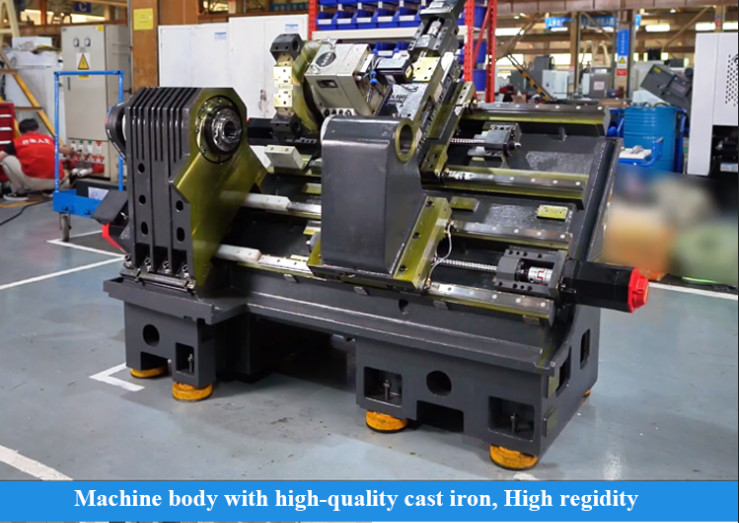

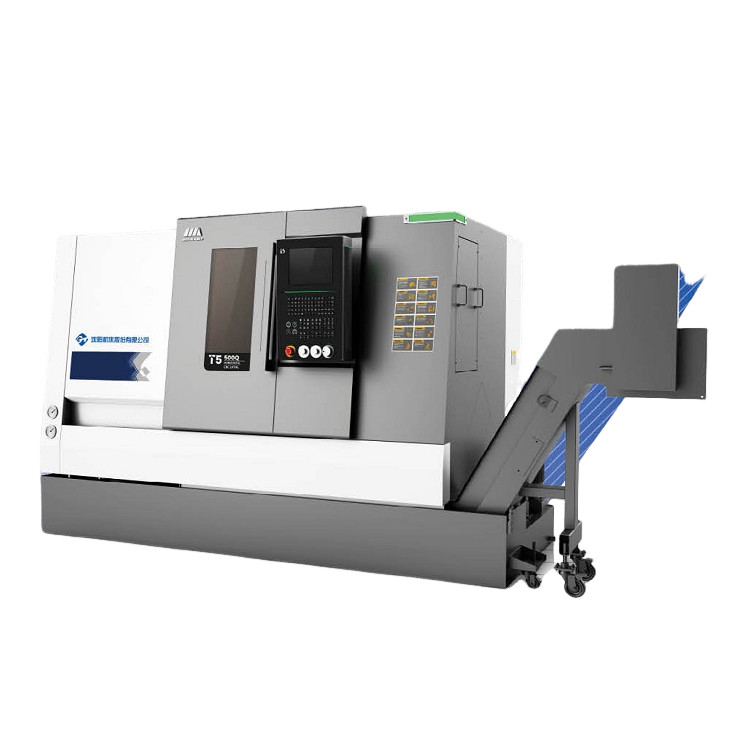

T5Q 시리즈 수평 CNC 톱니바퀴는 지능형 제어 기술과 첨단 제조 기술을 결합하여 높은 정밀도, 높은 효율성 및 높은 절단 경직성을 가지고 있습니다.유한 요소 분석 소프트웨어는 디자인을 최적화하는 데 사용됩니다., 스트레스 포인트 분포를 분석, 부분의 변형을 줄이고 전체 기계의 최적 구조를 달성합니다.주요 주조각은 모두 고강도 주철 재료로 만들어집니다., 절단 과정에서 진동의 최소화를 보장하고 가공 정확성과 절단 안정성을 향상시킵니다.
제품 특징:
1높은 정밀도
|
항목
|
단위
|
사양
|
언급
|
|
|
최대 회전 지름
|
mm
|
360
|
|
|
|
최대 회전 길이
|
mm
|
1000
|
다른 펌프 매개 변수 변경
|
|
|
침대 위의 최대 스윙 지름
|
mm
|
Φ560
|
|
|
|
크로스 슬라이드 상의 최대 스윙 지름
|
mm
|
Φ350
|
|
|
|

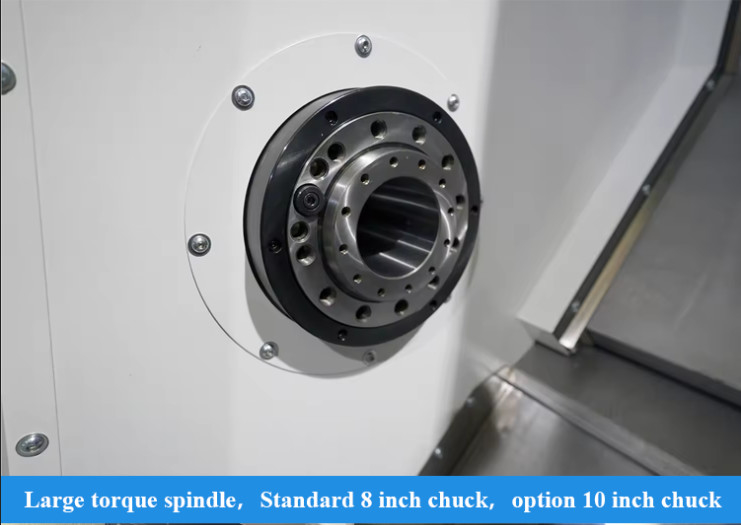

스핀들
|
스핀드 코의 종류
|
|
A2-6
|
|
|
앞 베어링의 내부 지름
|
mm
|
Φ100
|
|
|
|
스핀들 뚫기 톱니
|
|
1:20;Φ70
|
|
|
|
스핀들 뚫기
|
mm
|
Φ65
|
|
|
|
막대 직경 최대
|
mm
|
Φ50
|
|
|
|
표준 턱 지름
|
인치
|
8
|
|
|
|
최대 스핀드 속도
|
r/min
|
4500
|
턱과 고정 장치에 대한 제한 사항
|
|
|
스핀드 등급 토크
|
Nm
|
136 ((769r/min)
|
|
|
|
최대 스핀드 토크
|
Nm
|
245 ((576r/min)
|
|
|
|
주력 모터 출력 전력 연속 /30분
|
kW
|
여호와 의 증인, 11/15
|
기계 스핀들
|
|
|
두 축
|
X/Z 축의 빠른 경로
|
m/min
|
30
|
|
|
X축 이동
|
mm
|
200
|
|
|
|
Z축 이동
|
mm
|
1050
|
|
|
|

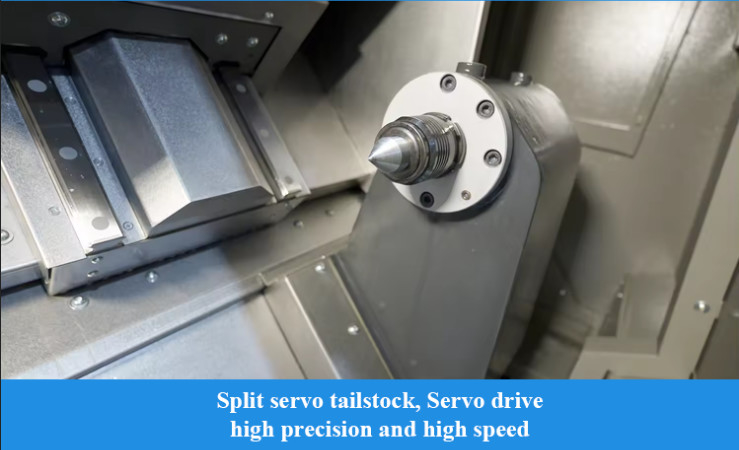

Tailstock
|
꼬리동물 여행
|
mm
|
950 (서보 드라이브)
|
|
|
꼬리 깃털
|
모스 문자
|
MT-5
|
|
|
|
타워
|
탑 모양
|
|
수평 8 위치 서보 타워
|
|
|
탑의 중앙 높이
|
mm
|
80
|
|
|
|
타워 회전 반복 위치 정확성
|
세크.
|
± 16
|
|
|
|
절단기가 근처에서 선택 될 수 있는지
|
|
네
|
|
|
|
끝면 도구 기기
|
mm
|
25×25
|
1개
|
|
|
보러 도구 기기
|
mm
|
Φ40
|
3개
|
|
|
절감 수갑
|
mm
|
f32
|
1개
|
|
|
다른 것
|
스핀드 중심에서 침대 바닥까지의 거리는
|
mm
|
1015
|
|
|
기계의 순량
|
1kg
|
4200
|
|
|
|
전력 공급 용량
|
kVA
|
35
|
|
|
|
전체 차원 (길이 X 너비 X 높이)
|
mm
|
2750×1890×1900
|
전체 차원
|
|
산업 적용:
우리 서비스:
1배달 전에 조립하고 디버깅
