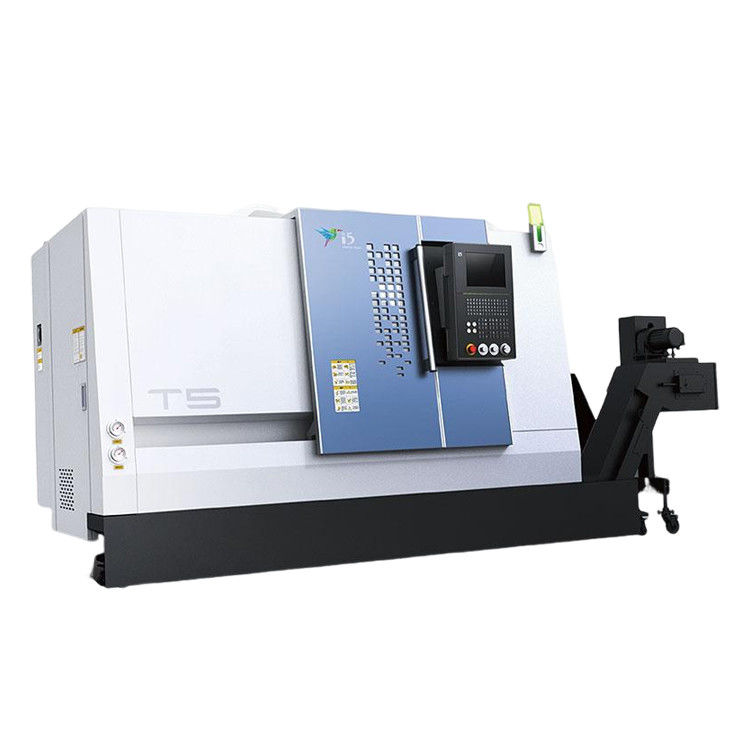

T5.1-500Q 금속 턴 프레싱 머신 콤보와 Fanuc 제어 CNC 턴링 센터
제품 세부 정보
| 브랜드 이름: | SMTCL | 모델 번호: | T5.1-500Q |
|---|---|---|---|

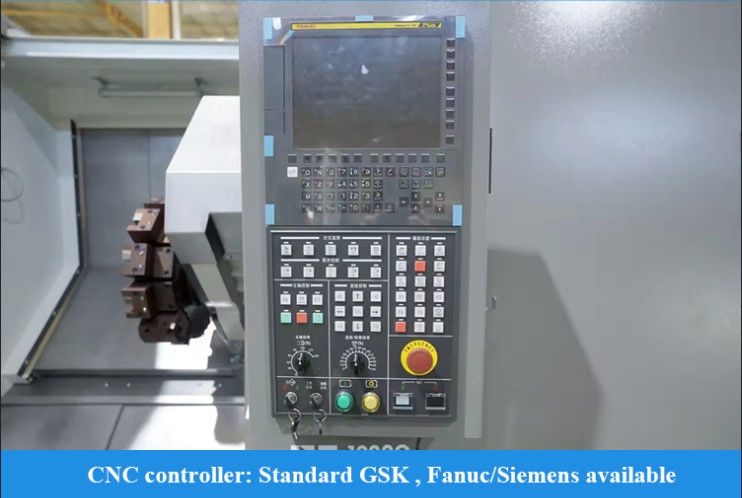

| CNC 제어 시스템: | GSK/FANUC/SIEMENS | CNC인지 아닌지: | CNC |
| 키워드: | 경사 침대 선반 CNC 기계 | 여행 (Ｘ 주축)(MM): | 160 |
| 여행 (Ｚ 주축)(MM): | 560 | X/Z 급속 이송: | 30m/분 |
| 절삭 공구대 정거장: | 8 | 맥스. 방추 속도 (r.p.m): | 4500 |
| 맥스. 거꾸로 된 길이 (밀리미터): | 500 | 맥스. 침대 위로 스윙: | Φ420 |
| <i>Max.</i> <b>최대.</b> <i>swing over slide</i> <b>슬라이드 위로 스윙</b>: | Φ280 | 맥스. Dia를 줄이기.: | Φ280 |
| 강조하다 |
금속 턴 프레싱 머신,CNC 금속 턴 프레싱 머신,CNC 밀링 터닝센터 |
||
제품 설명
제품 설명:

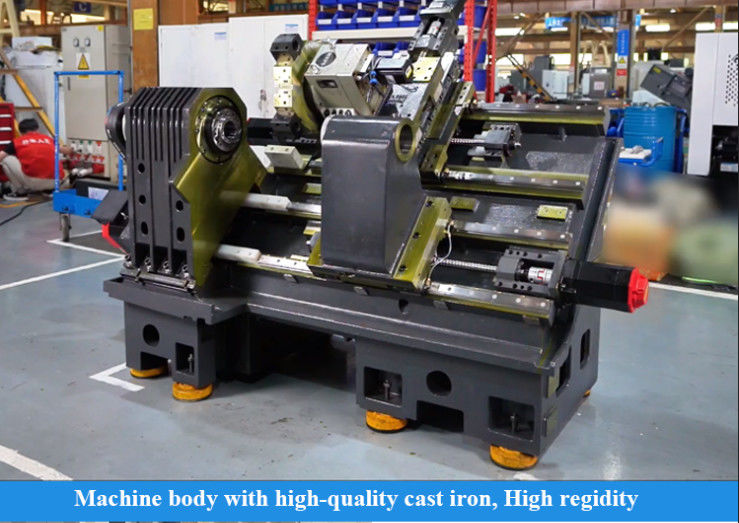

T5Q 시리즈 수평 CNC 톱니바퀴는 지능형 제어 기술과 첨단 제조 기술을 결합하여 높은 정밀도, 높은 효율성 및 높은 절단 경직성을 가지고 있습니다.유한 요소 분석 소프트웨어는 디자인을 최적화하는 데 사용됩니다., 스트레스 포인트 분포를 분석, 부분의 변형을 줄이고 전체 기계의 최적 구조를 달성합니다.주요 주조각은 모두 고강도 주철 재료로 만들어집니다., 절단 과정에서 진동의 최소화를 보장하고 가공 정확성과 절단 안정성을 향상시킵니다.
제품 특징:
1높은 정밀도
|
단위
|
사양
|
언급
|
||
|
최대 회전 지름
|
mm
|
280
|
|
|
|
최대 회전 길이
|
mm
|
500
|
다른 펌프 매개 변수 변경
|
|
|
침대 위의 최대 스윙 지름
|
mm
|
Φ420
|
|
|
|
크로스 슬라이드 상의 최대 스윙 지름
|
mm
|
Φ280
|
|
|
|

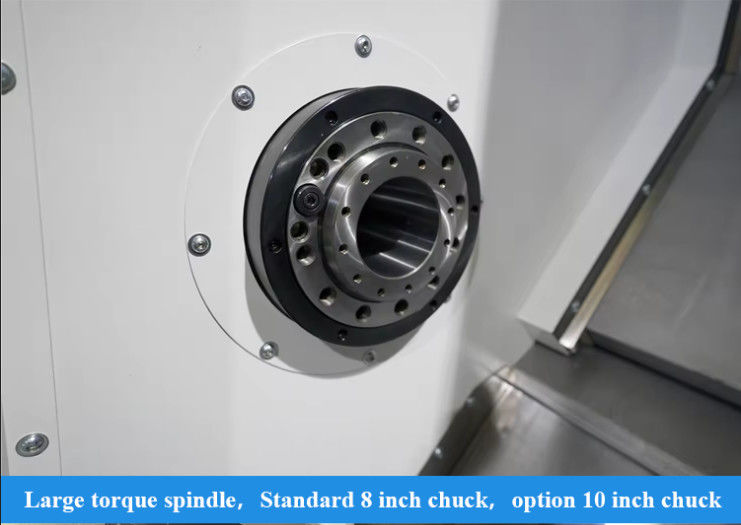

스핀들
|
스핀드 코의 종류
|
|
A2-6
|
|
|
앞 베어링의 내부 지름
|
mm
|
Φ100
|
|
|
|
스핀들 뚫기 톱니
|
|
1:20;Φ70
|
|
|
|
스핀들 뚫기
|
mm
|
Φ56
|
|
|
|
막대 직경 최대
|
mm
|
Φ50
|
|
|
|
표준 턱 지름
|
인치
|
8
|
|
|
|
최대 스핀드 속도
|
r/min
|
4500
|
턱과 고정 장치에 대한 제한 사항
|
|
|
스핀드 등급 토크
|
Nm
|
110 ((769r/min)
|
|
|
|
최대 스핀드 토크
|
Nm
|
180 ((576r/min)
|
|
|
|
주력 모터 출력 전력 연속 /30분
|
kW
|
9/11
|
기계 스핀들
|
|
|
두 축
|
X/Z 축의 빠른 경로
|
m/min
|
30
|
|
|
X축 이동
|
mm
|
160
|
|
|
|
Z축 이동
|
mm
|
560
|
|
|
|

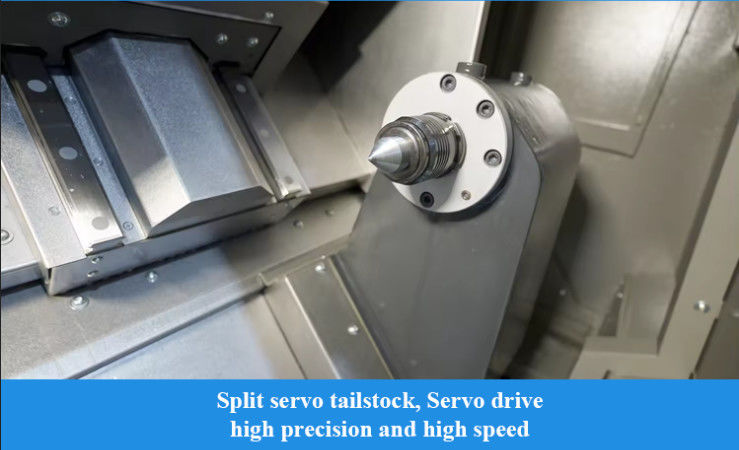

Tailstock
|
꼬리동물 여행
|
mm
|
300 |
|
|
꼬리 깃털
|
모스 문자
|
MT-5 |
|
|
|
타워
|
탑 모양
|
|
수평 8 위치 서보 타워
|
|
|
탑의 중앙 높이
|
mm
|
80 |
|
|
|
타워 회전 반복 위치 정확성
|
세크.
|
± 16
|
|
|
|
절단기가 근처에서 선택 될 수 있는지
|
|
네
|
|
|
|
다른 것
|
스핀드 중심에서 침대 바닥까지의 거리
|
mm
|
936
|
|
|
기계의 순량
|
1kg
|
3500
|
|
|
|
전력 공급 용량
|
kVA
|
23
|
|
|
|
전체 차원 (길이 X 너비 X 높이)
|
mm
|
2300 × 1680 × 1650
|
전체 차원
|
|
산업 적용:
우리 서비스:
고품질의 기계를 받을 수 있도록
1모든 부품이 검사되어야 합니다.
4각 기계의 샘플 처리
5배달 전 72시간 시험 운행
◆ 30 년 + R & D 역사, 회사는 1993 년 설립 되었습니다
◆ 연구 및 설계 능력을 가진 첨단 기술 제조업체
◆ 안정 하고 성숙 한 공급 시스템
◆ 젊은 활동적 인 영업자 들 과 엔지니어 들 은 즉각적 인 서비스 를 제공 합니다.
◆ 에르고노믹 과 간편 한 유지 보수 에 따라 기계 의 업그레이드
◆ 우리 의 구조 설계 원칙: 간편 한 유지 보수 및 설치, 낮은 유지 보수 비용, 생산 에 영향을 미치지 않습니다
FAQ:
Q1. 당신은 무역 회사 또는 제조 회사입니까?
기계의 화물표 날짜부터 시작됩니다.
프-세일: 맞춤형 솔루션, 계획 및 디자인;원대원 서비스
판매 후:7 일 24 시간 라인 서비스, 설치 원격 지도, 고객 소프트웨어 시스템과 도킹
생산망이 전체적인 공장들 사이에 이루어집니다.
