T5.1-500Q 금속 턴 프레싱 머신 콤보와 Fanuc 제어 CNC 턴링 센터
제품 세부 정보
| 브랜드 이름: | SMTCL | 모델 번호: | T5.1-500Q |
|---|---|---|---|

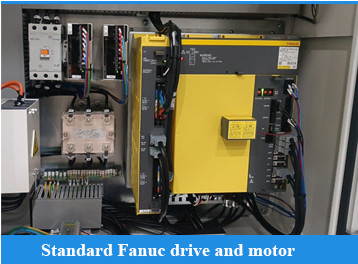

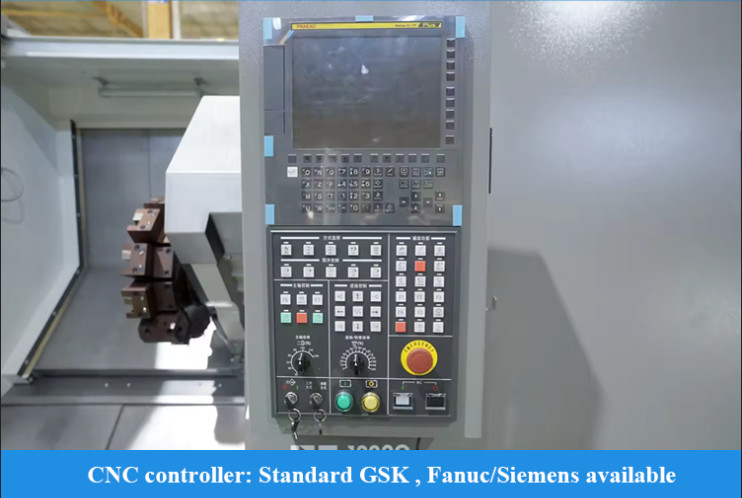

| CNC 제어 시스템: | GSK/화낙/지멘스 | CNC인지 아닌지: | CNC |
| 키워드: | 경사 침대 선반 CNC 기계 | 이동거리(X축)(mm): | 160 |
| 이동량(Z축)(mm): | 560 | X/Z 급속 이송: | 30m/분 |
| 도구 포스트 스테이션: | 8 | 최대. 스핀들 속도(rpm): | 4500 |
| 최대. 회전길이(mm): | 500 | 최대. 침대 위로 그네: | Φ420 |
| 최대. 슬라이드 위로 스윙: | Φ280 | 최대. 절단 직경: | Φ280 |
| 강조하다 |
금속 턴 프레싱 머신,CNC 금속 턴 프레싱 머신,CNC 밀링 터닝센터 |
||
제품 설명

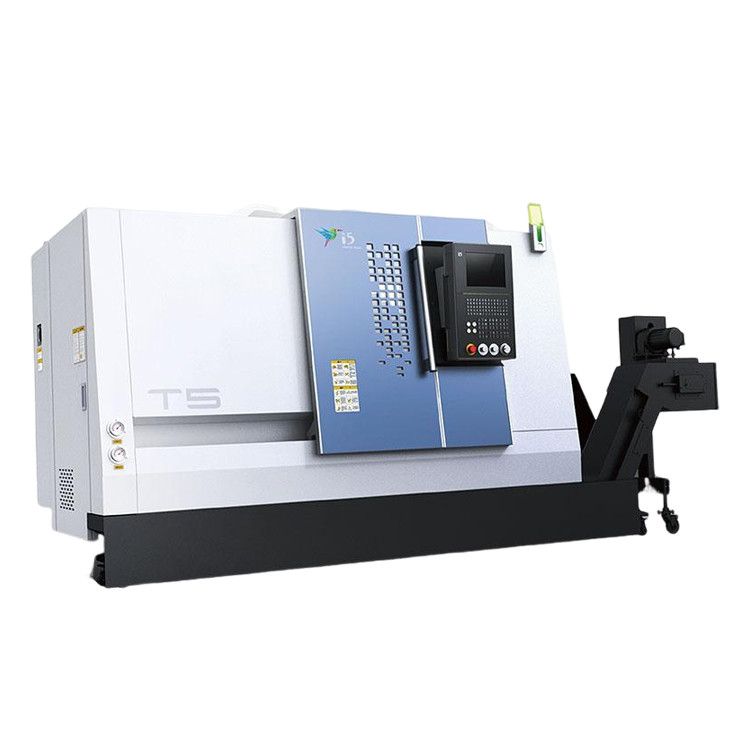

T5Q 시리즈 수평 CNC 선반은 지능형 제어 기술과 첨단 제조 기술을 결합하여 높은 정밀도, 높은 효율성 및 높은 절삭 강성을 제공합니다. 유한 요소 해석 소프트웨어를 사용하여 설계를 최적화하고 응력점 분포를 분석하며 부품 변형을 줄여 전체 기계의 최적 구조를 달성합니다. 주요 주물은 모두 고강도 주철 재료로 만들어져 절삭 과정 중 진동을 최소화하고 가공 정밀도와 절삭 안정성을 향상시킵니다.
- C3 사전 인장 리드 스크류
- 오차 보정 기술
- 공정 표준 정량화
- 2축 고속 이동 속도

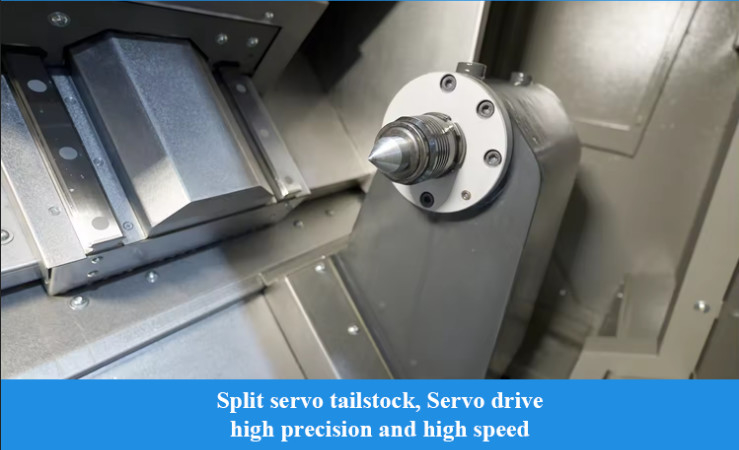

- 분할 서보 테일스톡
- 고효율 서보 커터 타워

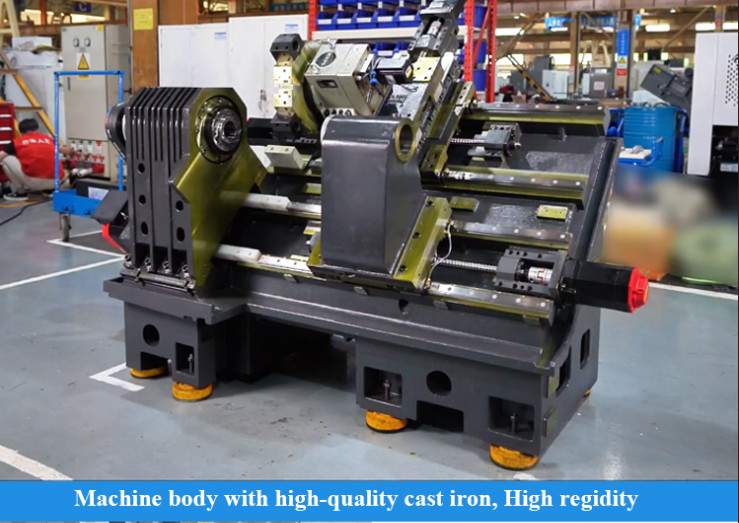

- 고품질 주철 베드 및 기타 주요 주물
- 넓은 스팬 이중 행 원통형 롤러 스핀들 베어링
- 반곡 새들 구조
|
사양
|
단위
|
||
|
최대 선삭 직경
|
mm
|
280
|
|
|
최대 선삭 길이
|
mm
|
500
|
|
|
베드 위 최대 스윙 직경
|
mm
|
Φ420
|
|
|
크로스 슬라이드 위 최대 스윙 직경
|
mm
|
Φ280
|
|
|
스핀들
|
스핀들 노즈 타입
|
|
A2-6
|
|
전면 베어링 내경
|
mm
|
Φ100
|
|
|
스핀들 보어 테이퍼
|
|
1:20;Φ70
|
|
|
스핀들 보어
|
mm
|
Φ56
|
|
|
최대 통과 바 직경
|
mm
|
Φ50
|
|
|

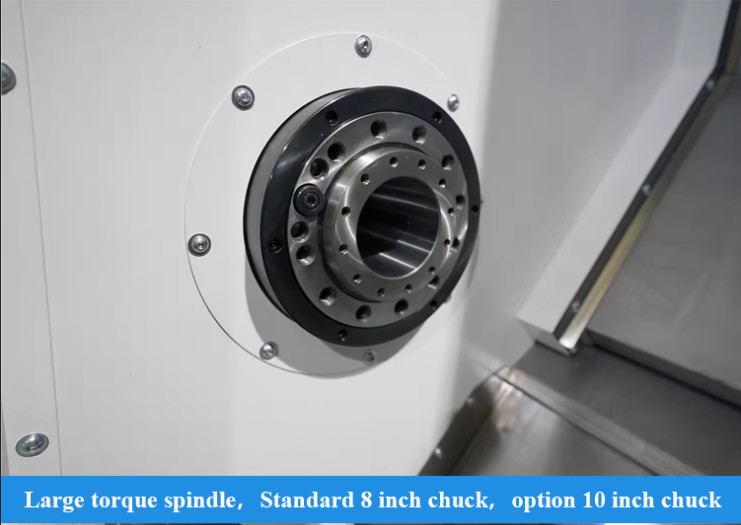

표준 척 직경
|
인치
|
8
|
|
|
최대 스핀들 속도
|
r/min
|
4500
|
|
|
스핀들 정격 토크
|
Nm
|
110(769r/min)
|
|
|
최대 스핀들 토크
|
Nm
|
180(576r/min)
|
|
|
주 모터 출력 연속 / 30분
|
kW
|
9/11
|
|
|
2축
|
X/Z축 급속 이송
|
m/min
|
30
|
|
X축 이동 거리
|
mm
|
160
|
|
|
Z축 이동 거리
|
mm
|
560
|
|
|
테일스톡
|
테일스톡 이동 거리
|
mm
|
300 |
|
테일스톡 퀼 테이퍼
|
모스
|
MT-5 | |
|
터렛
|
터렛 형태
|
|
수평 8단 서보 터렛
|
|
터렛 센터 높이
|
mm
|
80 | |
|
터렛 회전 반복 위치 결정 정밀도
|
초
|
±1.6
|
|
|
커터를 근처에서 선택할 수 있습니까?
|
|
예
|
|
|
기타
|
스핀들 중심에서 베드 하단까지의 거리
|
mm
|
936
|
|
기계 순중량
|
kg
|
3500
|
|
|
총 전원 공급 용량
|
kVA
|
23
|
|
|
전체 치수 (길이 X 너비 X 높이)
|
mm
|
2300×1680×1650
|
|
고품질 기계 수령 보장
- 모든 부품 검사 필요
- 100개 이상의 생산 공정 제어
- 200개 이상의 검사 항목
- 각 기계의 샘플 가공
- 배송 전 72시간 시운전
- 최고 품질 감각, 고객 요청 우선
- 30년 이상의 R&D 역사, 1993년 설립
- 연구 개발 능력 보유 첨단 기술 제조업체
- 안정적이고 성숙한 공급 시스템
- 신속한 서비스(24시간 온라인)를 위한 젊고 활동적인 영업 및 엔지니어
- 인간 공학 및 쉬운 유지 보수를 위한 메커니즘 업그레이드
- 당사의 구조 설계 원칙: 쉬운 유지 보수 및 설치, 저렴한 유지 보수 비용, 생산에 영향 없음
방문을 환영합니다!
상하이 HD M&E Tech Co., Ltd는 중국 상하이에 위치하고 있습니다. 당사는 CNC 선반, 수직 머시닝 센터, 수평 머시닝 센터, 갠트리 머시닝 센터, 5축 머시닝 센터, 턴밀링 센터 및 기타 다양한 CNC 장비를 전문으로 합니다. 당사는 200가지 이상의 공작 기계를 보유하고 있습니다. 제품의 품질과 기술은 국제 선진 수준에 도달했습니다.
당사 공장은 80년 이상의 공작 기계 제조 역사를 가지고 있습니다. 최초의 선반, 드릴링 머신, 보링 머신이 모두 이곳에서 탄생했습니다. 중국 공작 기계 산업의 선두 주자이자 중국 최대의 공작 기계 제조업체 중 하나입니다. 공작 기계 제품은 자동차, 항공, 신에너지, 건설 기계, 선박, 펌프 밸브, 베어링, 3C 전자, 금형 및 기타 산업을 포괄합니다. 당사는 전 세계 고객에게 선도적인 기술, 고품질 및 우수한 서비스를 갖춘 공작 기계를 제공하는 것을 사명으로 합니다!
- Q1. 귀사는 무역 회사입니까, 아니면 제조 회사입니까?
- 당사는 제조 회사입니다.
- Q2. 귀사의 주요 제품은 무엇입니까?
- 당사는 CNC 선반, CNC 밀링 머신, 수직 머시닝 센터, 일반 선반, 드릴링 머신, 방사형 드릴링 머신 등 모든 종류의 기계를 전문으로 합니다.
- Q3. 맞춤형 기계 또는 SPM(특수 목적 기계)을 제공할 수 있습니까?
- 예, 효율성을 높이기 위해 고객에게 스마트 CNC 솔루션을 제공합니다.
- Q4. 보증 조건은 어떻게 됩니까?
- 기계 선하증권 날짜로부터 12개월 동안 결함이 있는 것으로 판명된 부품에 대한 교체를 제공합니다.
- Q5. 서비스는 무엇입니까?
- 사전 판매: 맞춤형 솔루션, 계획 및 설계; 일대일 서비스
사후 판매: 연중무휴 24시간 온라인 서비스, 설치 원격 안내, 고객 소프트웨어 시스템과의 연동 - Q6. 귀사를 선택하는 이유는 무엇입니까?
- 개발, 설계, 제조, 조립의 전체 생산 공정에서 나오는 제품은 완전한 생산 체인을 갖춘 공장 간에 이루어지며, 이는 귀하의 가장 신뢰할 수 있는 보증입니다.
- Q7. 귀사는 기술 인력을 당사로 파견하여 해외에서 작업자를 직접 지도할 수 있습니까?
- 이러한 서비스를 제공할 수 있습니다. 기계가 구매자의 설치 현장에 도착하면 기계 및 전기 엔지니어를 적시에 파견하여 구매자의 일정에 따라 설치할 수 있습니다. 이 모든 것은 계약서에 명시되고 인용될 수 있습니다. 판매자는 해외로 나가기 전에 비자 및 설치 준비를 처리하기 위해 구매자와 협력할 것입니다.
- Q8. 지불 조건은 어떻게 됩니까?
- 주문 시 T/T 30% 초기 결제, 선적 전 70% 잔금 결제. 취소 불가능한 신용장 즉시
